MOCI
MOCI (MOdular Crankshaft Instrument) is a mechanical instrument that combines many different modules to create kinetic and sound art. Every module shares the same shaft and transforms the rotating motion to a rhythmic movement that is used to create sounds or visual experiences.
MOCI aims to challenge the participant to think creatively while learning about mechanical and technological design concepts.
In this platform you can find instructions and all the information you need to build your own MOCI!
We also offer a design-based workshop where participants will create their own module which is based on the predefined confines of the MOCI specifications and by doing so add their uniqueness to the overall composition.
The workshop is hosted by creative engineer Rogier Jupijn and media artist Paula Vitola.
You are welcome to invite us to host a workshop in your organisation! The workshop is suitable for schools, youth centers, professional schools, universities, NGO’s and other education related organisations. We can come to your organisation or we can host the workshop online.
Contact us to find the best suitable format for your organisation’s needs! Write to paula@aste.gallery or call +371 28362725 (Paula).
MOCI is produced by ASTE. Art, Science, Techology, Education.
MOCI is created with the support of the State Culture Capital Foundation of Latvia (VKKF) and Liepaja University Art Research Lab (MPLab).
MOCI
MOCI (MOdular Crankshaft Instrument) ir mehānisks instruments, kurš veidots no savstarpēji savienojamiem moduļiem, lai radītu kinētisko un skaņas mākslu. Visi moduļi savienoti ar vienu centrālo asi, kura rotējošo kustību pārvērš interesantās ritmiskās kustībās un skaņās.
MOCI ir aicina cilvēkus domāt radoši, reizē apgūstot mehāniskā un tehniskā dizaina konceptus.
Šajā platformā jums ir iespēja iepazīties ar instrukcijām un visu nepieciešamo informāciju, kā izgatavot pašiem savu MOCI moduli!
Mēs piedāvājam arī radošo darbnīcu, kurā dalībniekiem ir iespēja izgatavot pašiem savus MOCI moduļus, balstoties iepriekš noteiktos parametros. Moduļi pēc tam tiktu apvienoti vienā skaņas un kustību dizaina objektā.
Darbnīcas autori ir radošais inženieris Rohirs Jupins (Rogier Jupijn) no Nīderlandes un mediju māksliniece Paula Vītola.
Jums ir arī iespēja pieteikt radošo darbnīcu MOCI savā organizācijā! Darbnīca ir īpaši piemērota skolām, interešu izglītības centriem, profesionālajām vidusskolām, augstskolām, nevalstiskajām un citām organizācijām, kuras saistītas ar jauniešu vai pieaugušo izglītošanu. Radošo darbnīcu ir iespējams organizēt gan klātienē gan tiešsaistē.
Sazinies ar mums, lai vienotos par piemērotāko darbnīcas formātu un pieteiktu to savā organizācijā! Raksti paula@aste.gallery vai arī zvani +371 28362725 (Paula).
MOCI producē biedrība ASTE. Art, Science, Techology, Education.
MOCI ir tapis ar Valsts Kultūrukapitāla fonda (VKKF) un Liepājas Universitātes Mākslas Pētījumu Laboratorijas MPLab atbalstu.
instructions
instrukcijas
Every MOCI is made out of a baseplate, pillars and crankshaft. Here you will find instructions on how to make your own MOCI. The instructions come in two forms, you can watch a video, or you can look at photos and read the description for all the separate steps.
The instructions are divided in to nine parts:
-
Basic components of a MOCI module
-
Materials and where to get them
-

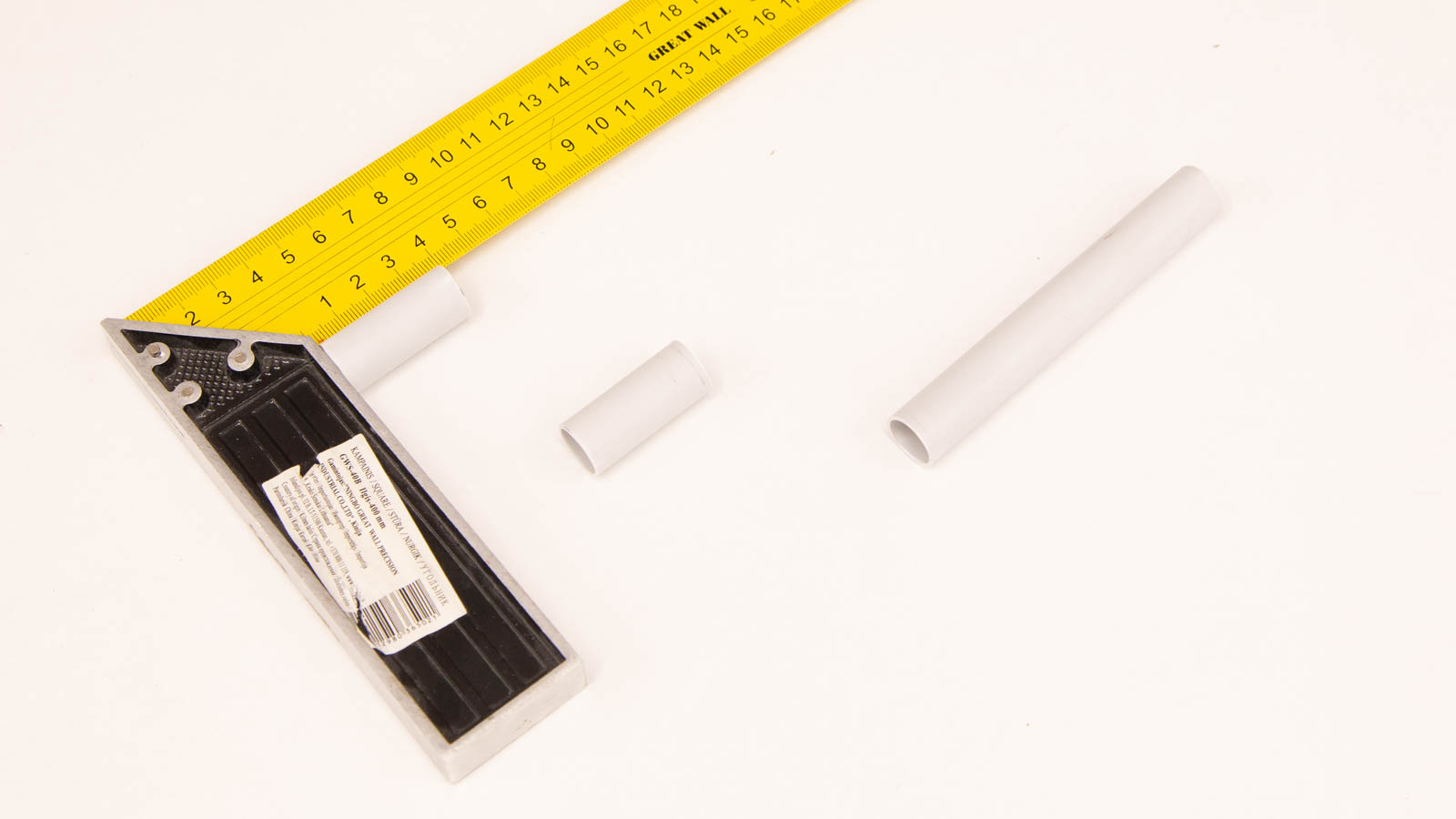

Which tools are needed
-
Making the pillars
-

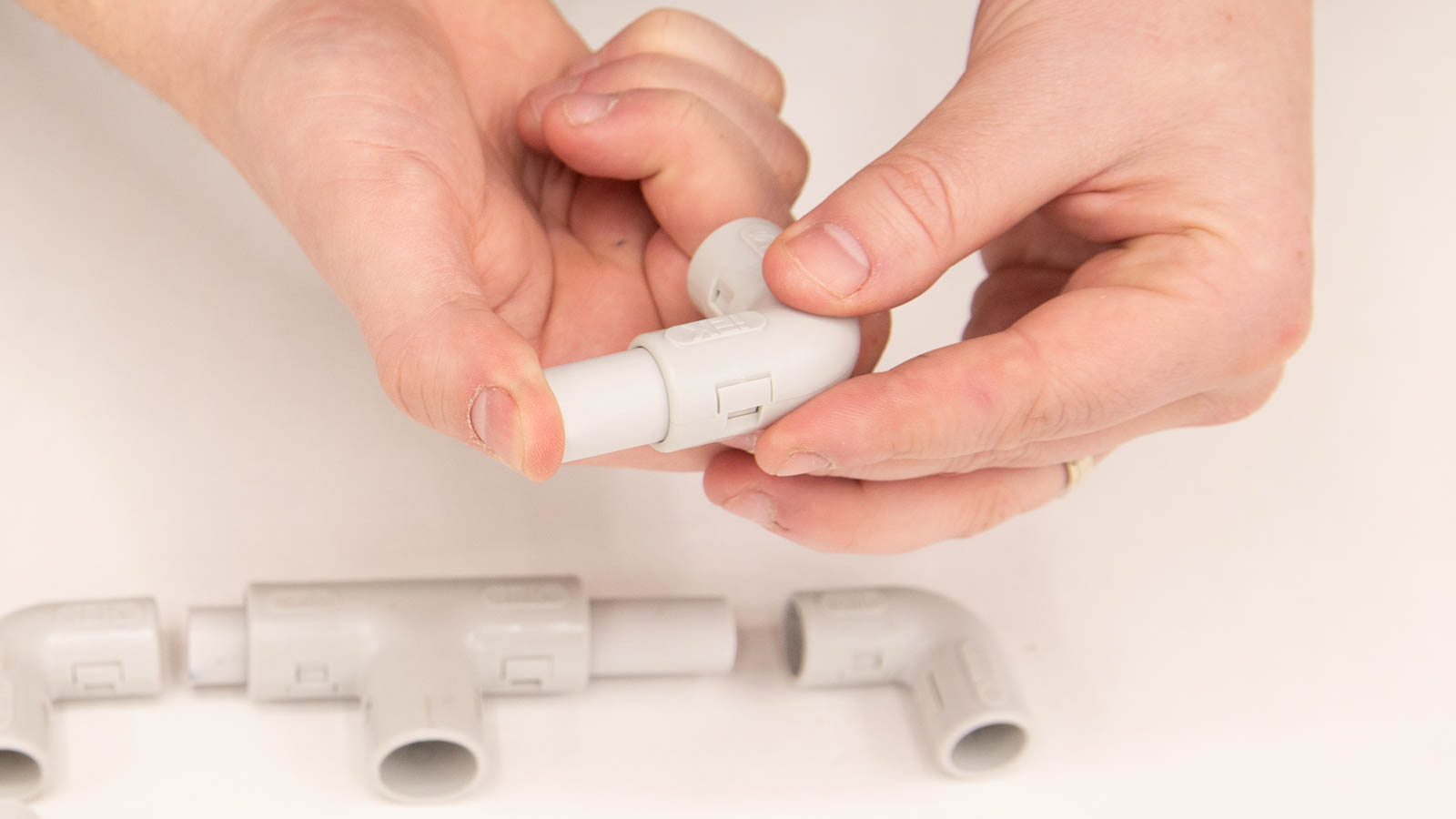

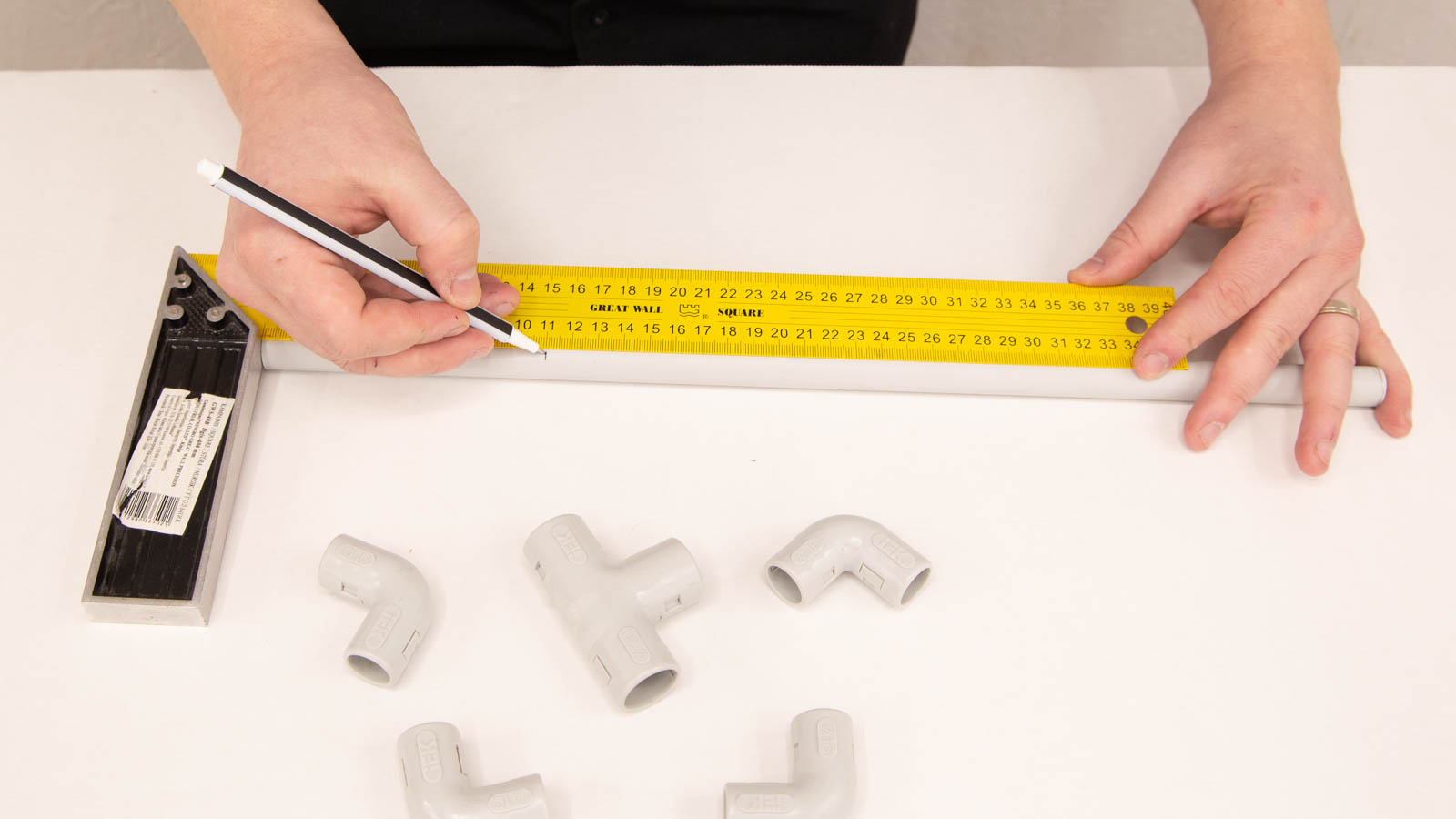

Constructing the crankshaft
-

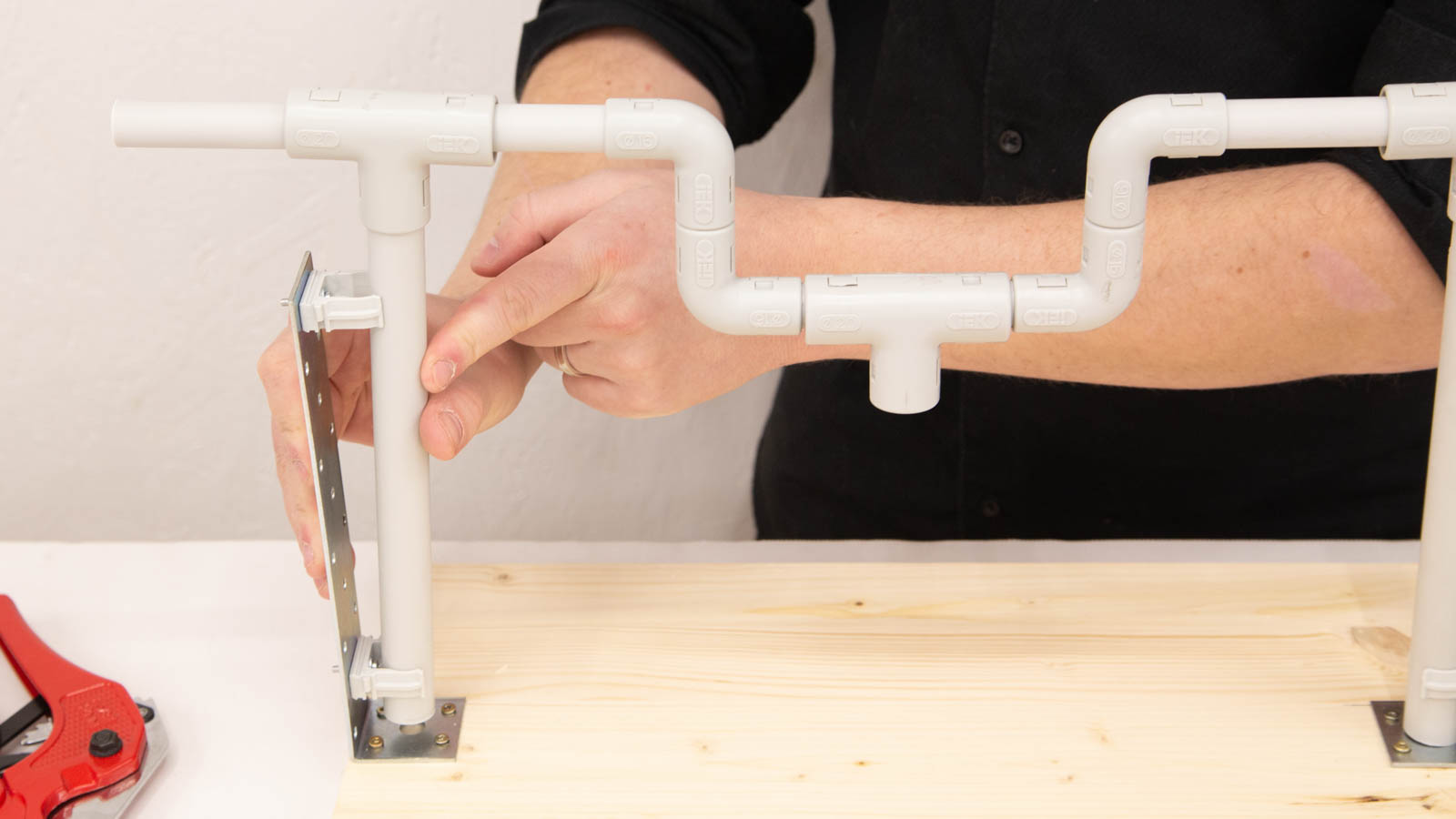

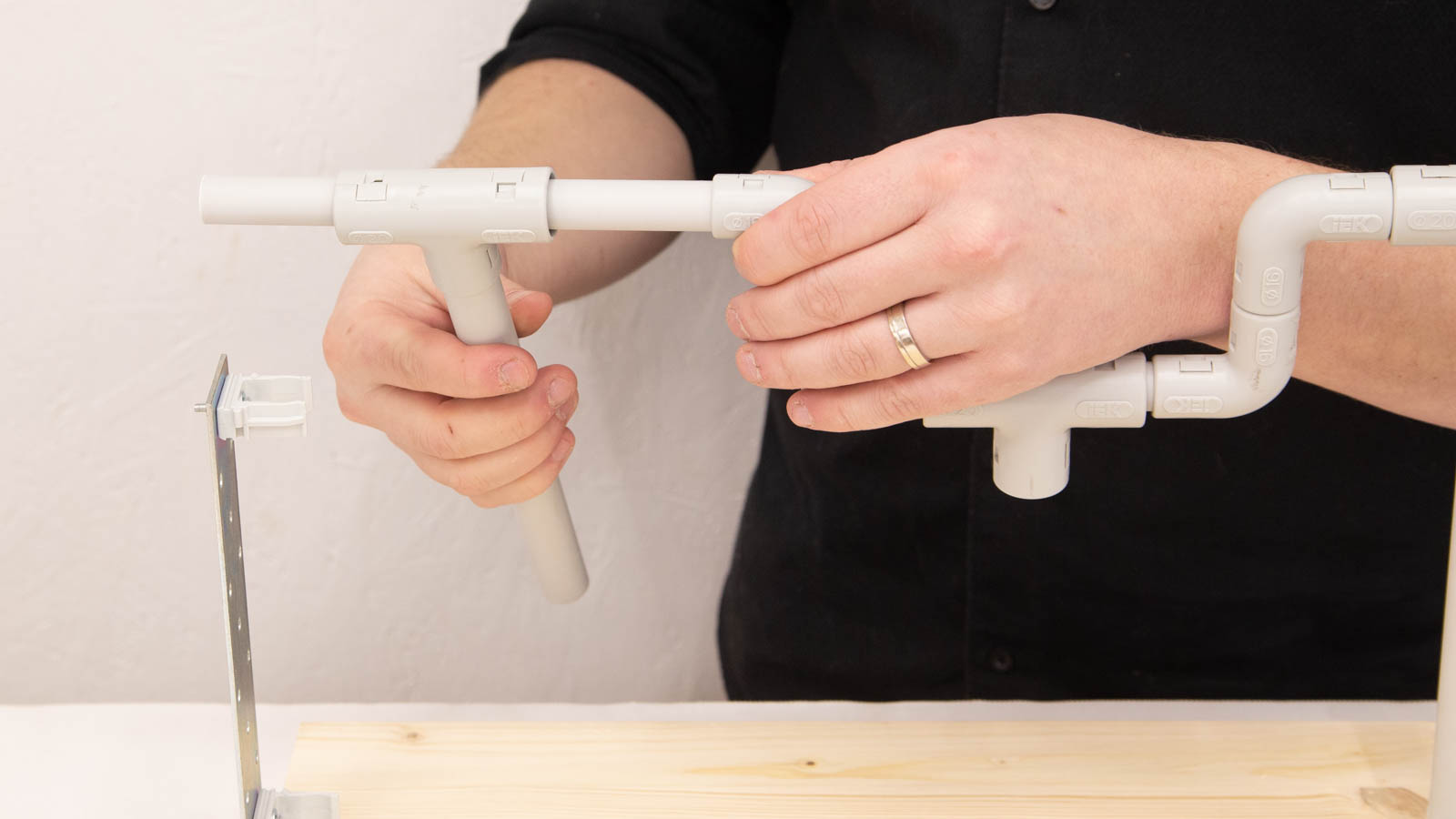

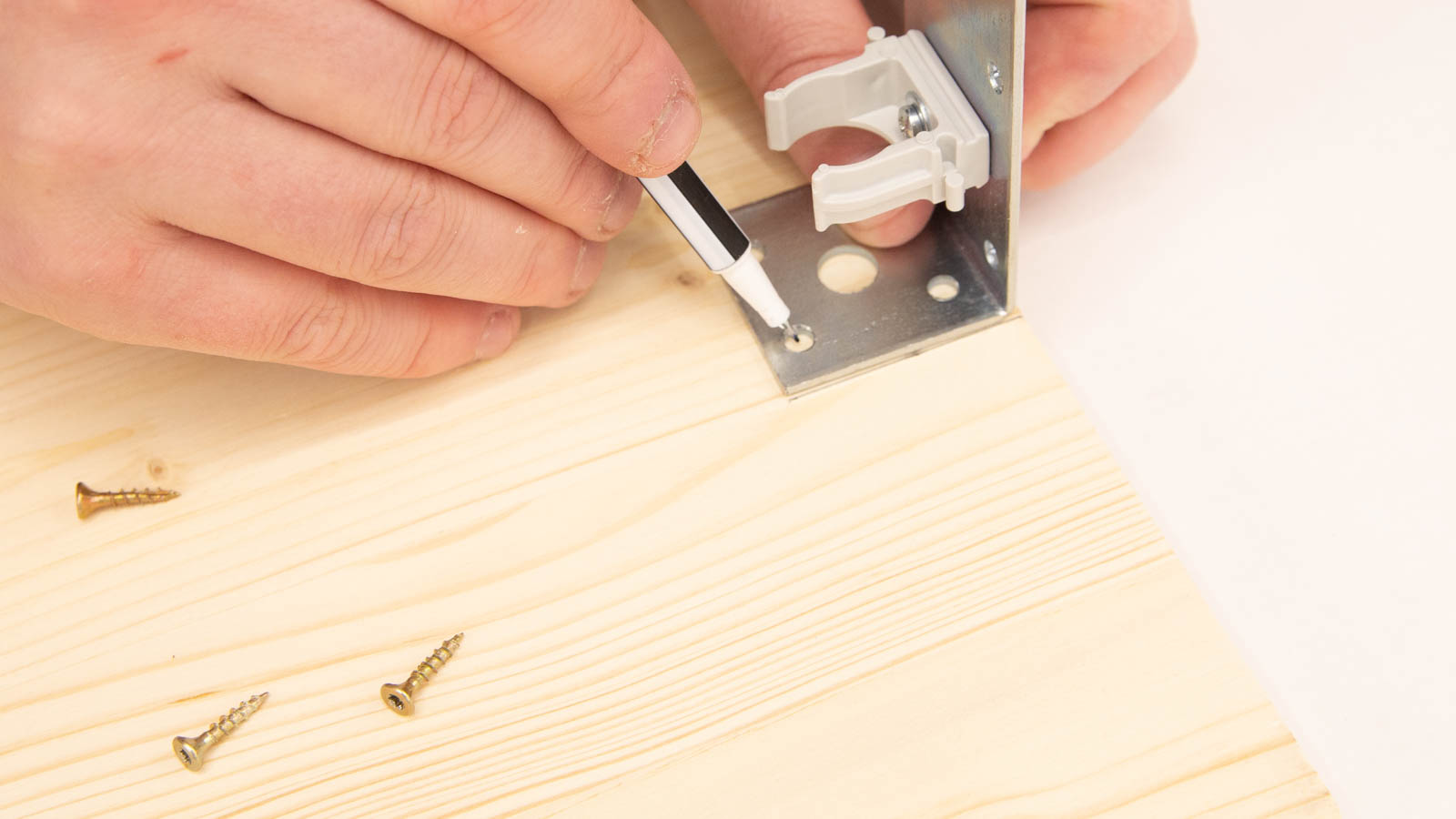

Assembling everything on to the base
-
Animating the arm
-
connecting two MOCIs together
-
Tips
Katrs MOCI sastāv no trīs pamata detaļām — pamatnes, pīlāra un kloķvārpstas. Šeit varēsiet iepazīties ar instrukcijām, kā izgatavot pašam savu MOCI. Instrukcijas pieejamas divos veidos — vari noskatīties video vai arī skatīt attēlus un izlasīt aprakstus soli pa solim.
Instrukcijas ir izdalītas deviņās daļās:
-
MOCI moduļa pamata detaļas
-
Materiāli un kur tos meklēt
-
Nepieciešamie instrumenti un citi piederumi
-
Pīlāru izgatavošana
-

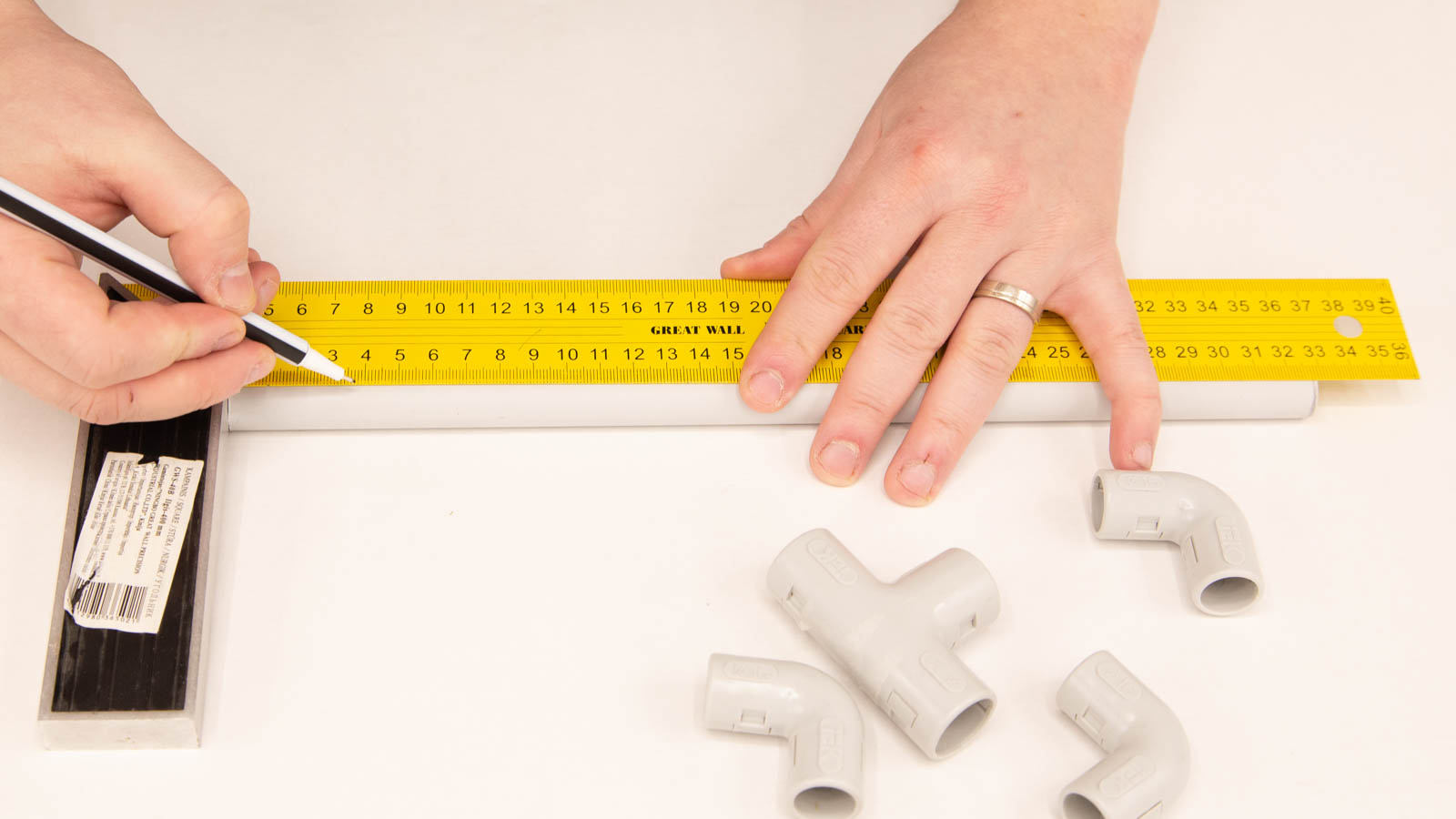

Kloķvārpstas izgatavošana
-
Detaļu savienošana un piestiprināšana pamatnei
-
Rokas iekustināšana
-
MOCI moduļu savienošana
-
Padomi
Parts of a MOCI
MOCI detaļas

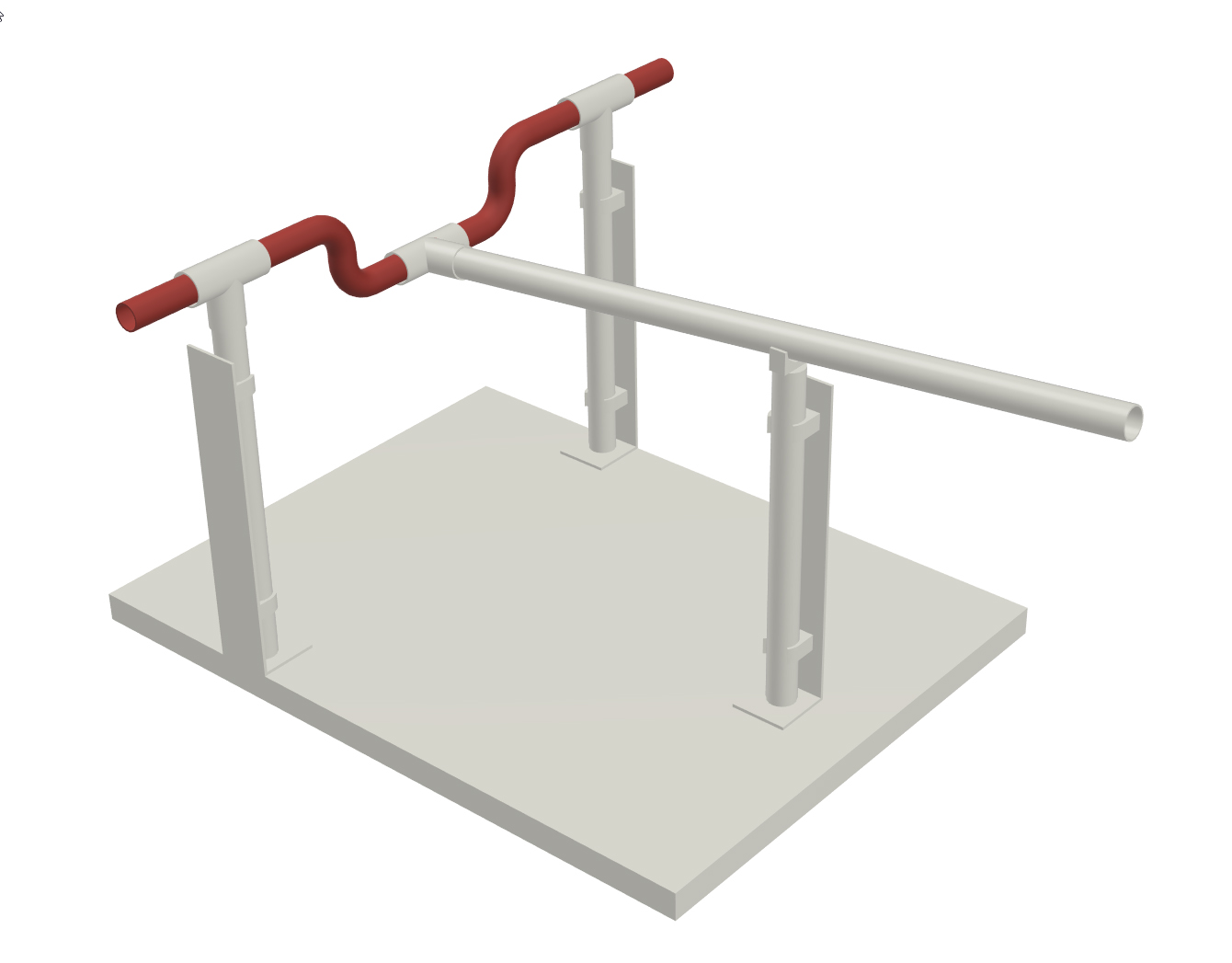

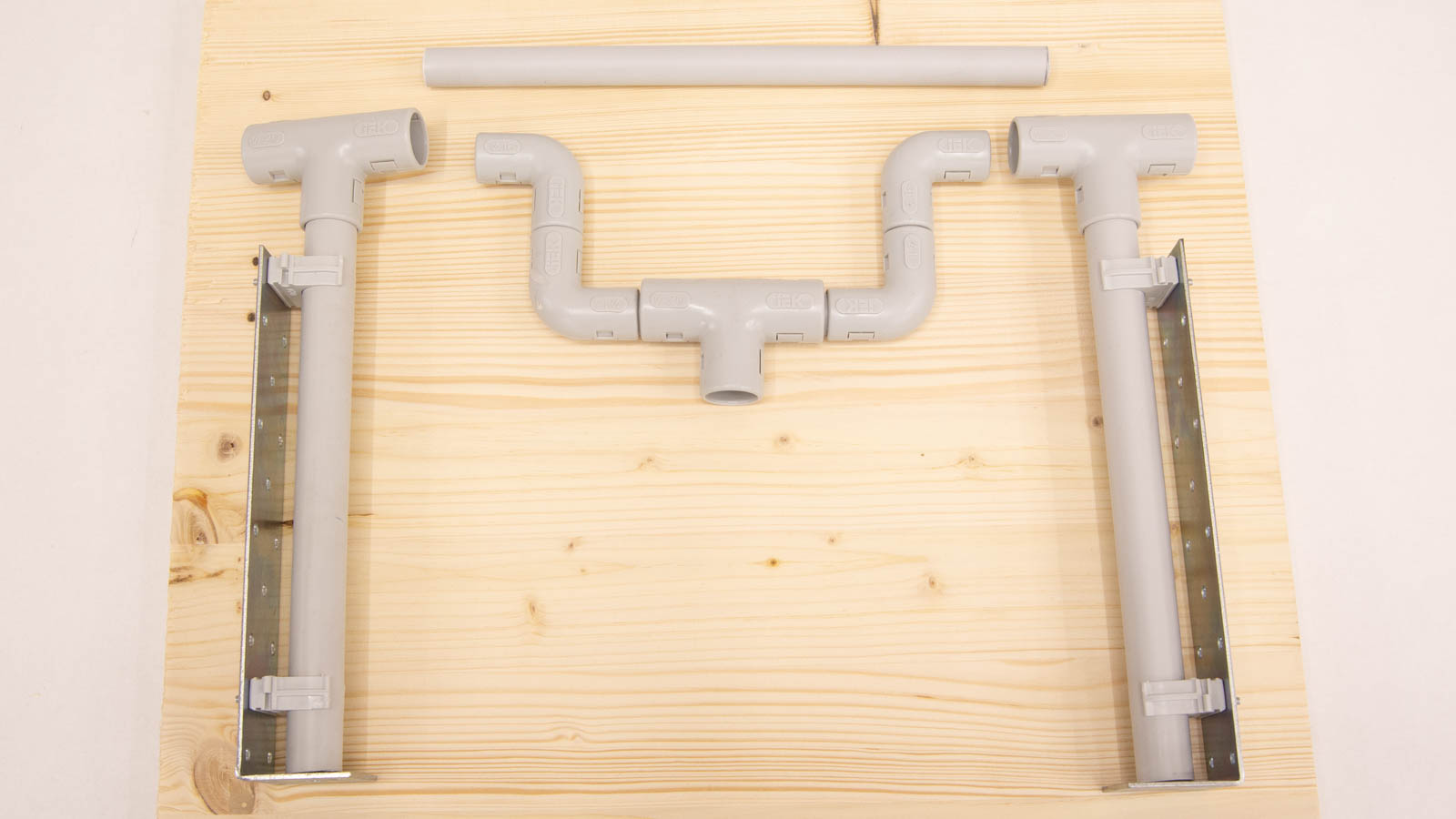

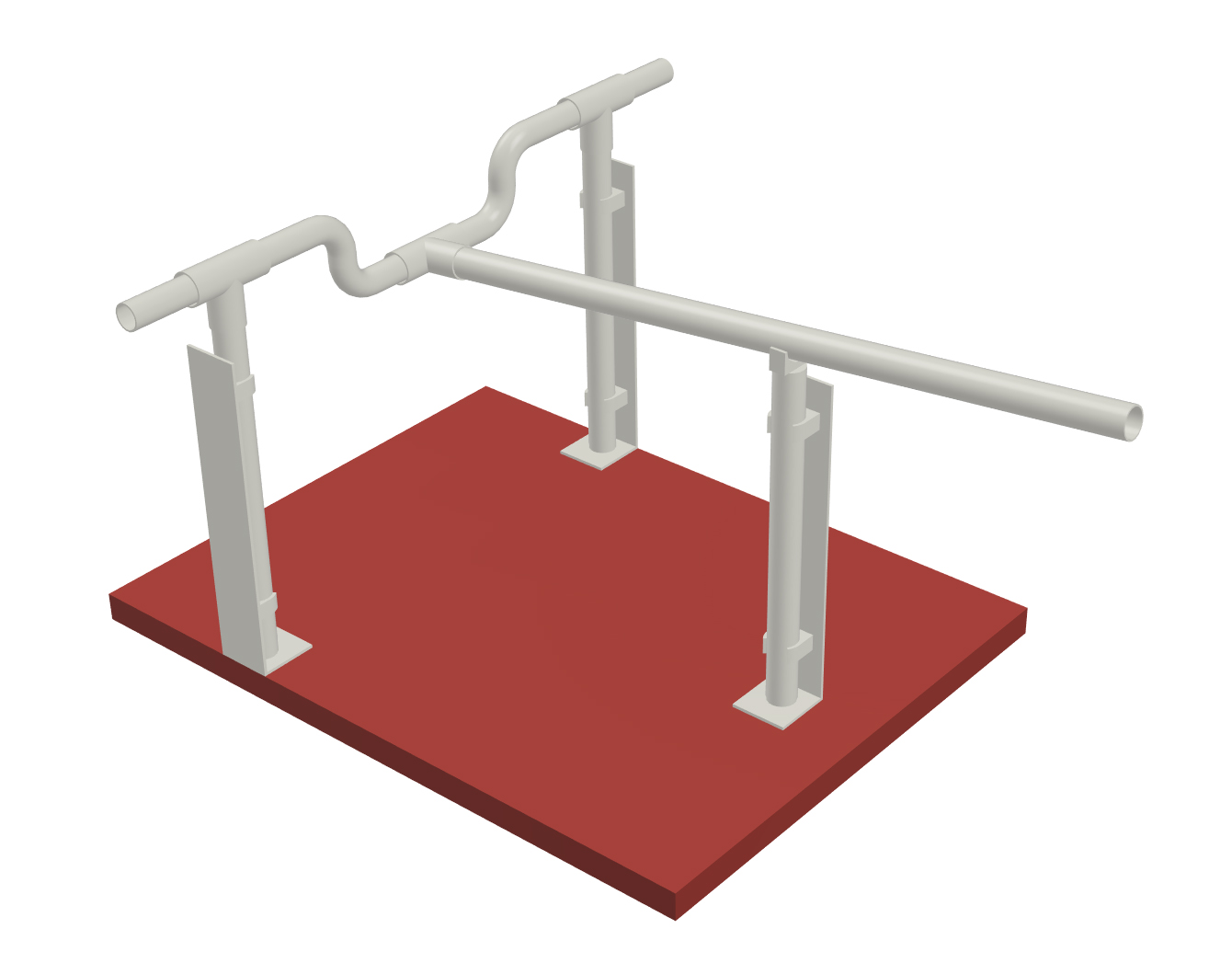

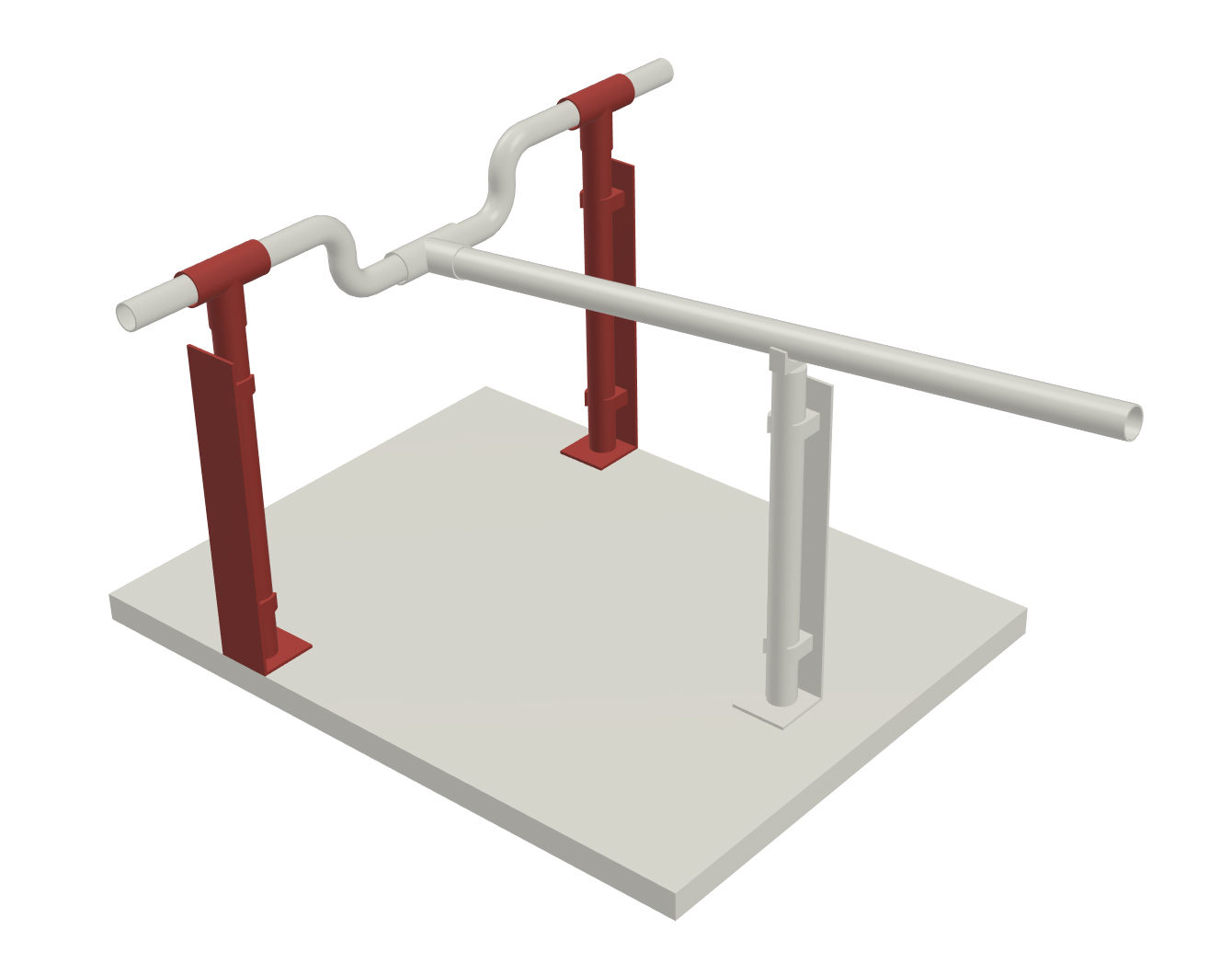

A basic MOCI is built out of five different parts::
Tip: click on the image to read the instructions
Padoms: klikšķini uz attēla, lai izlasītu instrukcijas
materials
materials
MOCI modules are built using simple and available materials that you can find in construction material stores such as DEPO or Kurši. To make the parts we are using pipes and connectors that can be found in the electrical installation section (https://online.depo.lv/products/6153). These parts can also be used to make extra pillars and stands for your MOCI design.
MOCI moduļi ir izgatavoti, izmantojot viegli pieejamus materiālus, kurus iespējams atrast tādos būvmateriālu veikalos kā DEPO vai Kurši. Detaļu izgatavošanai izmantotas caurules un savienojumi, kas atrodami elektroinstalācijas nodaļās (piemēram —https://online.depo.lv/products/6153) . Šie materiāli var tikt izmantoti arī, lai izgatavotu stiprinājumus un statīvus jūsu MOCI moduļa dizainam!
Equipment
piederumi

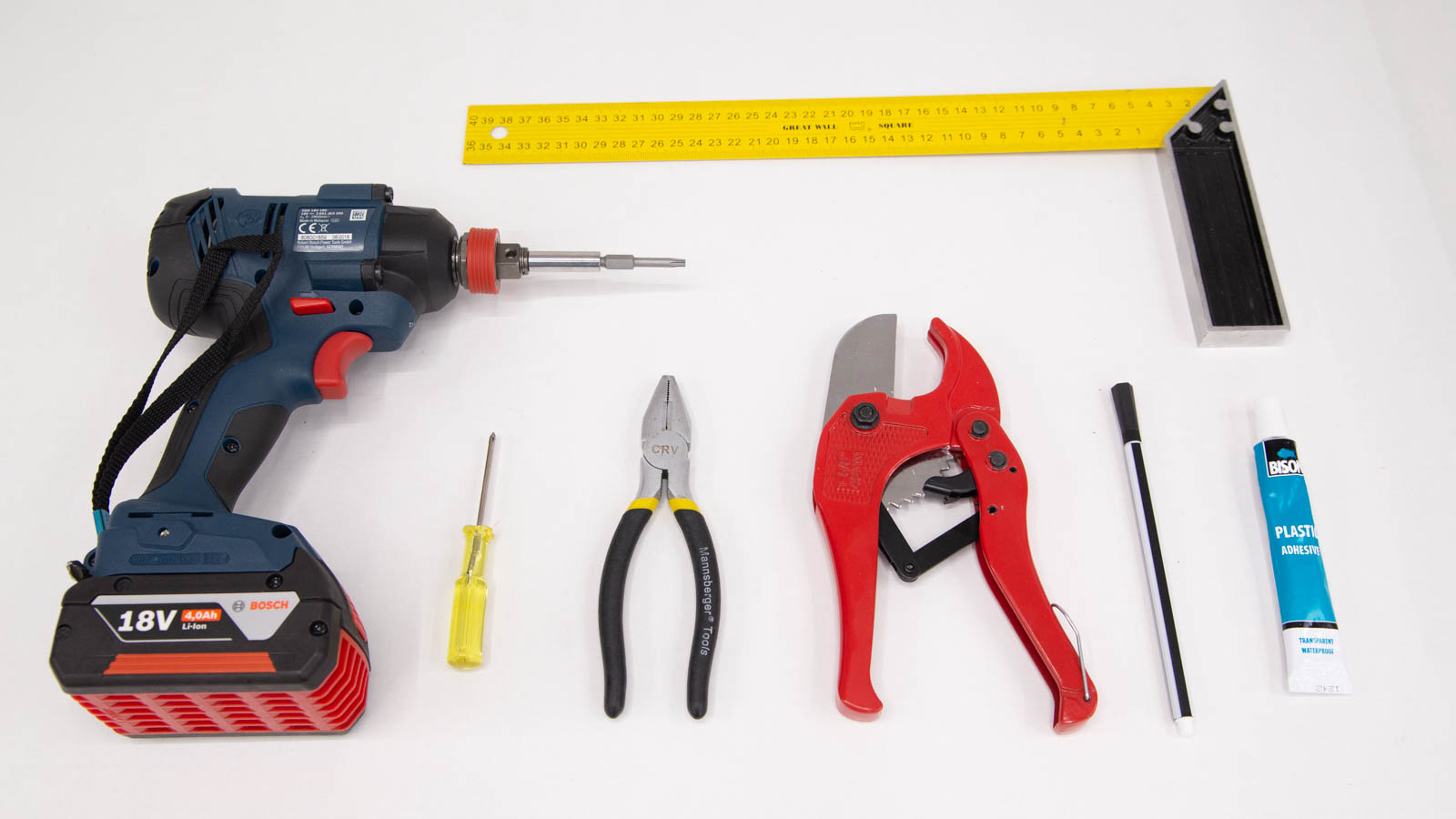

To make a MOCI you will need the following equipment:
Nepieciešamie piederumi MOCI izgatavošanai:
-
Angled ruler
-
Square plyers
-

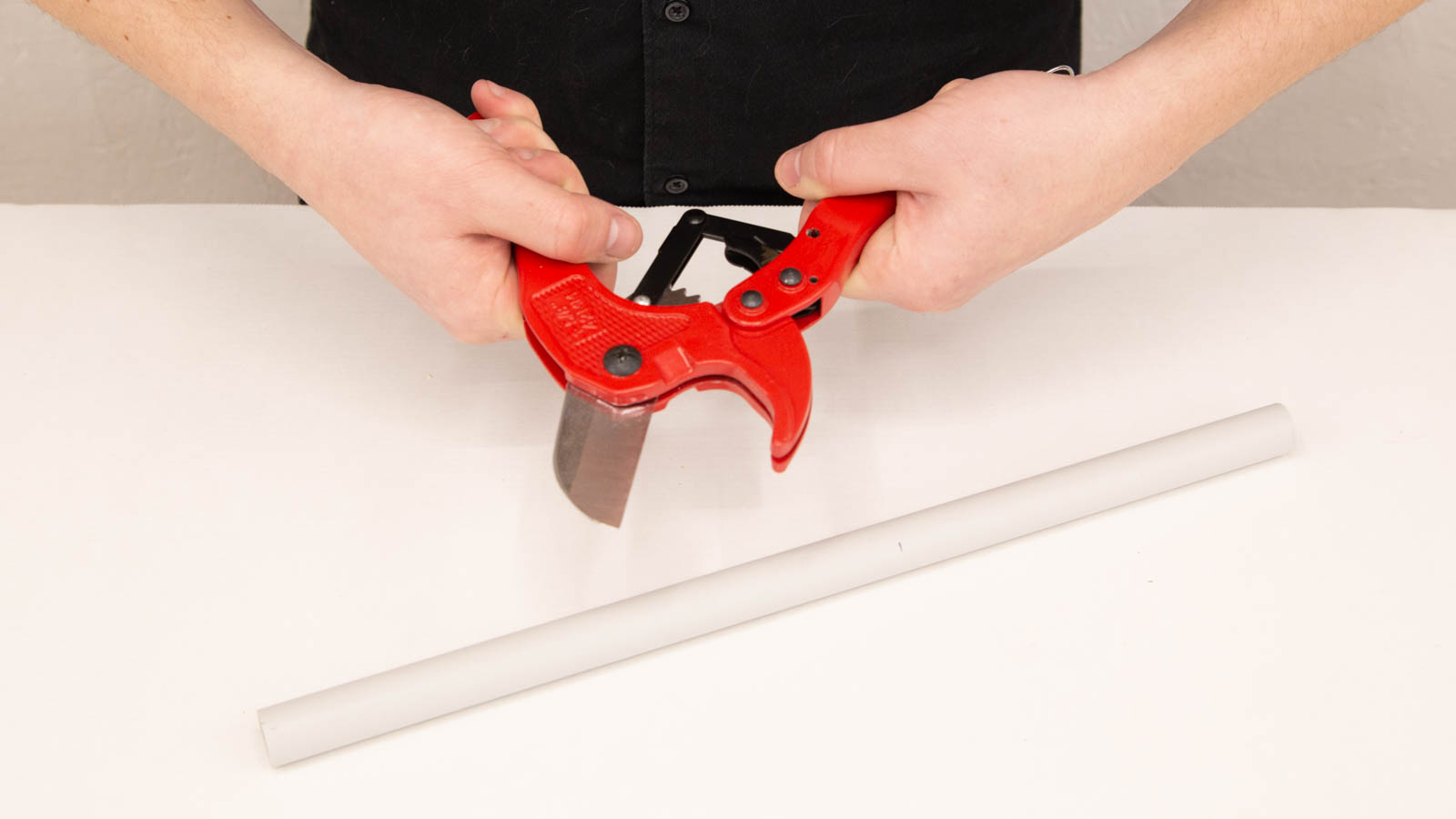

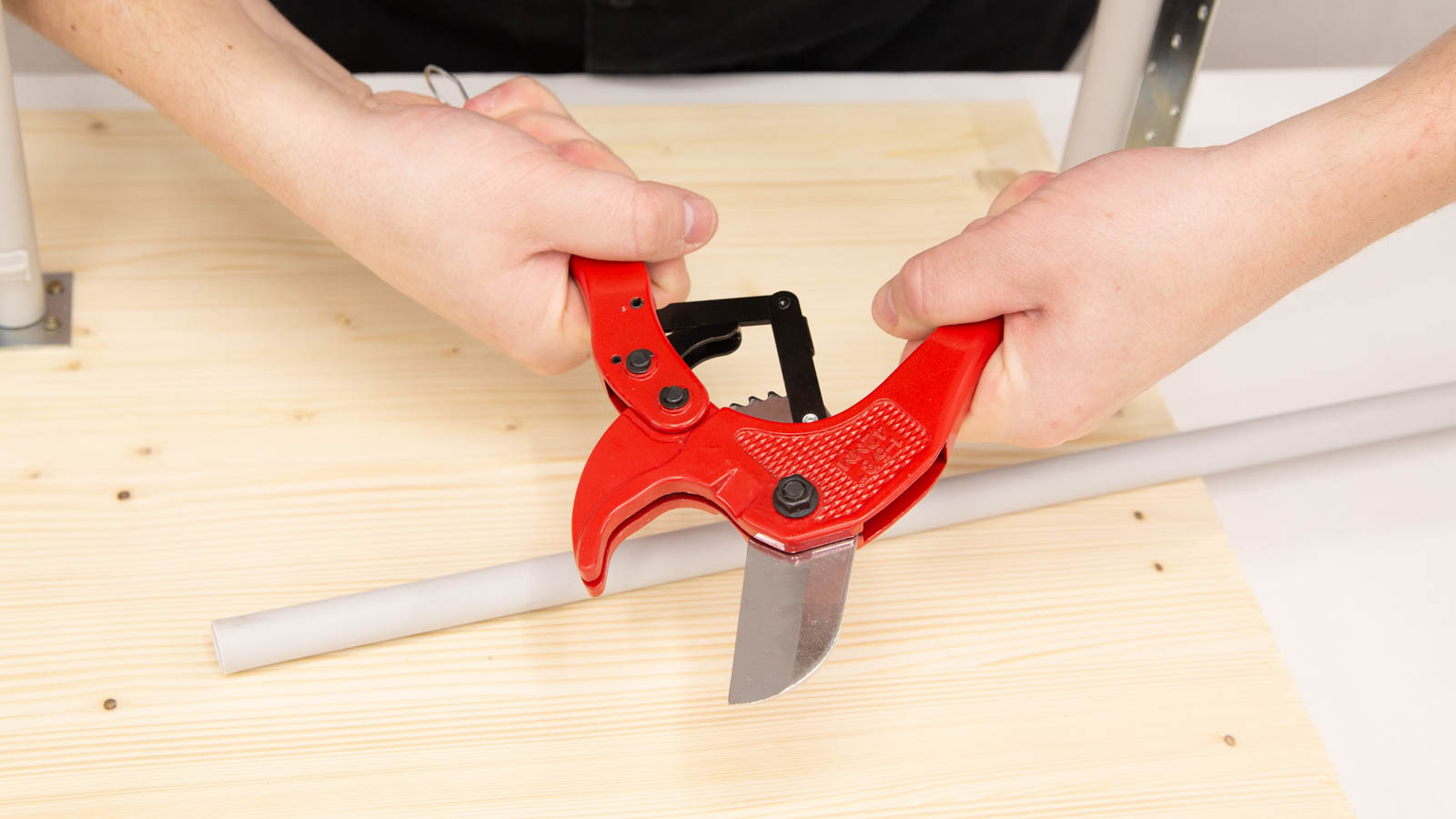

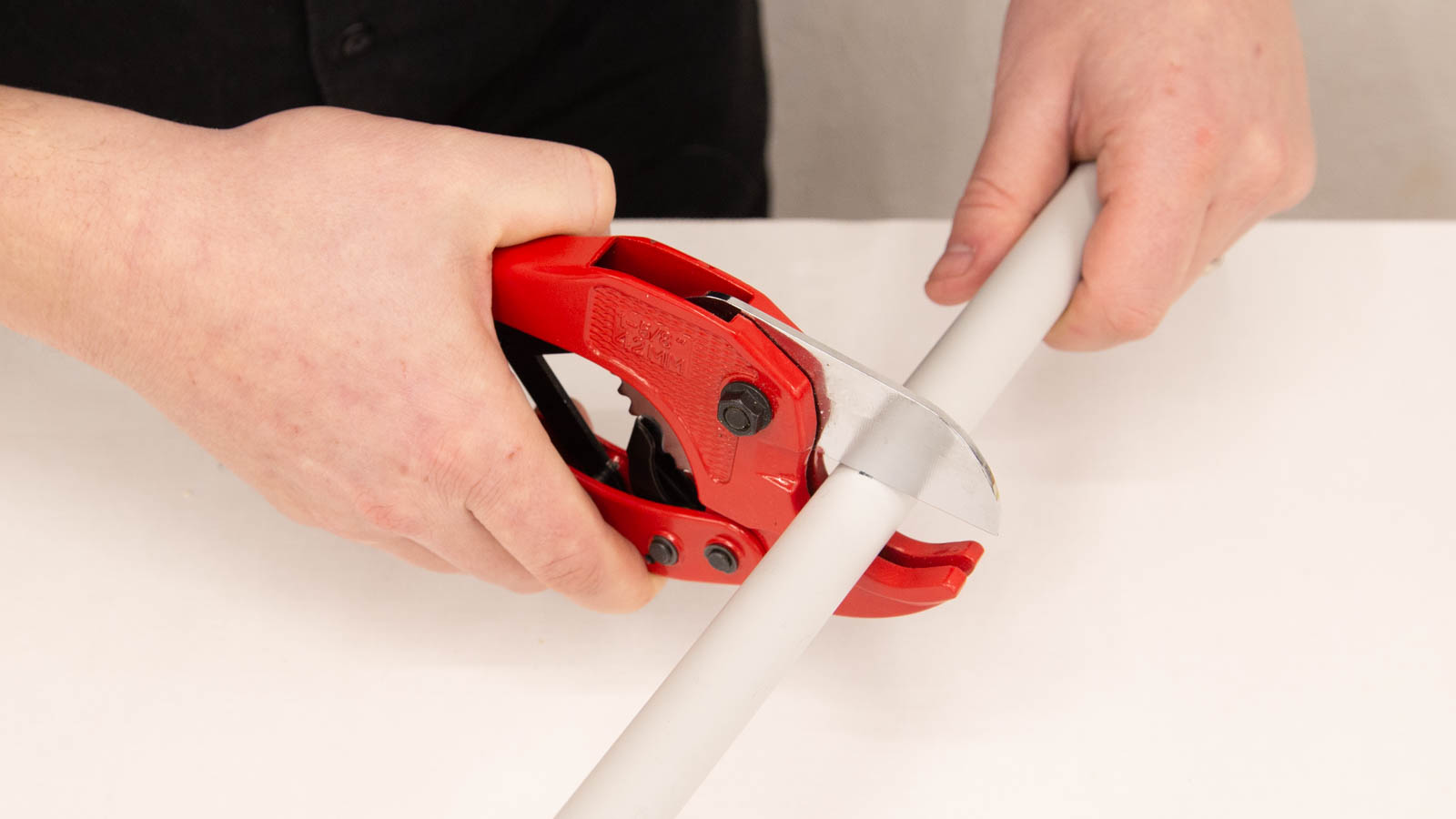

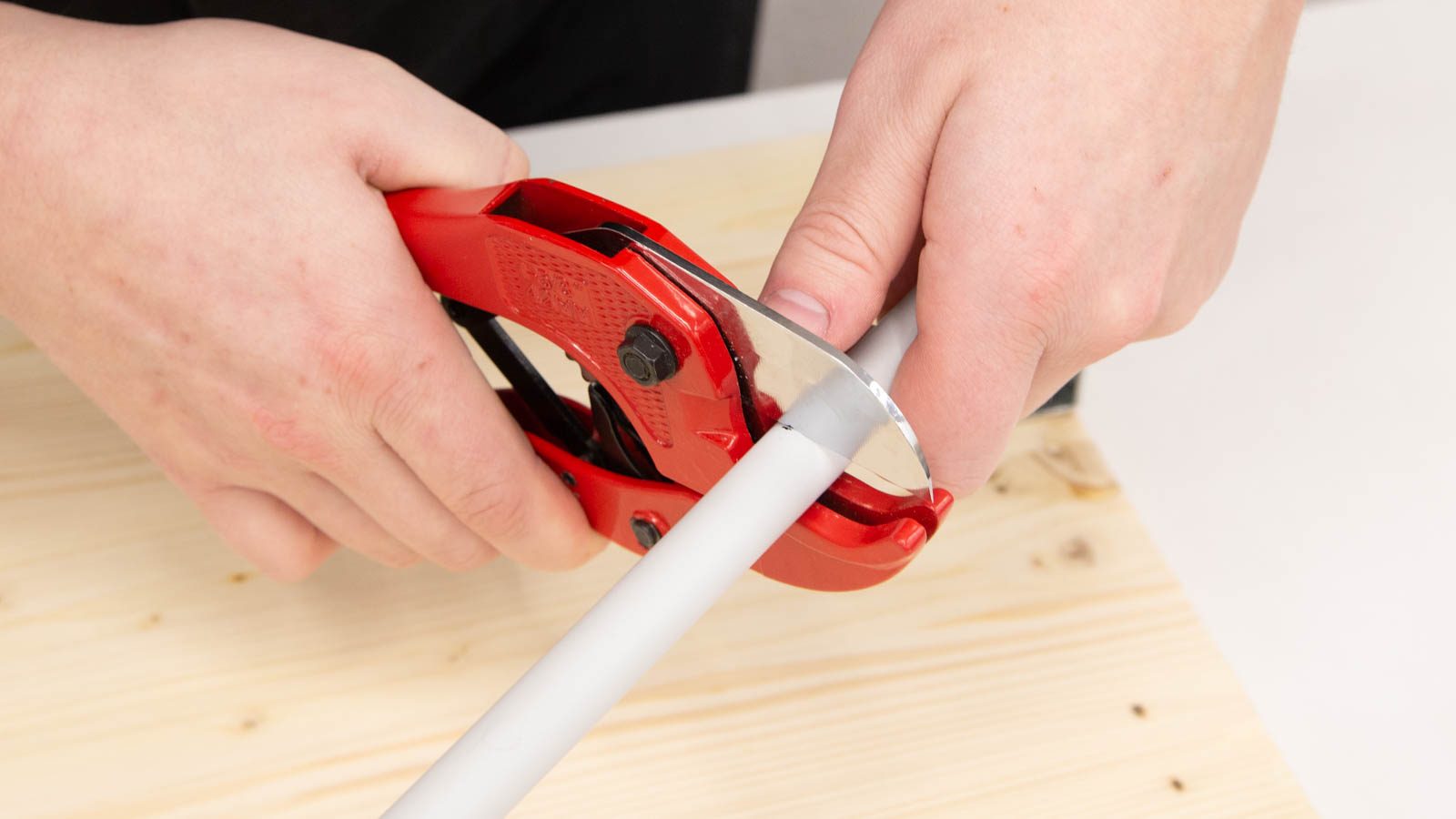

Tube cutter
-
Pen or pencil
-
Plastic glue
-
Small screwdriver
-
(Electrical) screwdriver for wood screws
-
lenķis vai lineāls
-
plakanknaibles
-
plastmasas cauruļu griezējs
-
pildspalva vai zīmulis
-
plastmasas līme
-
neliels skrūvgriezis
-
skrūvmašīna vai skrūvgriezis

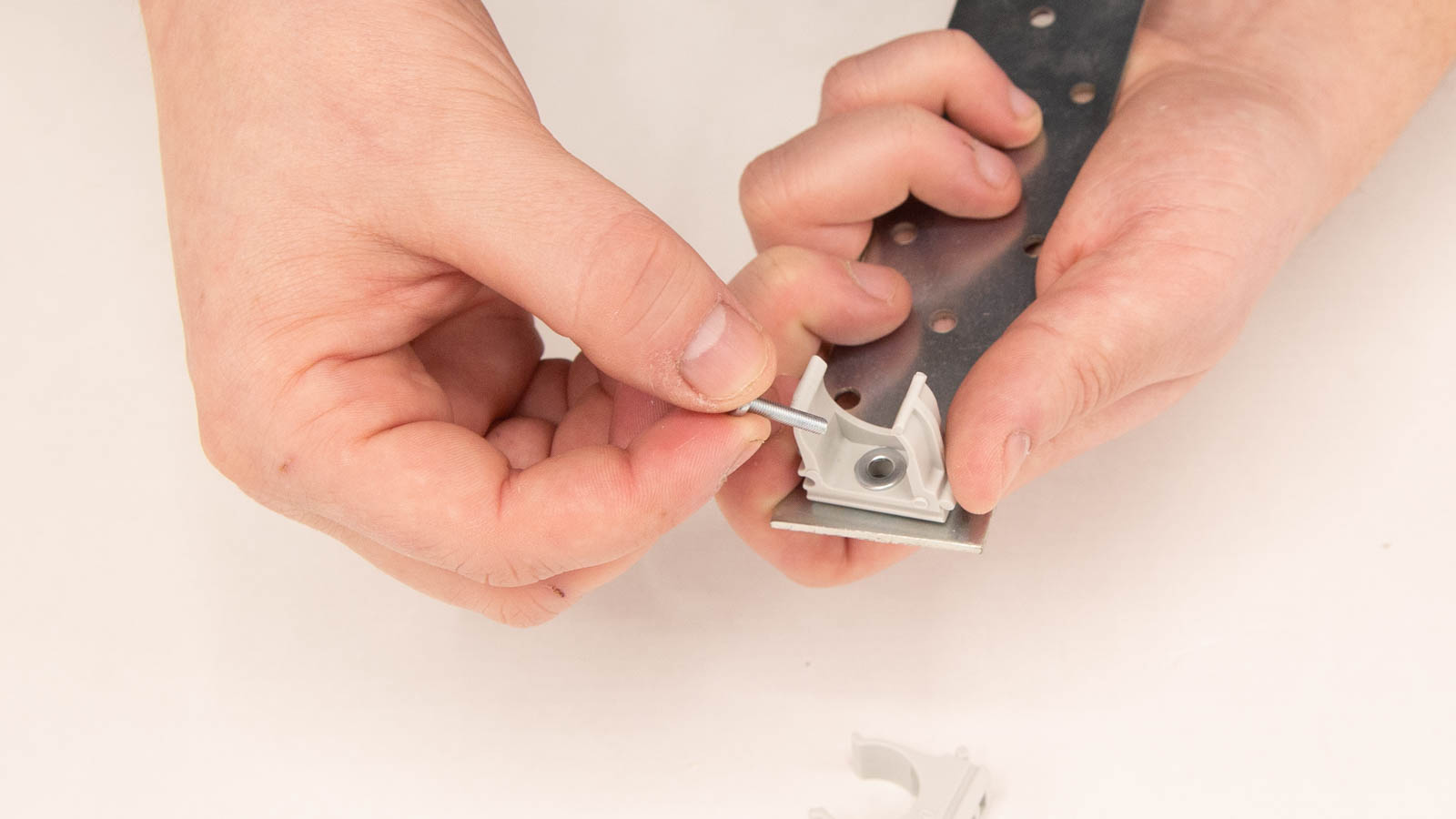

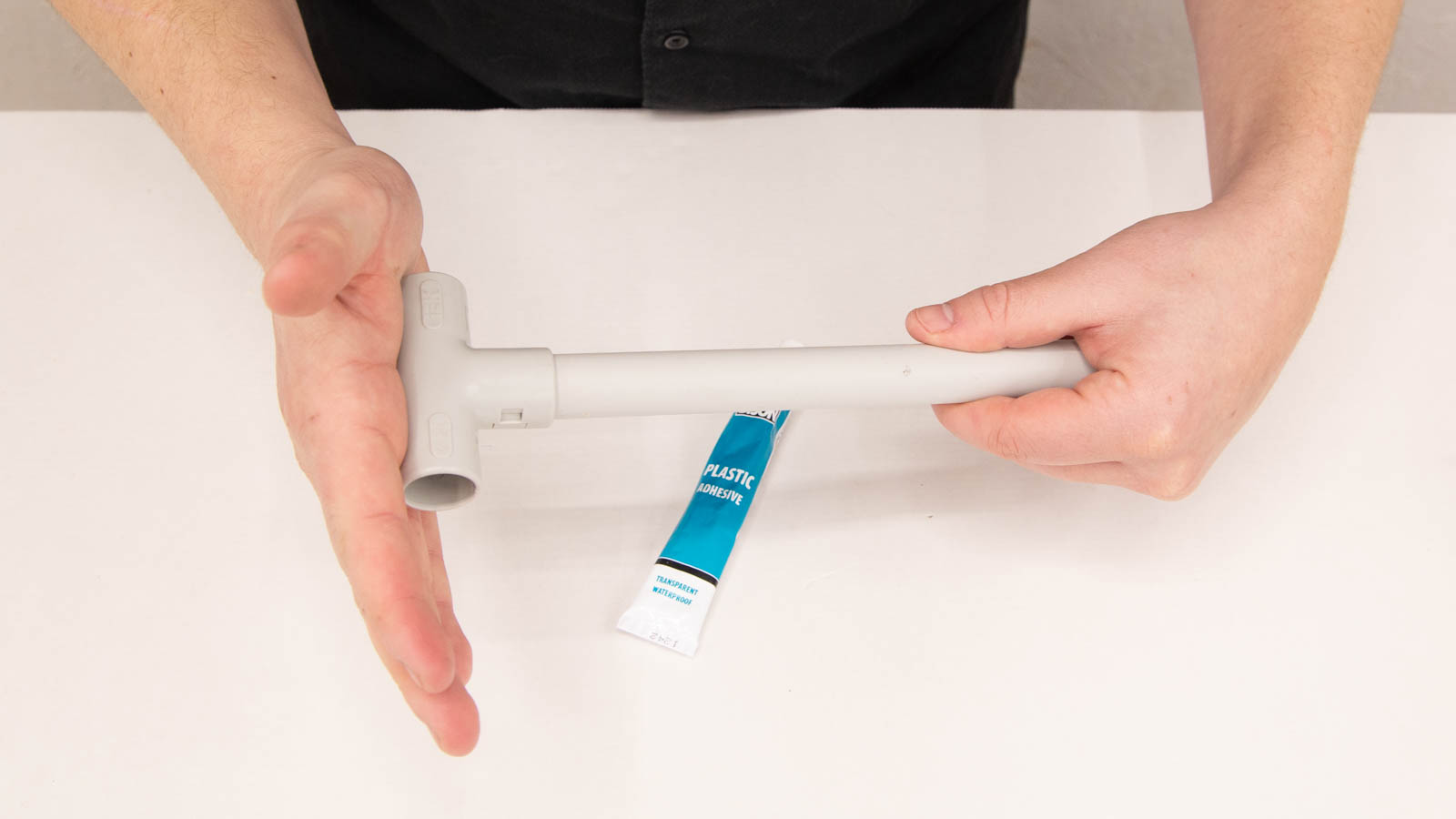

pillars
pīlāri
materials needed
nepieciešamie materiāli

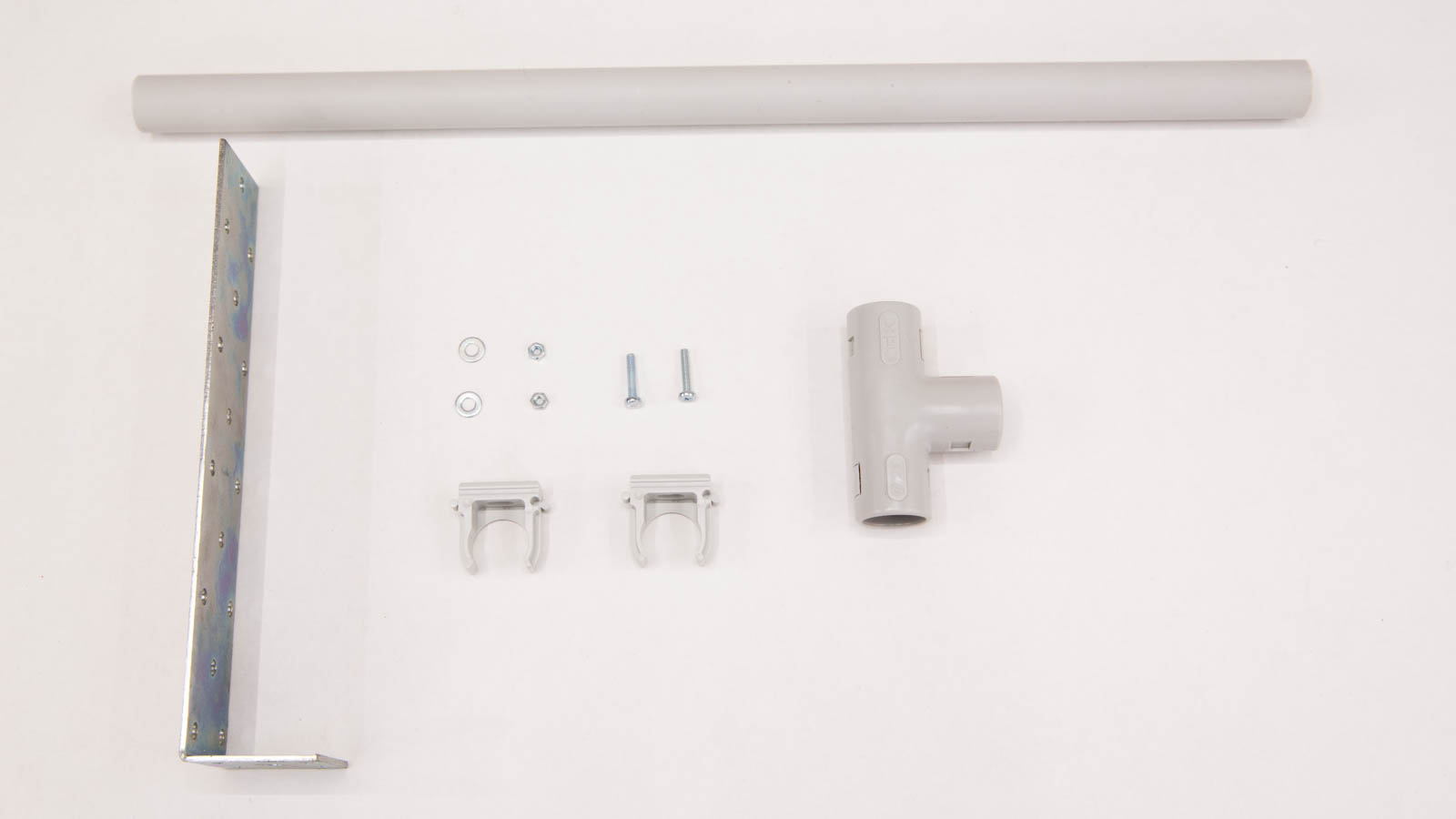

A basic MOCI uses at least two pillars. Below you will find the materials needed for one pillar.
A basic MOCI uses at least two pillars. Below you will find the materials needed for one pillar
-

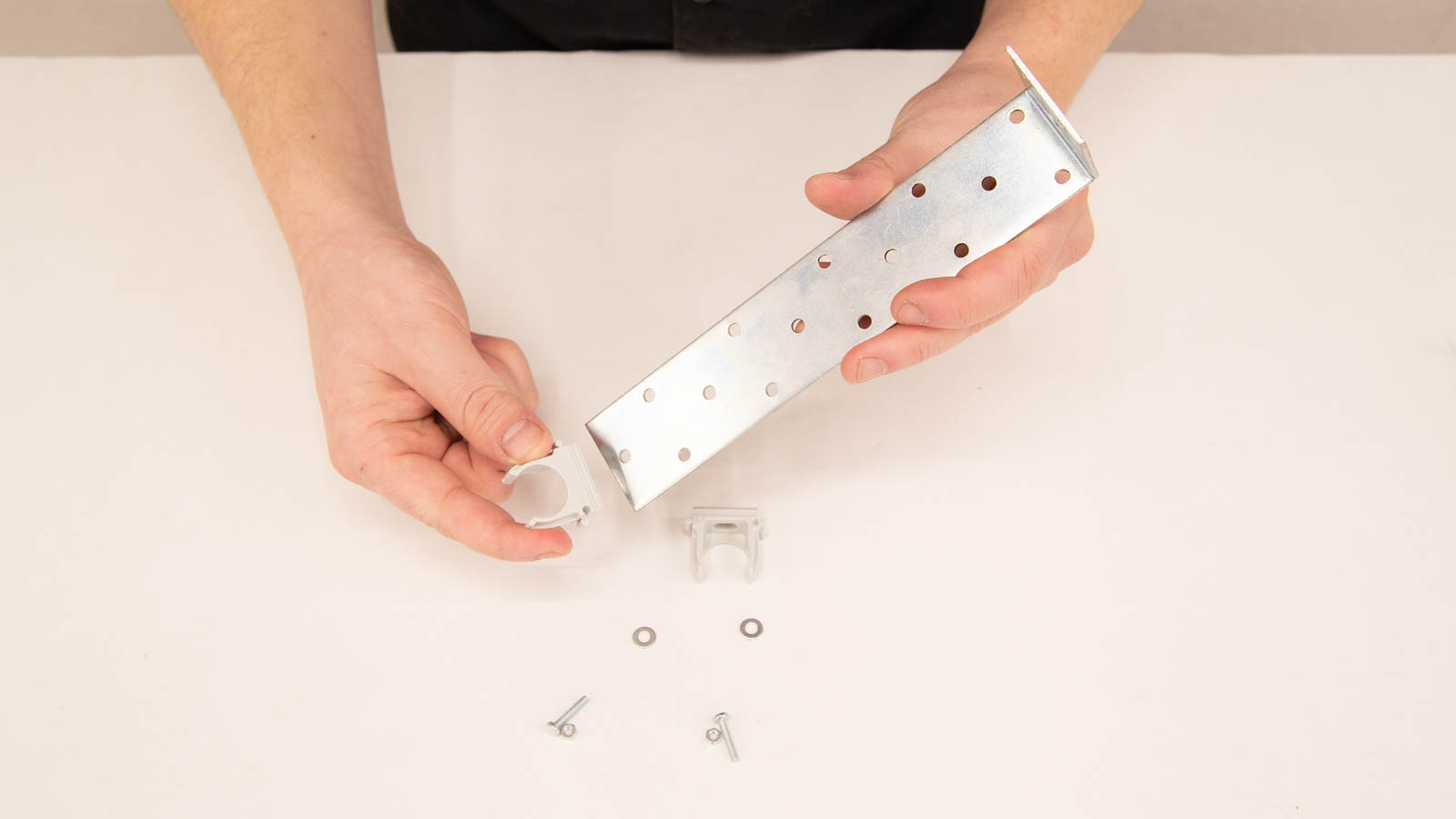

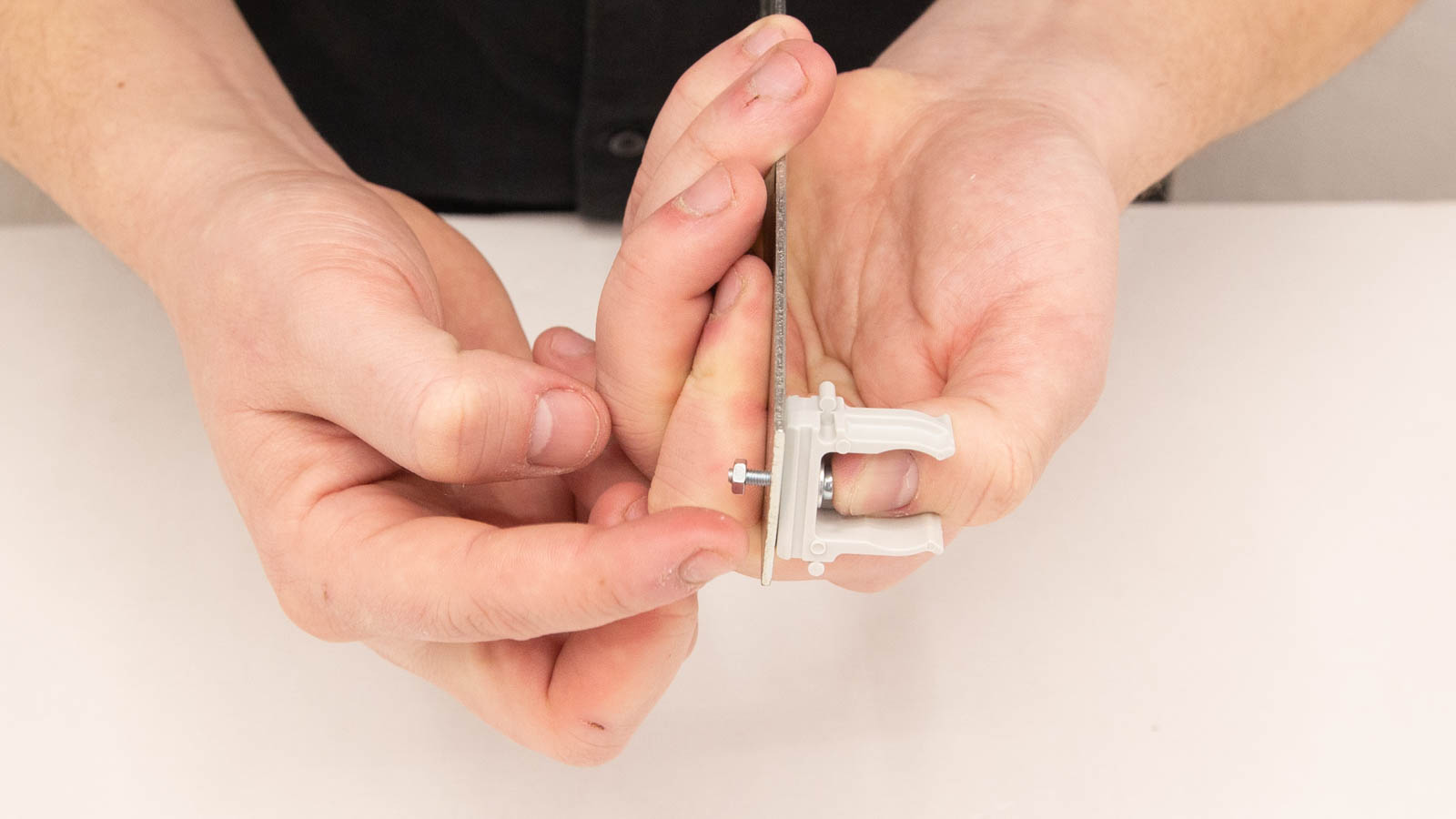

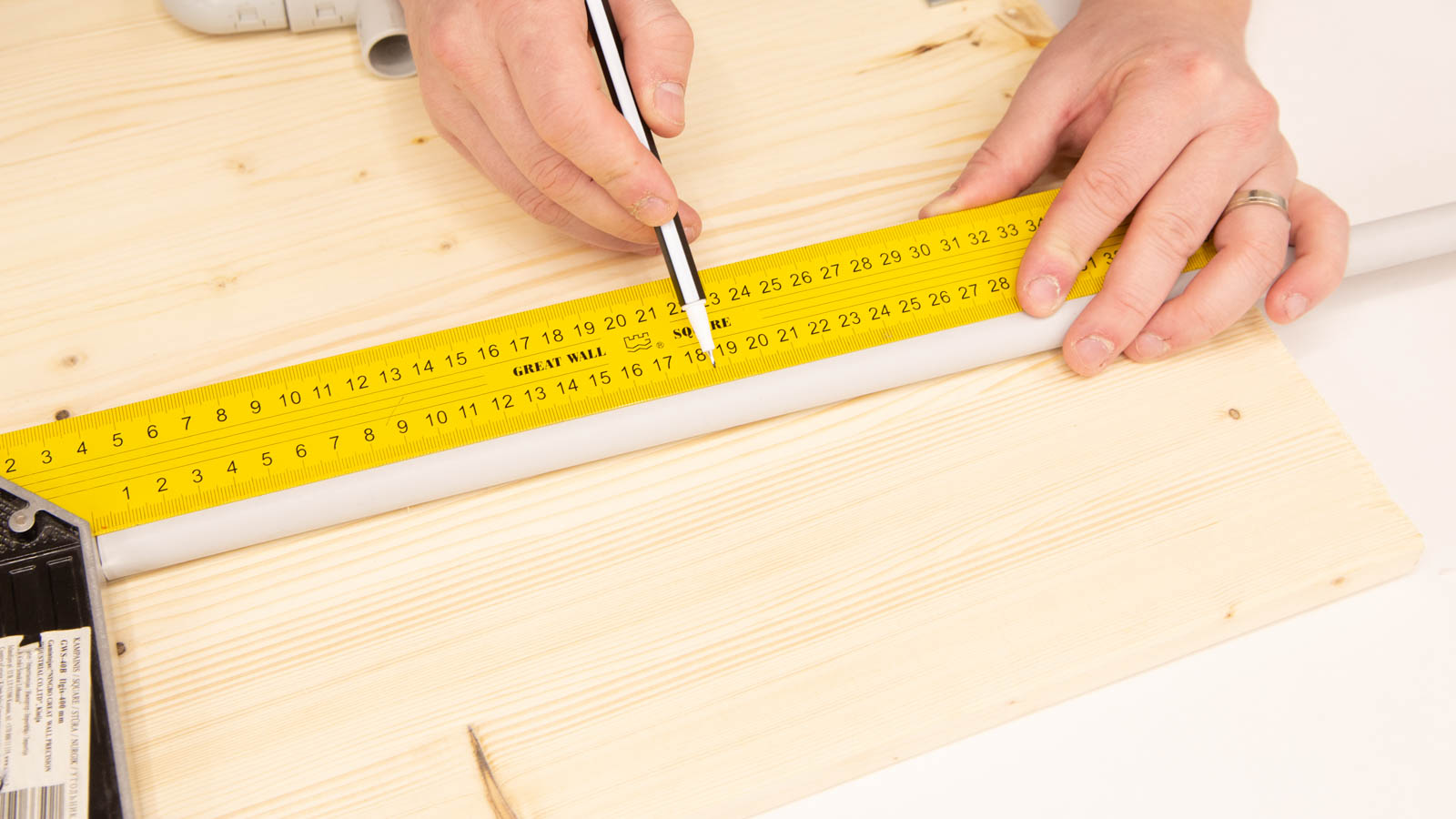

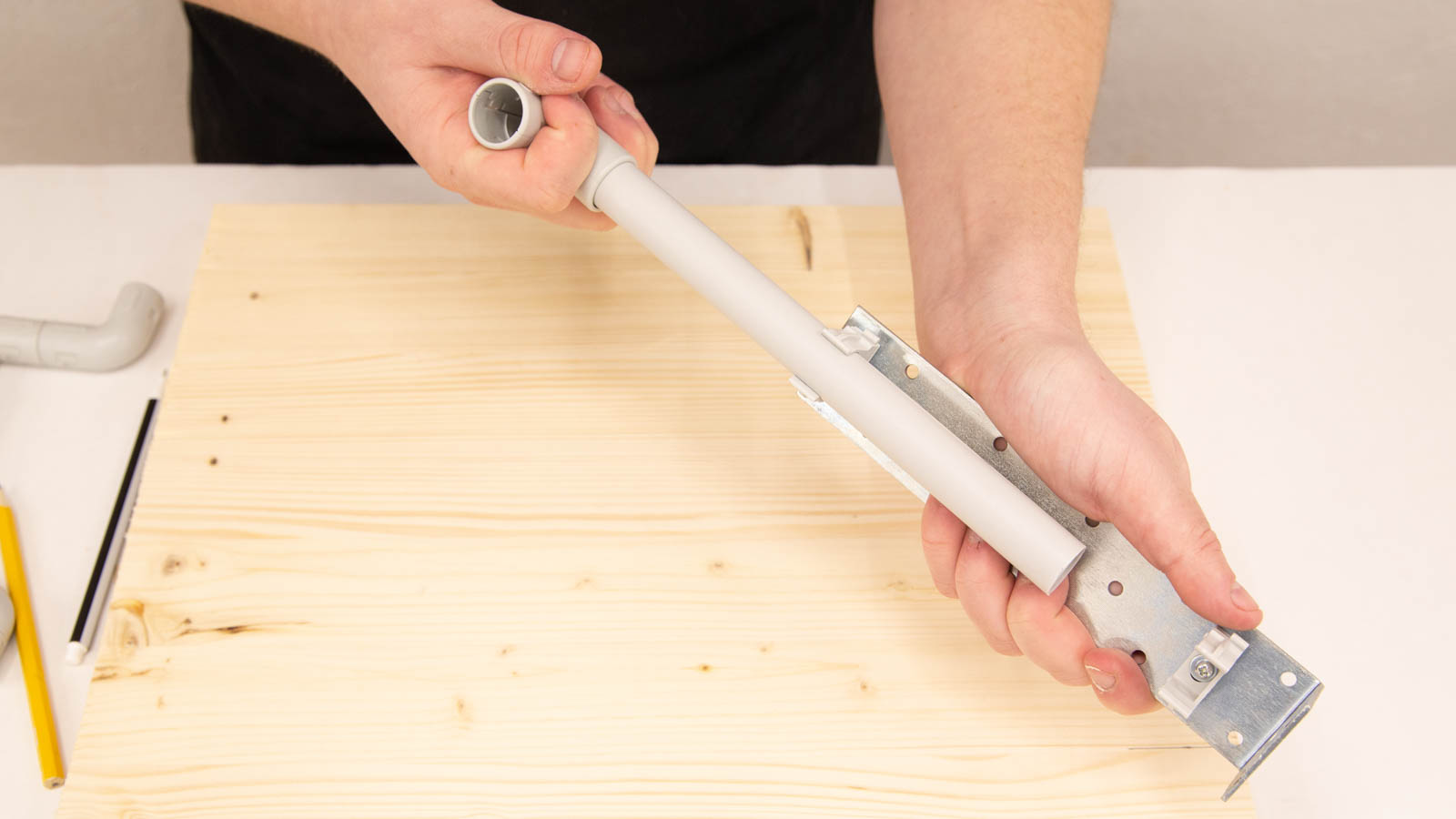

1x 90 degree metal angle (minimum height: 200mm)
-
1x tube (outer diameter: 20mm, minimum length 230mm)
-
2x bolt (diameter: 3mm, length: 16mm)
-
2x washer (inner diameter: 3mm)
-
2x nut (inner diameter: 3mm)
-

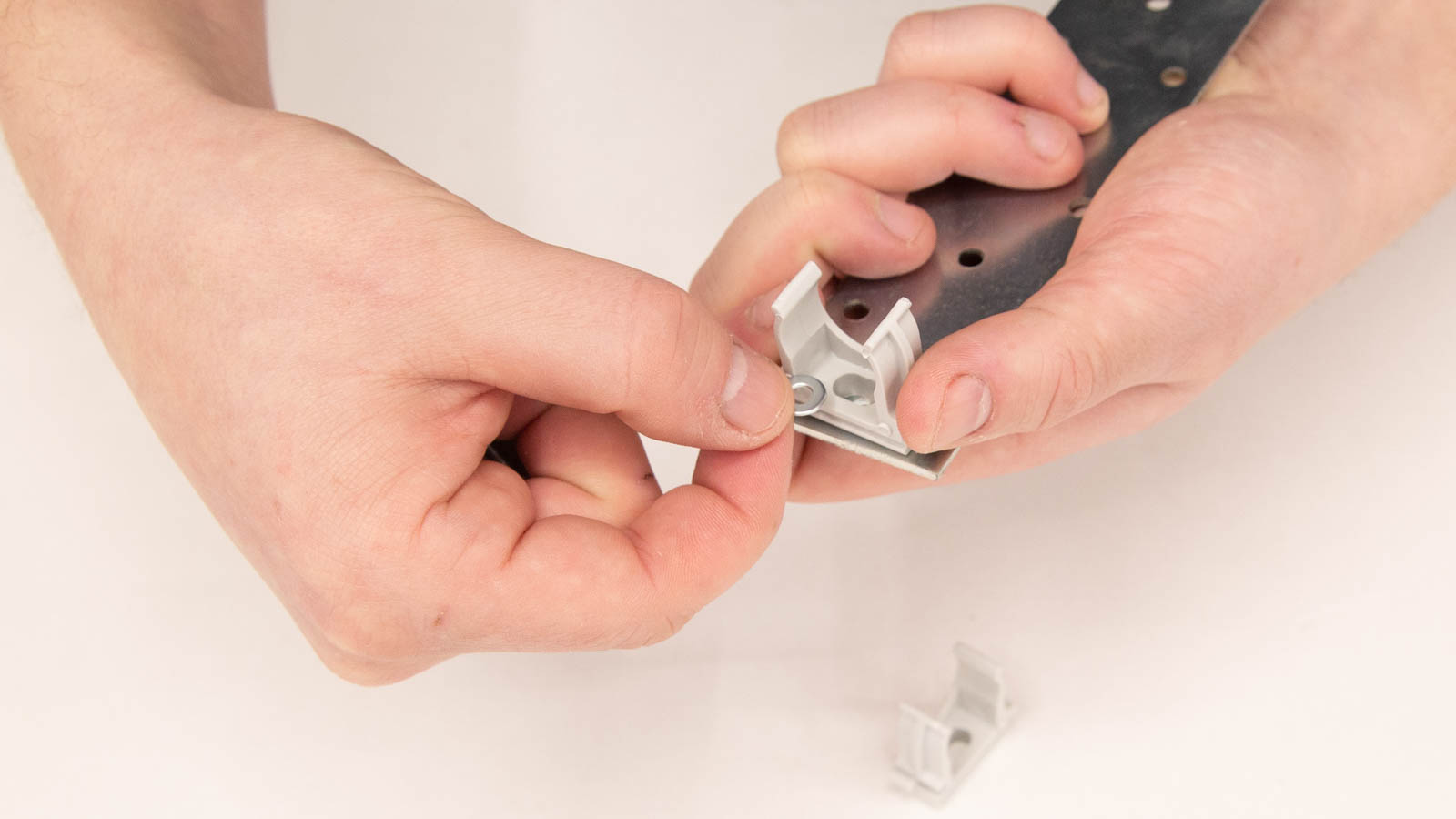

2x tube clamp (inner diameter: 20mm)
-
1x t-section (inner diameter: 20mm)
-
1 gab. 90 grādu lenķis
-
1 gab. plastmasas caurule (ārējais diametrs 20mm, minimālais garums 230mm)
-
2 gab. bultskrūves (diametrs 3mm, garums 16mm)
-
2 gab. paplākšņi (iekšējais diametrs 3mm)
-
2 gab. uzgriežņi (iekšējais diametrs 3mm)
-
2 gab. cauruļu skavas (iekšējais diametrs 20mm)
-
1 gab. T-veida savienojums
Video instructions
video instrukcijas

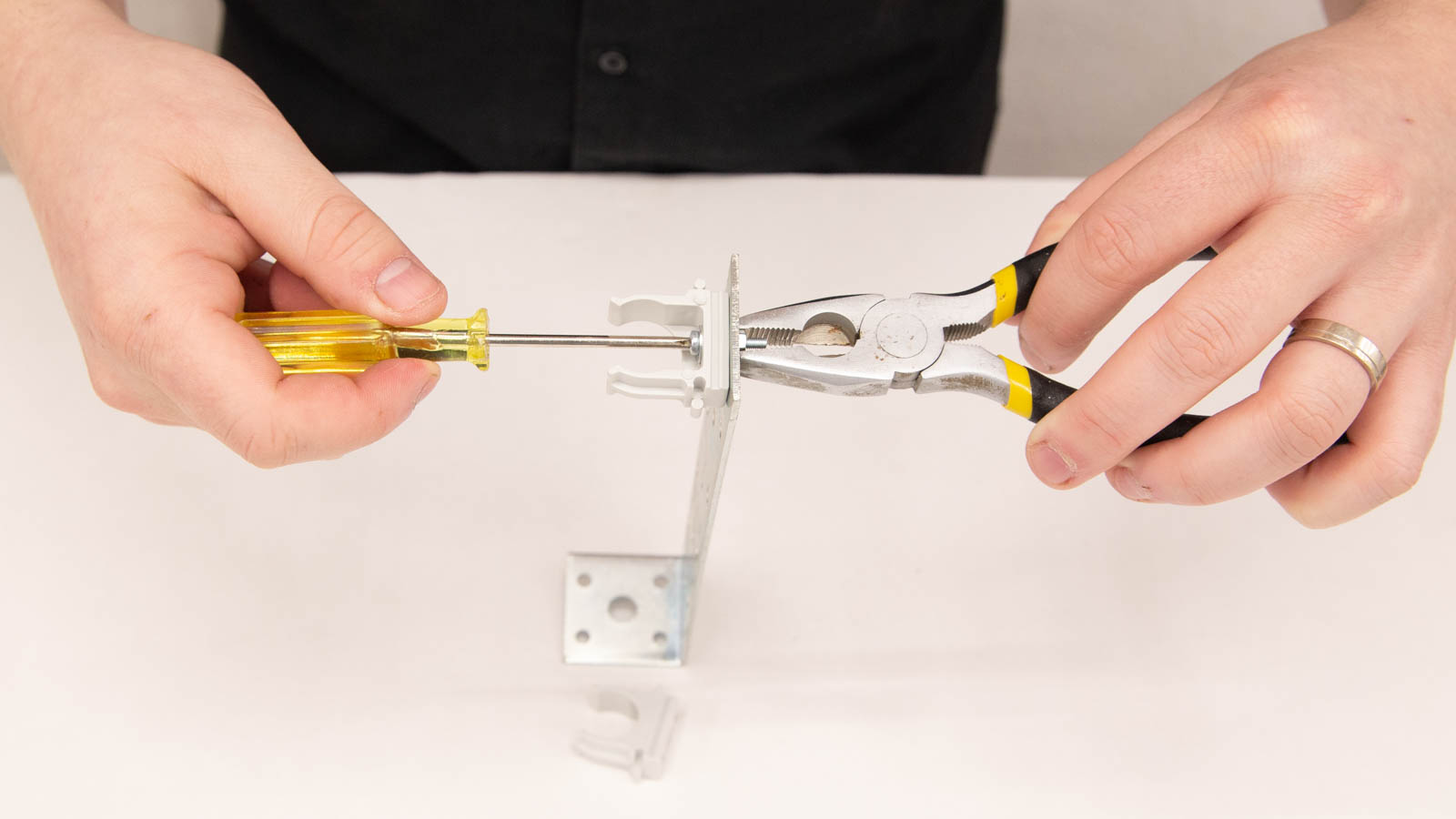

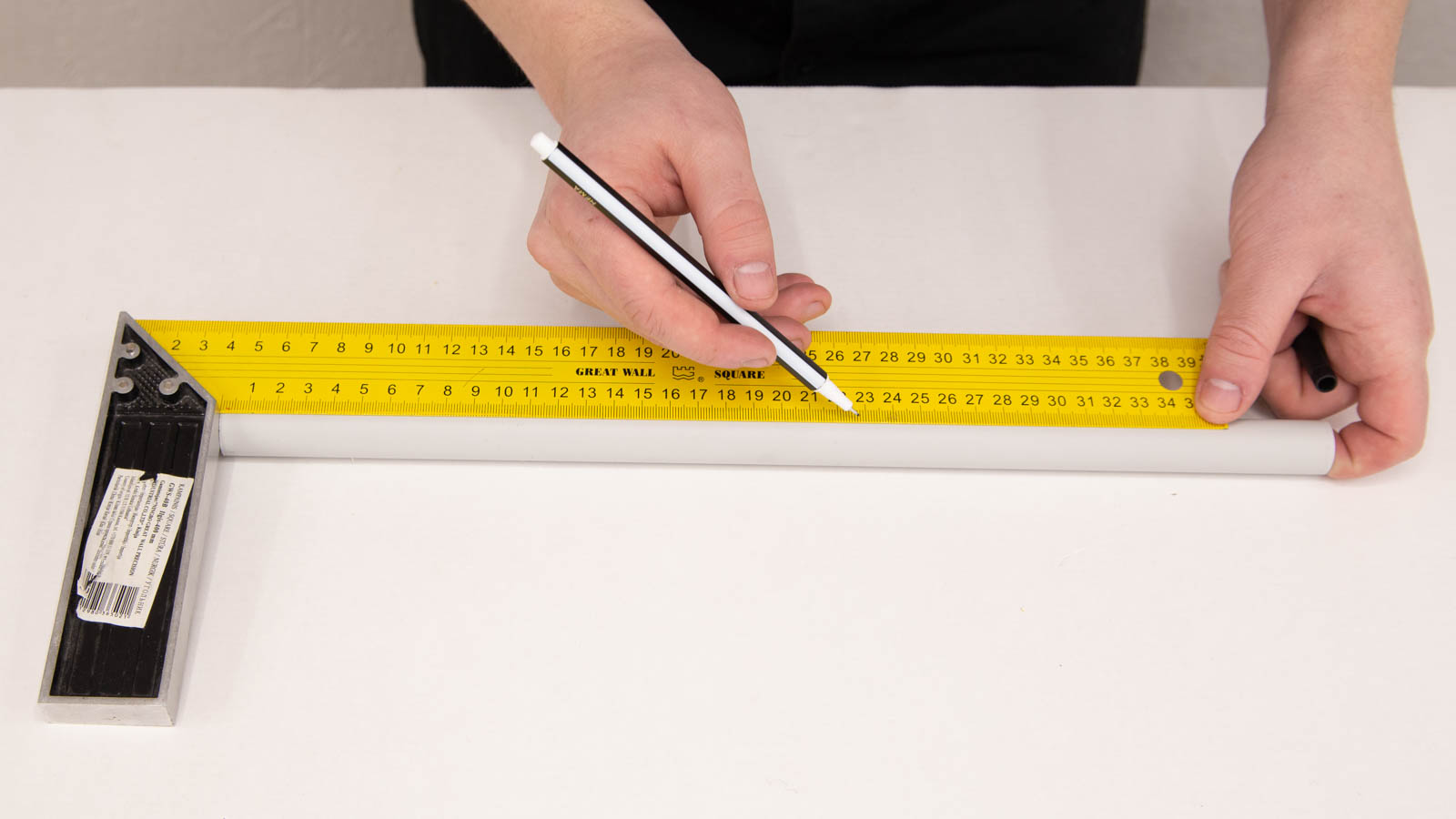

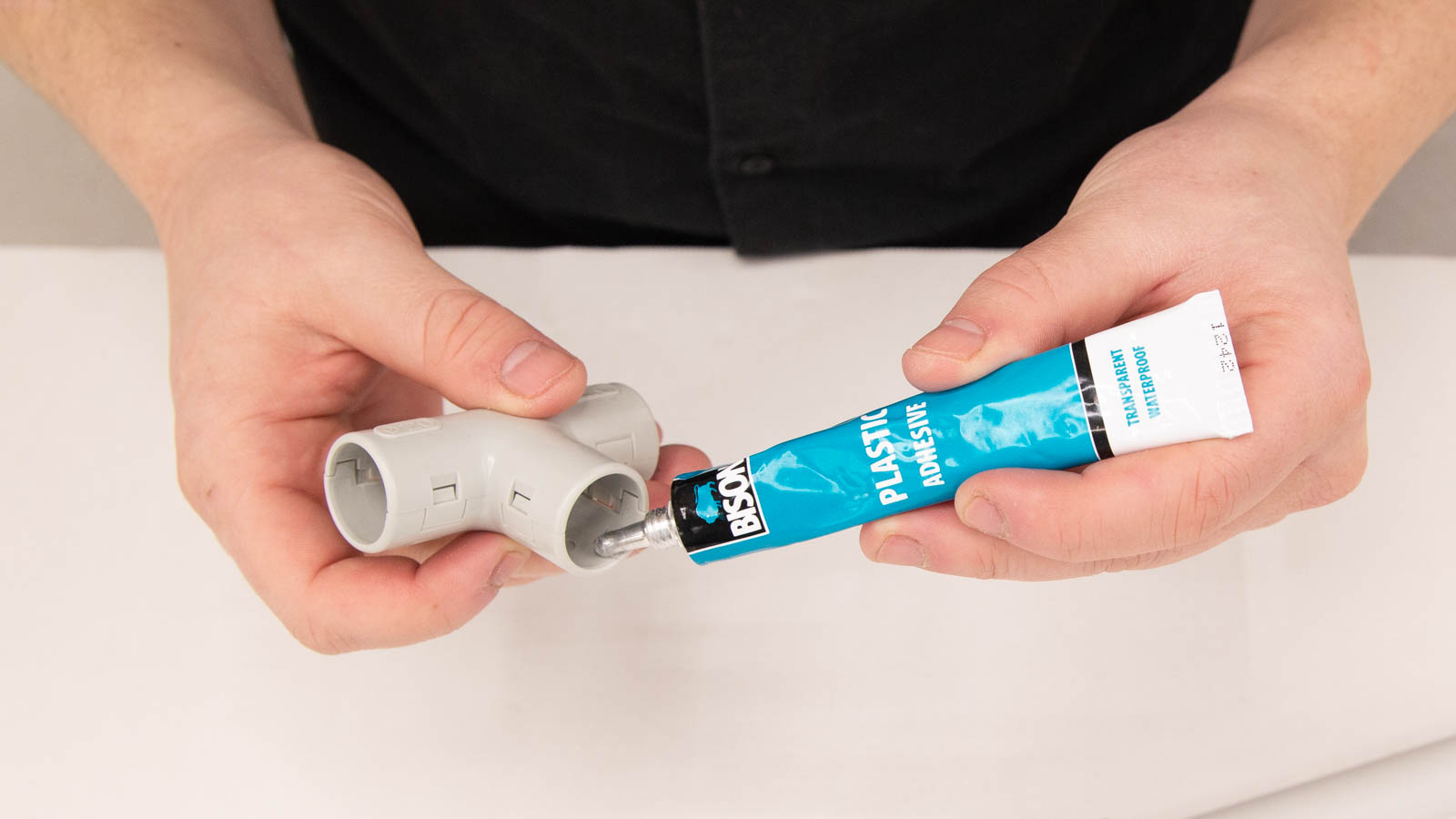

photo and text instructions
attēlu un teksta instrukcijas
Tip: click on the image to read the instructions
Padoms: klikšķini uz attēla, lai izlasītu instrukcijas

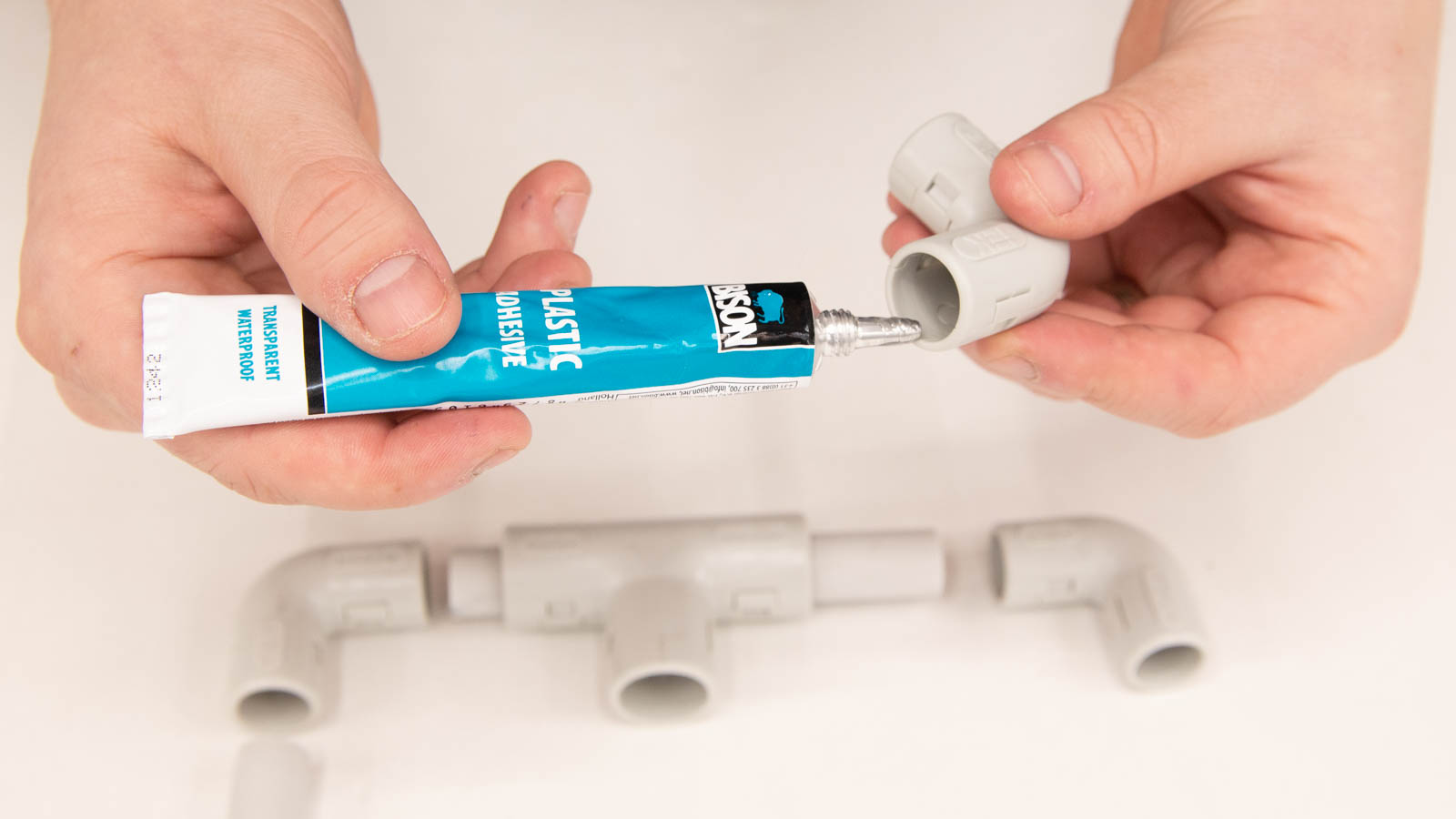

crankshaft
kloķvārpsta
materials needed
nepieciešamie materiāli
-

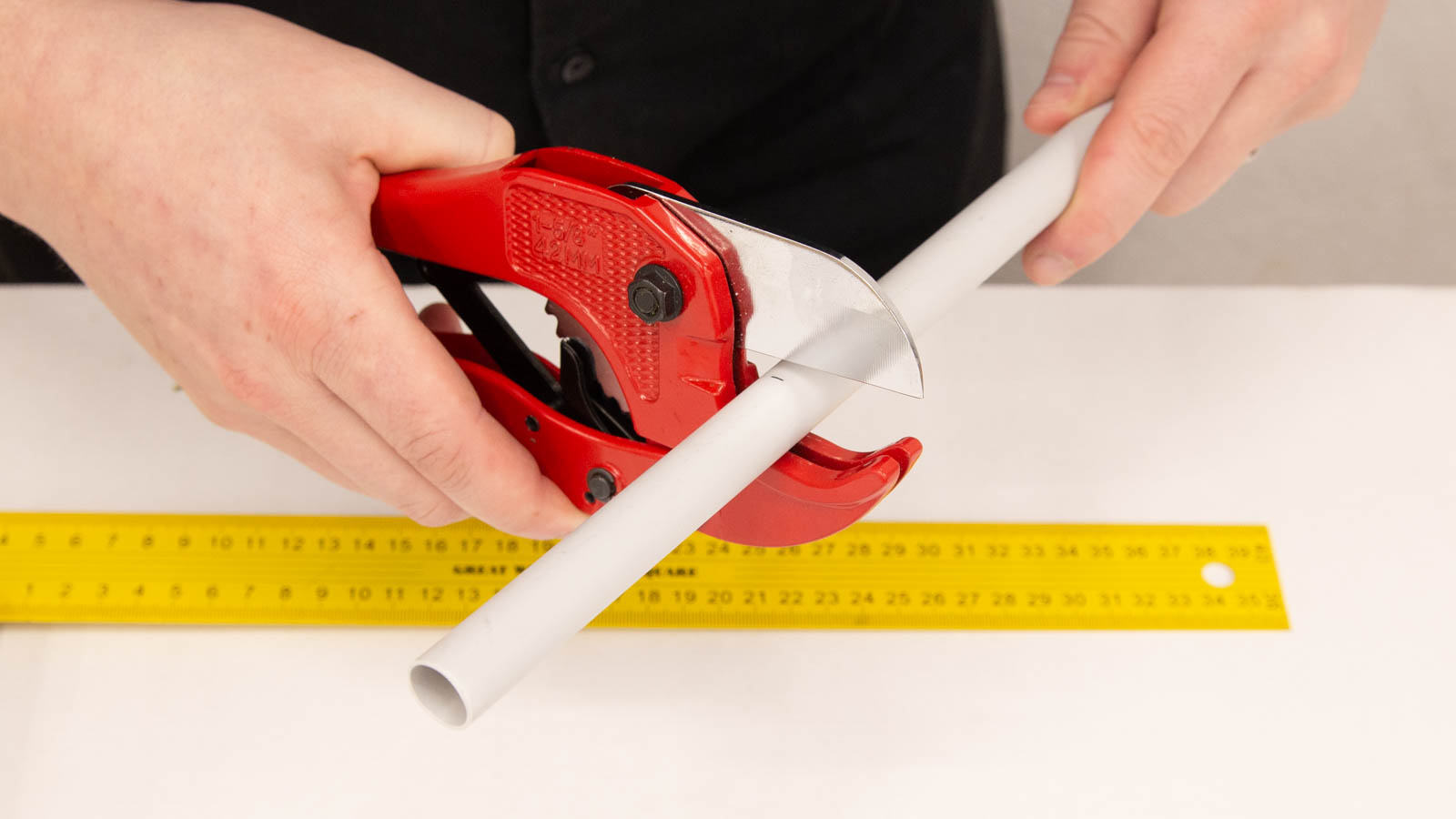

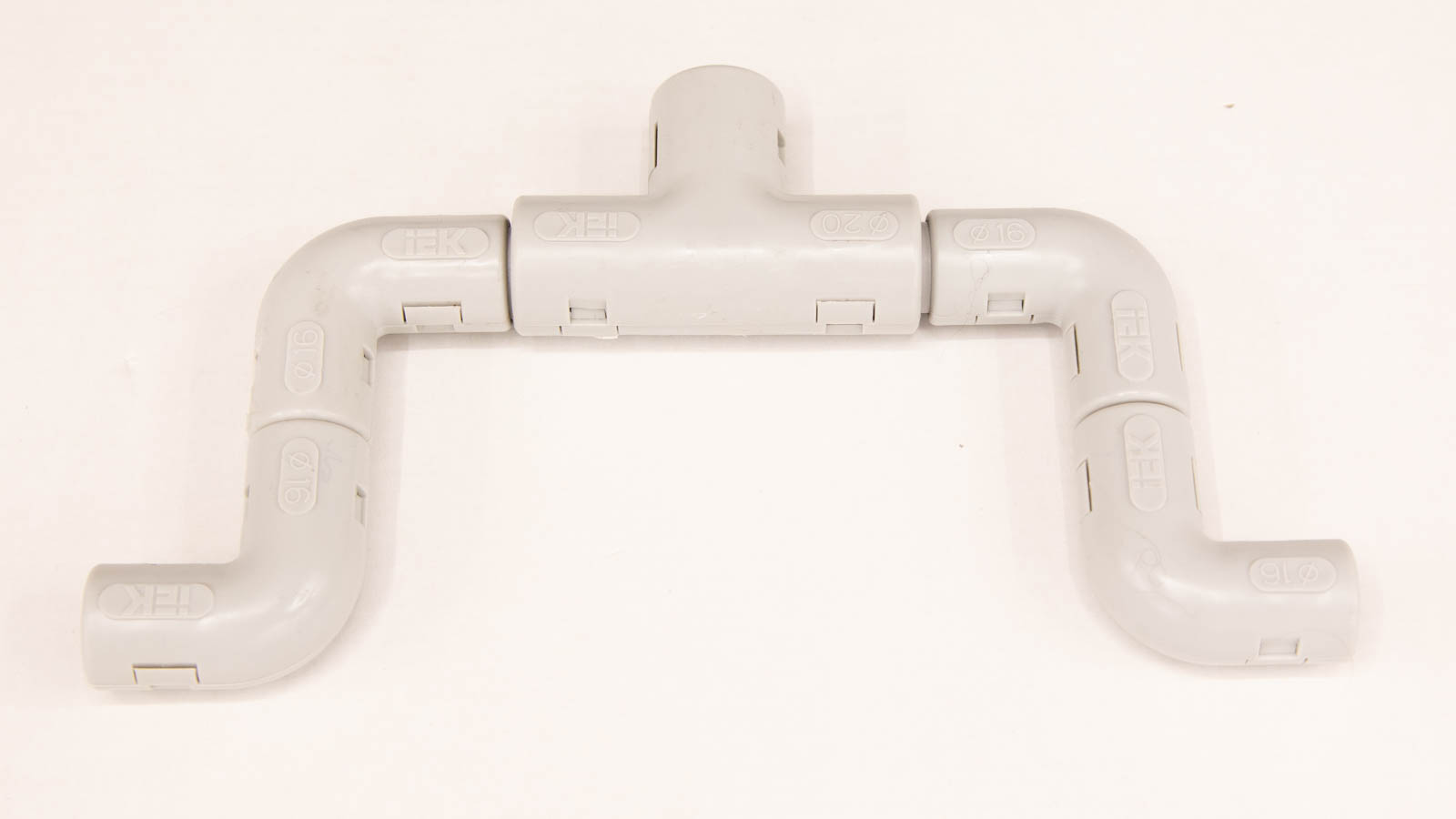

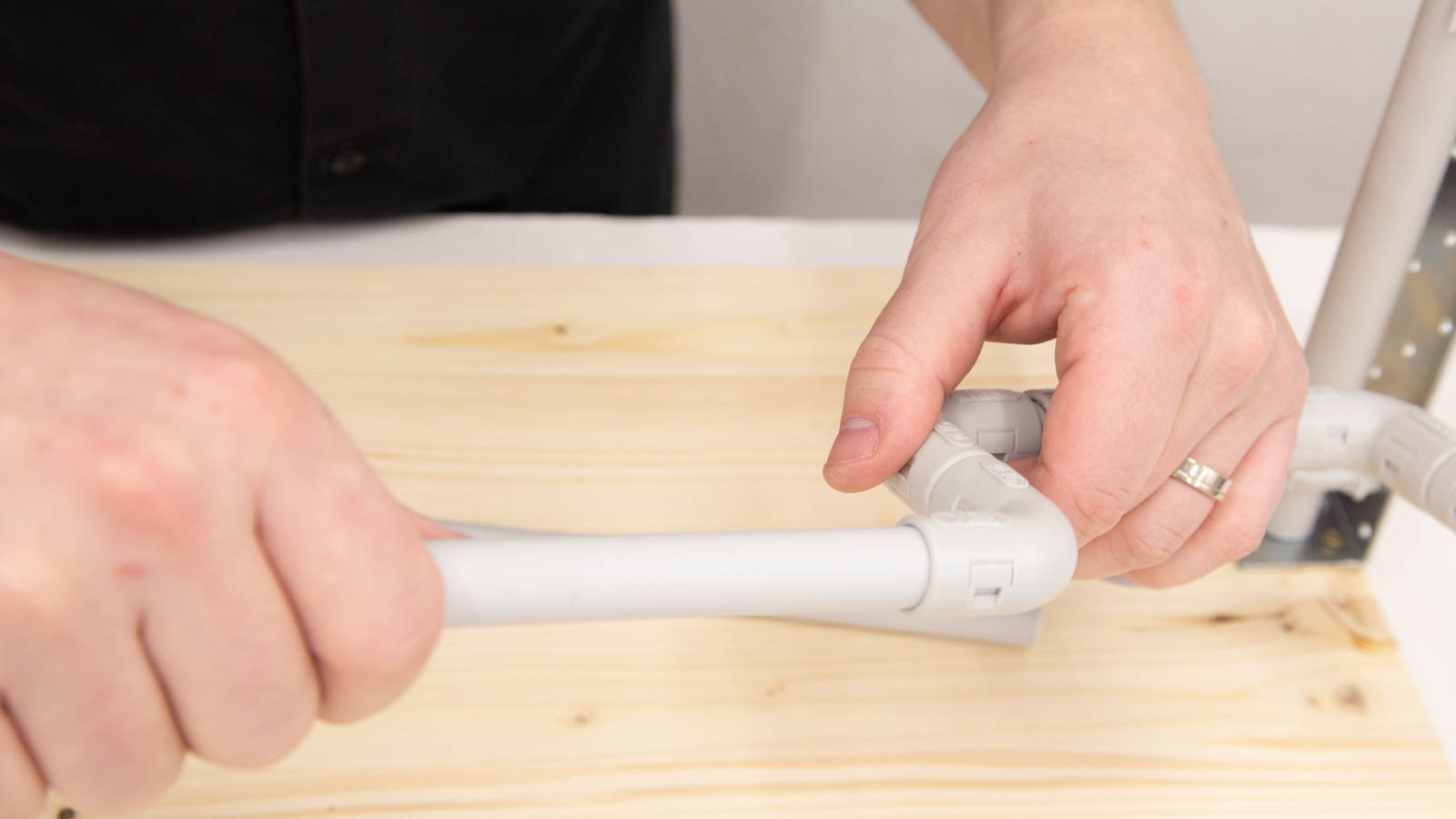

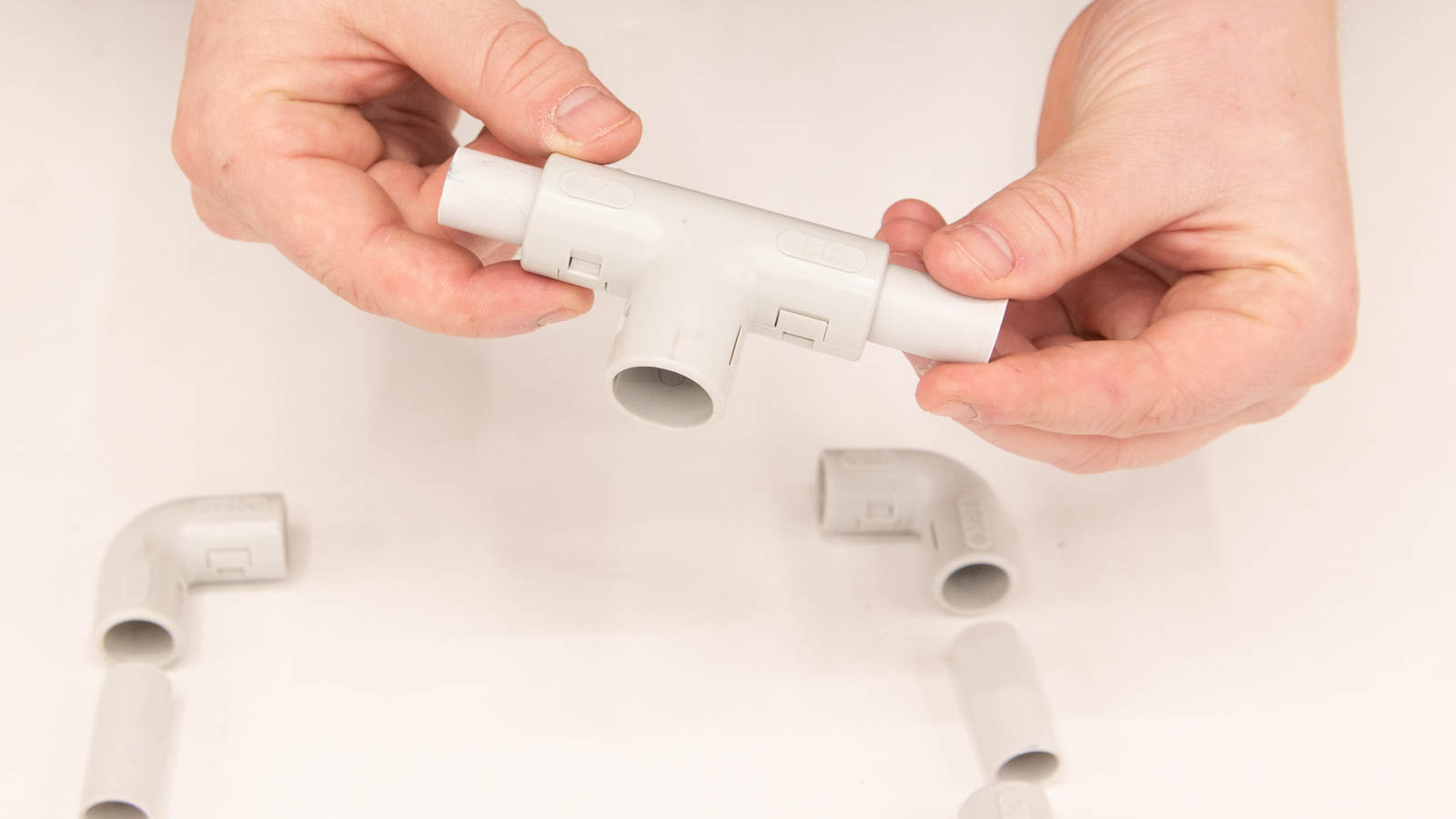

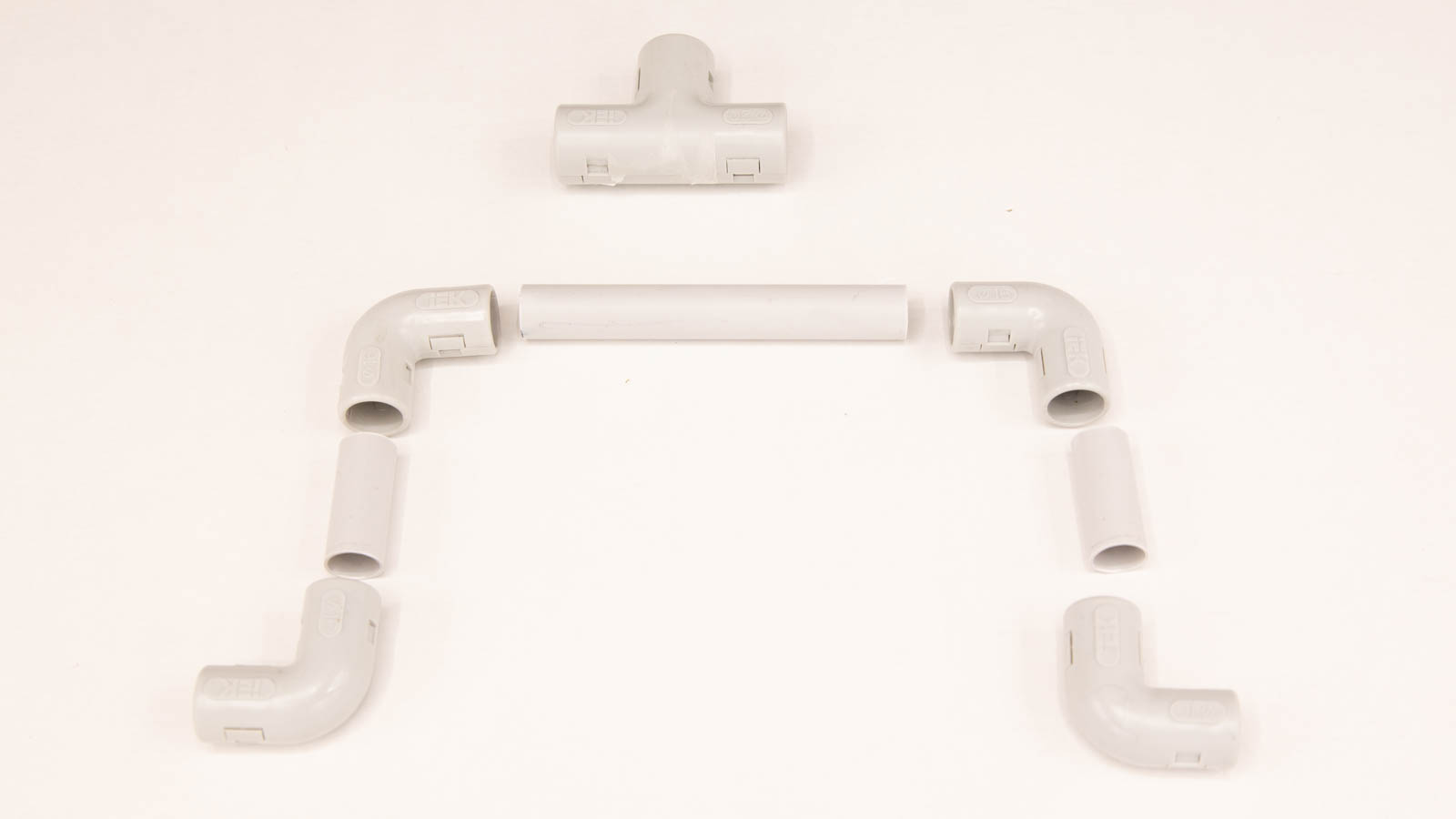

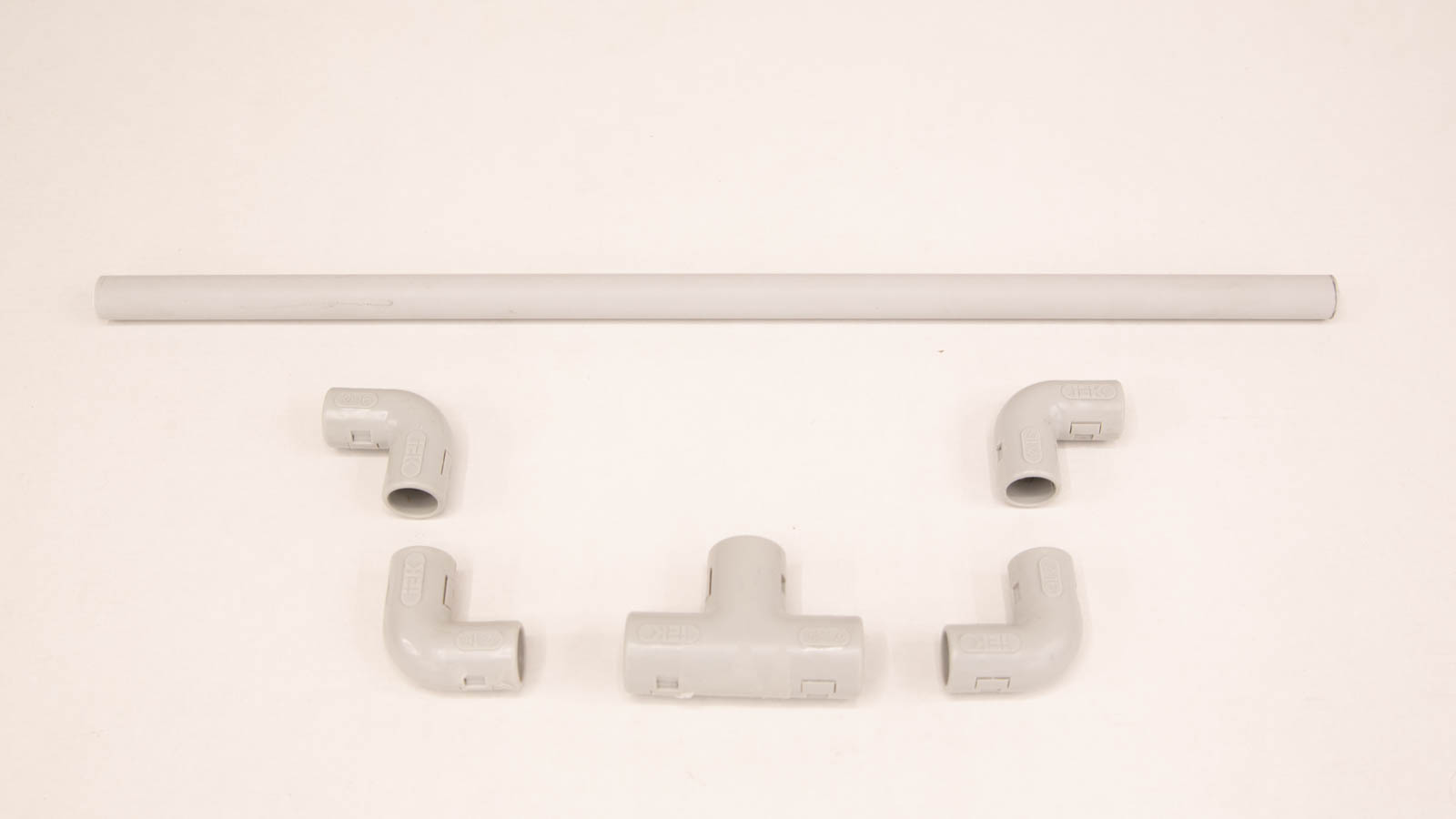

1x tube (outer diameter: 16mm)
-
4x 90 degree tube (inner diameter: 16mm)
-
1x t-section (inner diameter: 20mm)
-
1 gab. plastmasas caurule (ārējais diametrs 16mm)
-
4 gab. 90 grādu cauruļu savienojums (iekšējais diametrs 16mm)
-
1 gab. T-veida cauruļu savienojums (iekšējais diametrs 20mm)
Video instructions
video instrukcijas
photo and text instructions
attēlu un teksta instrukcijas
Tip: click on the image to read the instructions
Padoms: klikšķini uz attēla, lai izlasītu instrukcijas

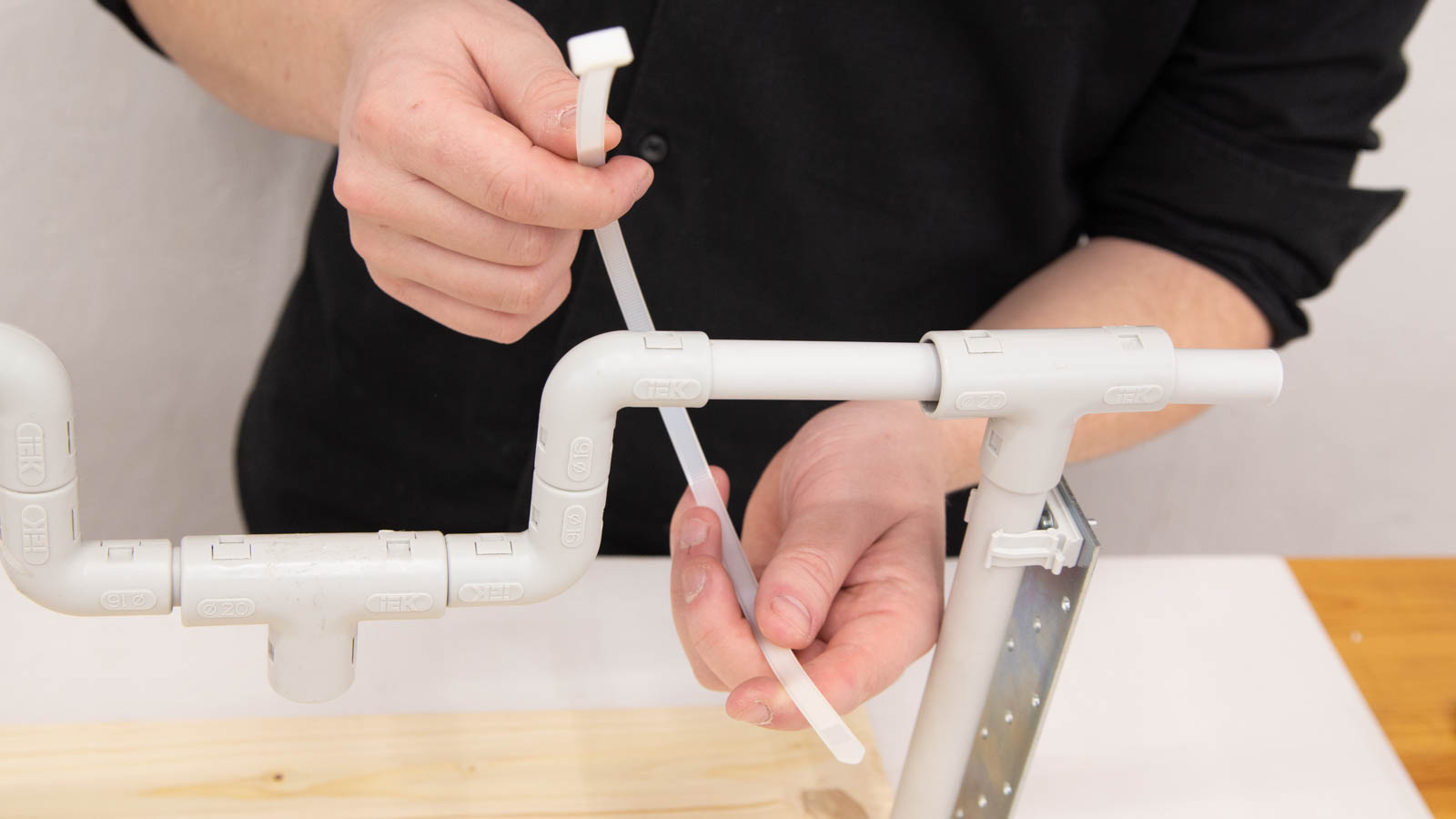

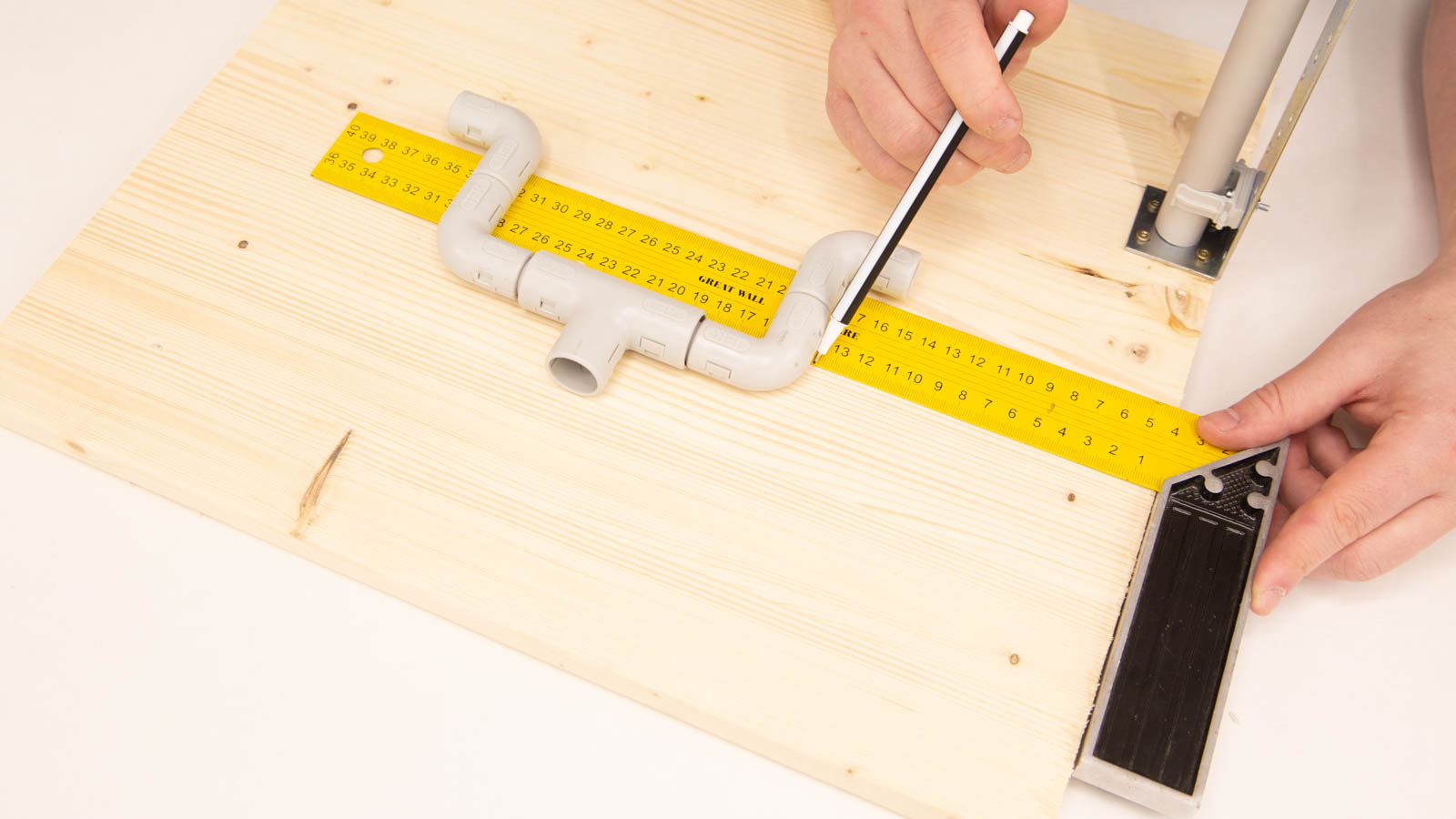

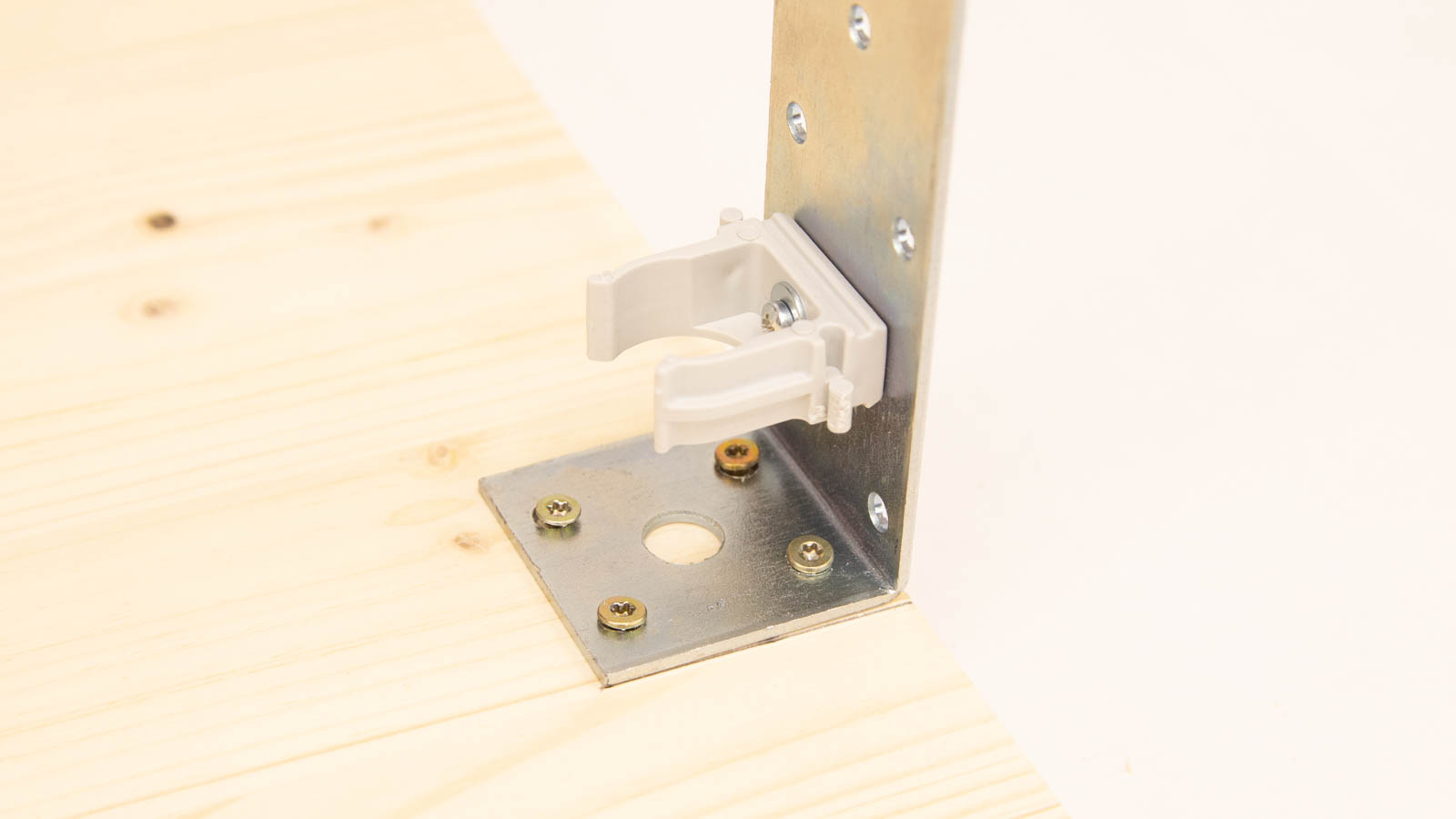

assembly
montāža
materials needed
nepieciešamie materiāli
-

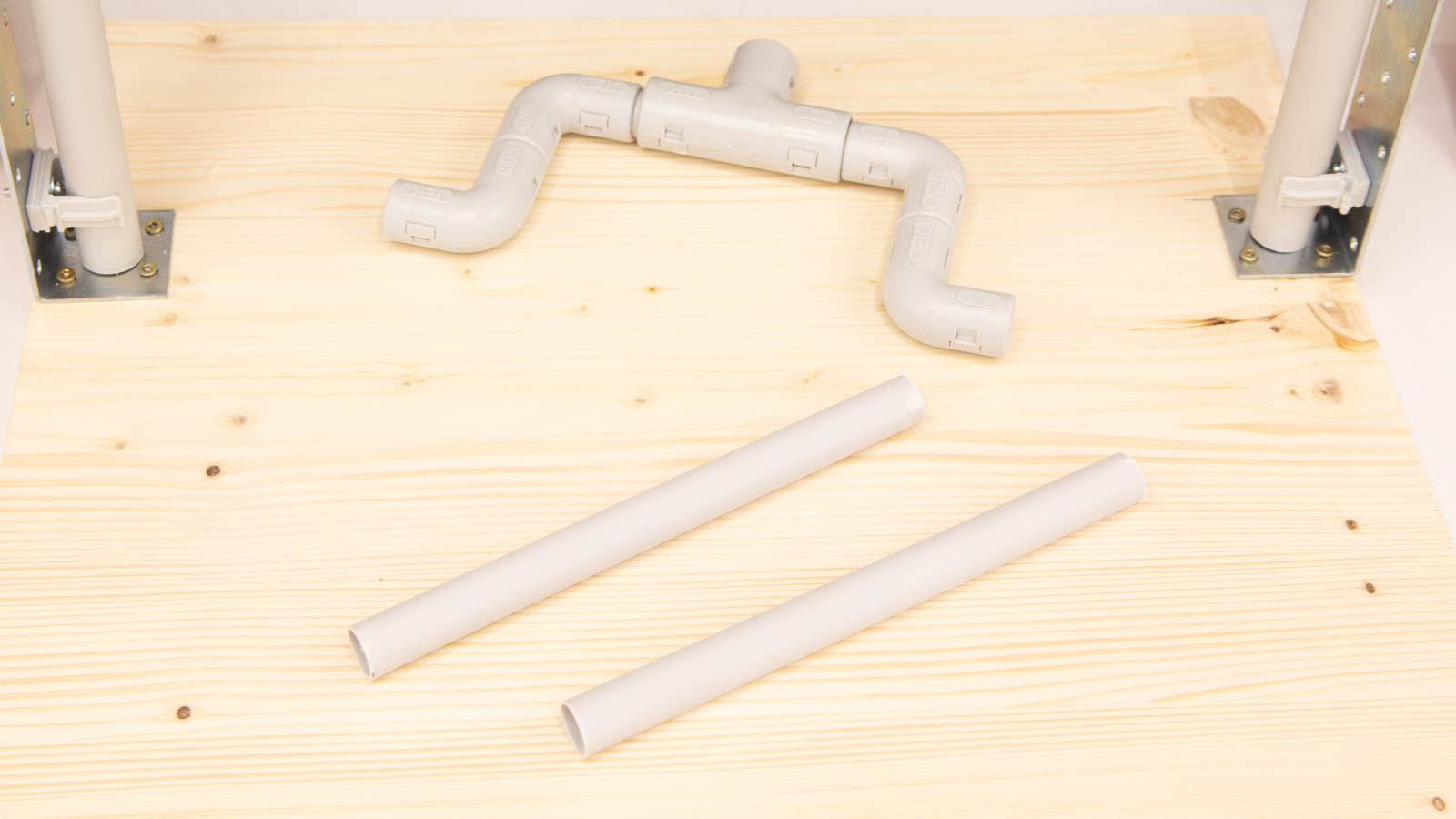

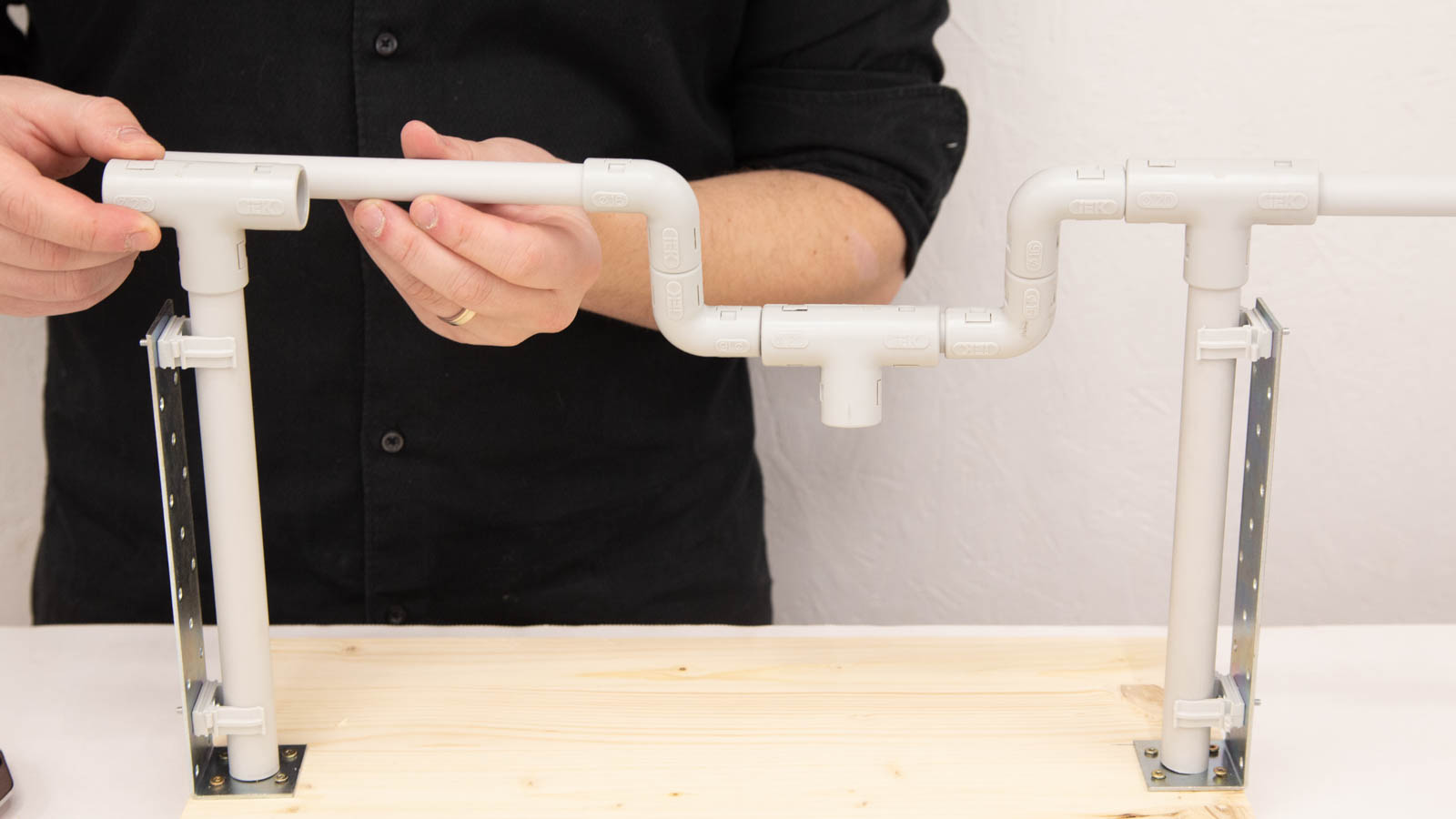

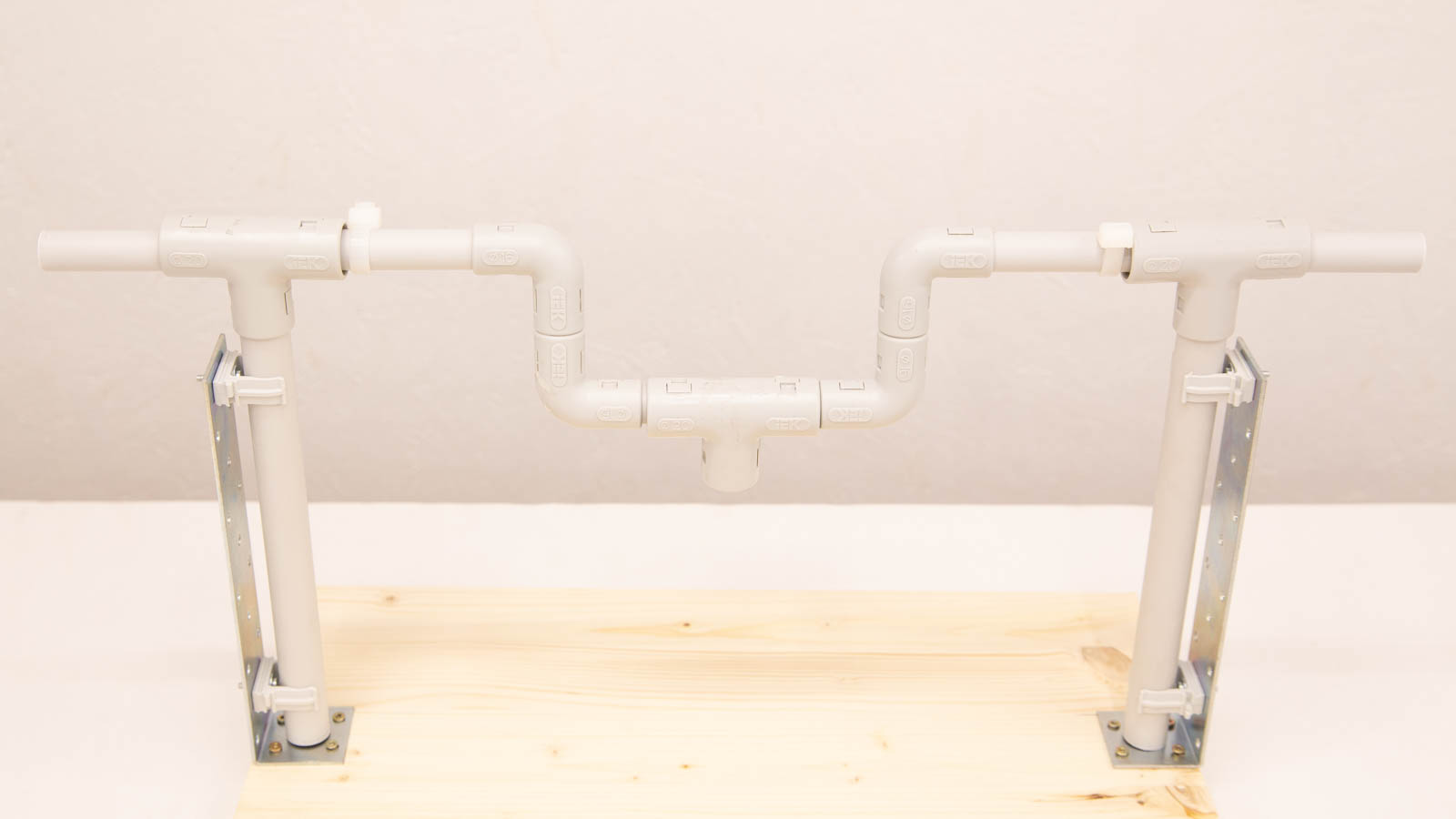

2x pillars
-

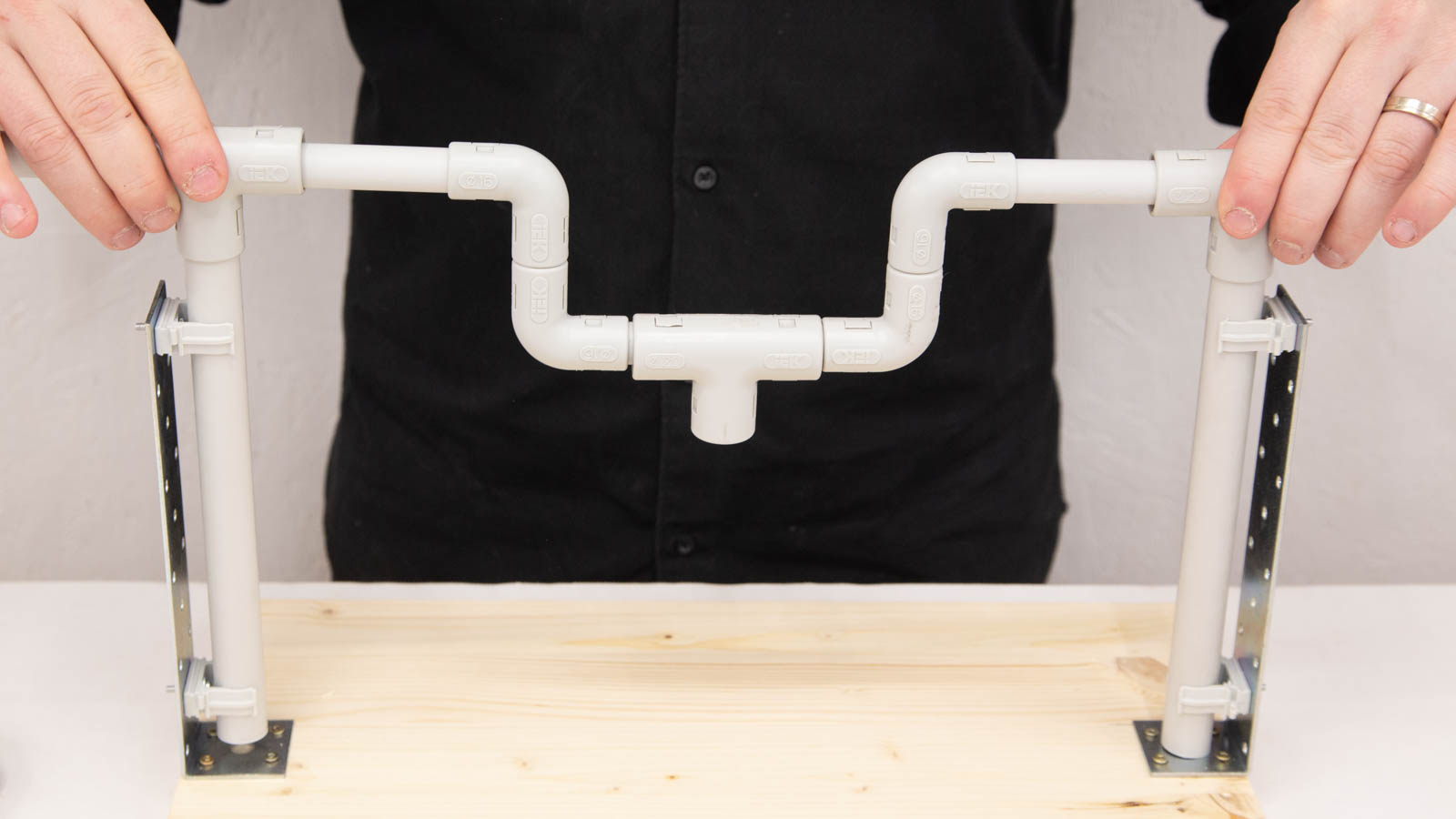

1x crankshaft
-

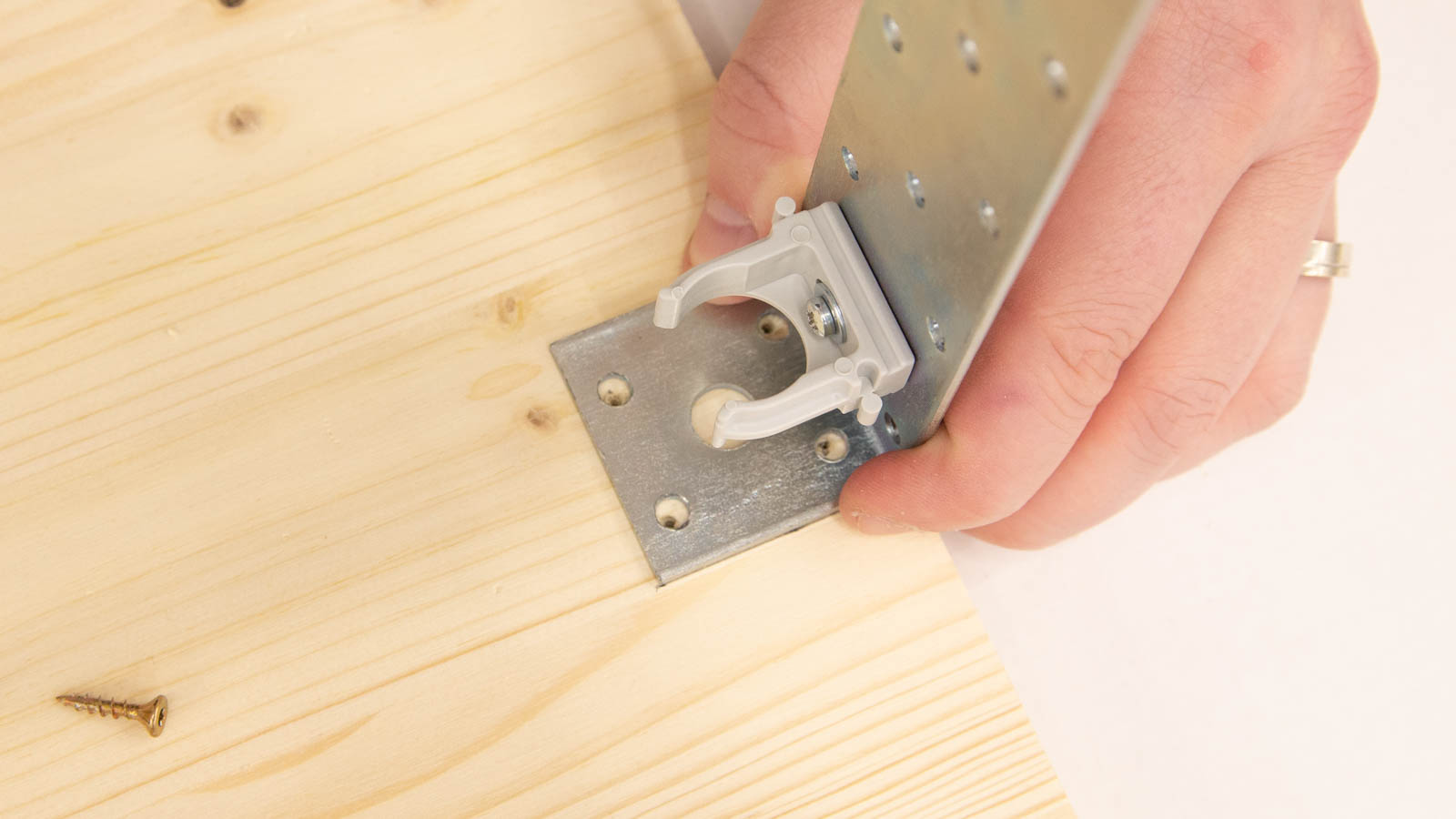

1x baseplate (wood, minimum thickness: 18mm)
-
8x woodscrews (diameter: 3mm, length: 16mm)
-
2 gab. pīlāri
-
1 gab. kloķvārpsta
-

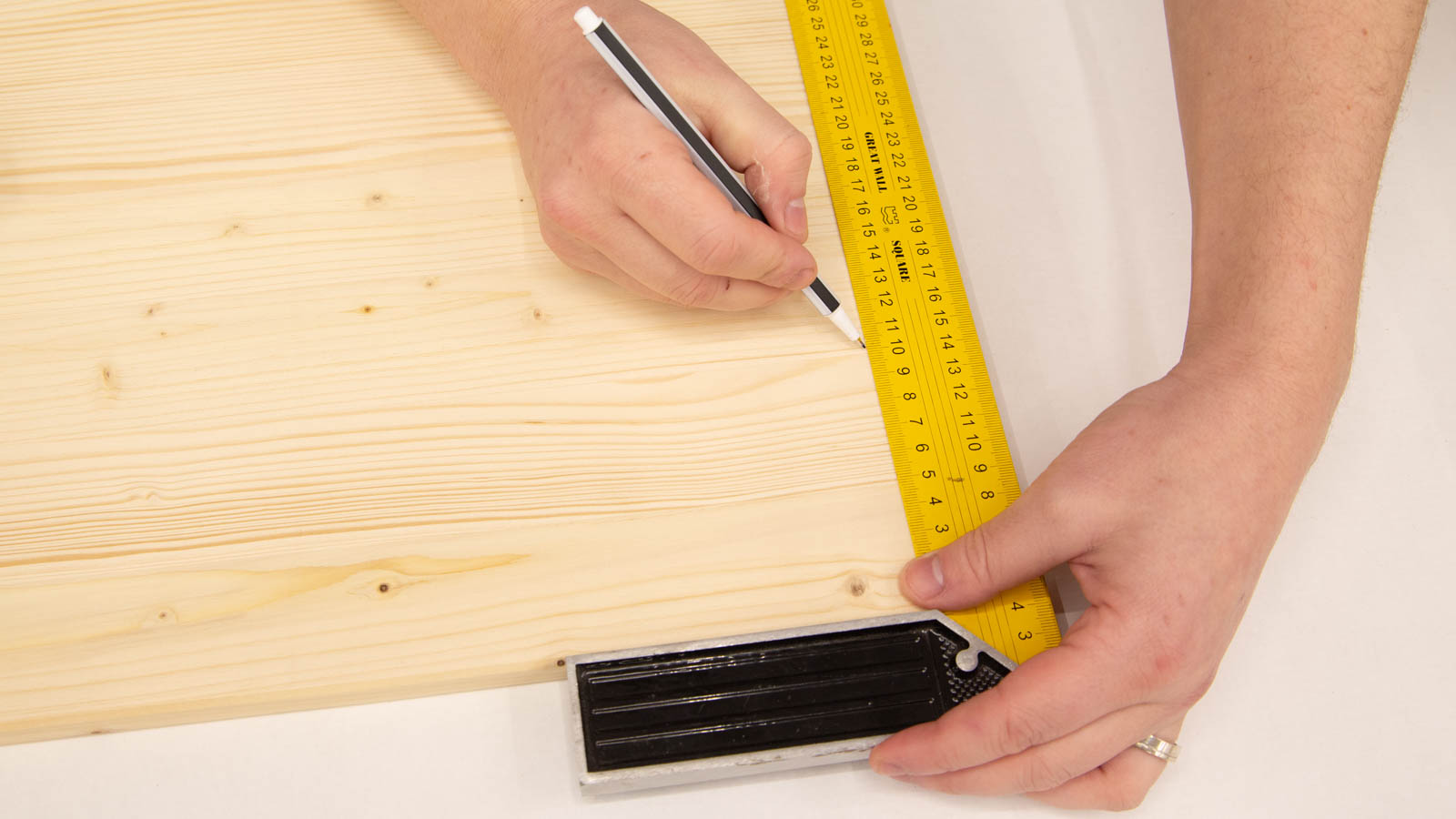

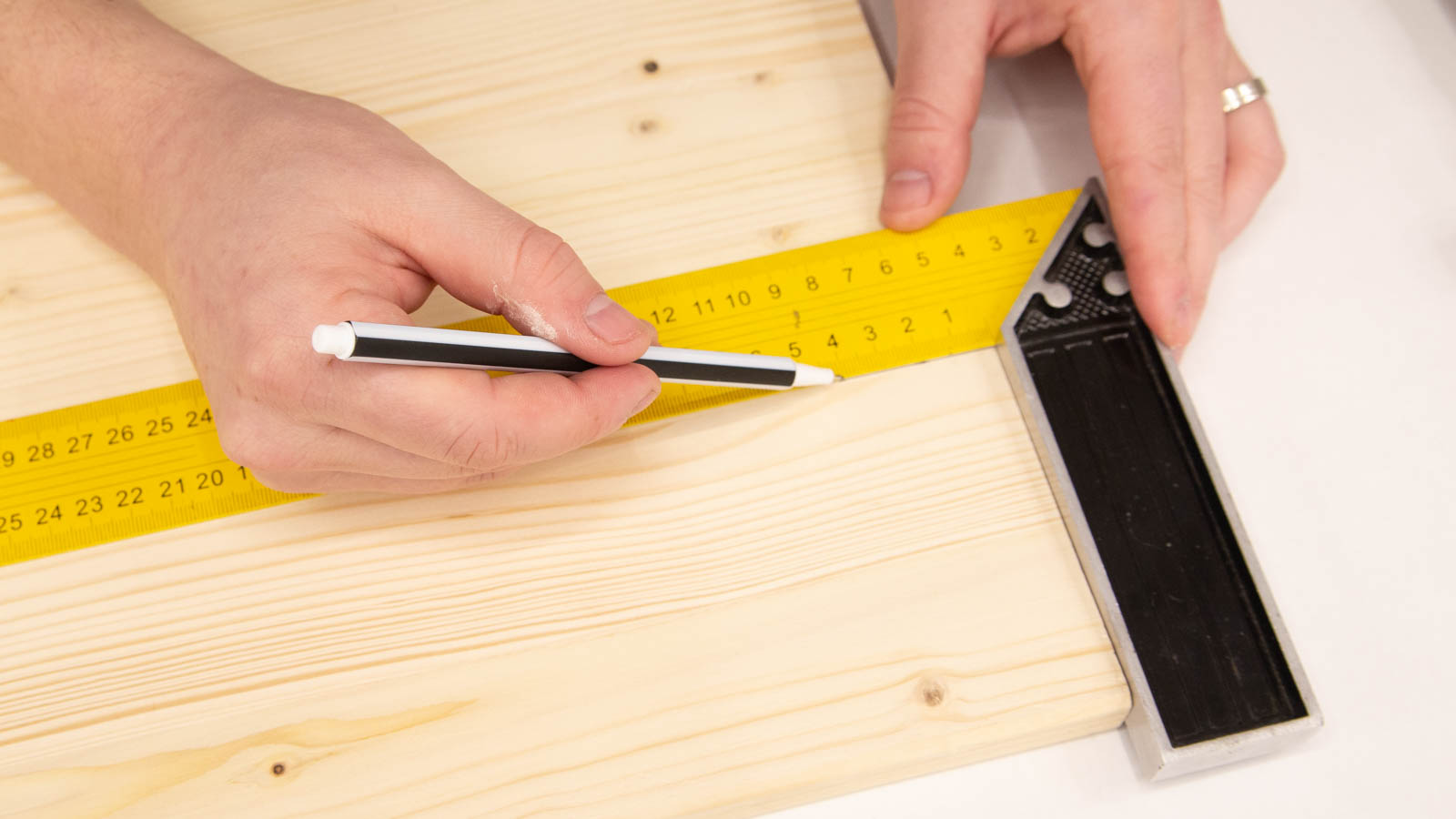

1 gab. pamatne (koks, minimālais biezums 18mm)
-

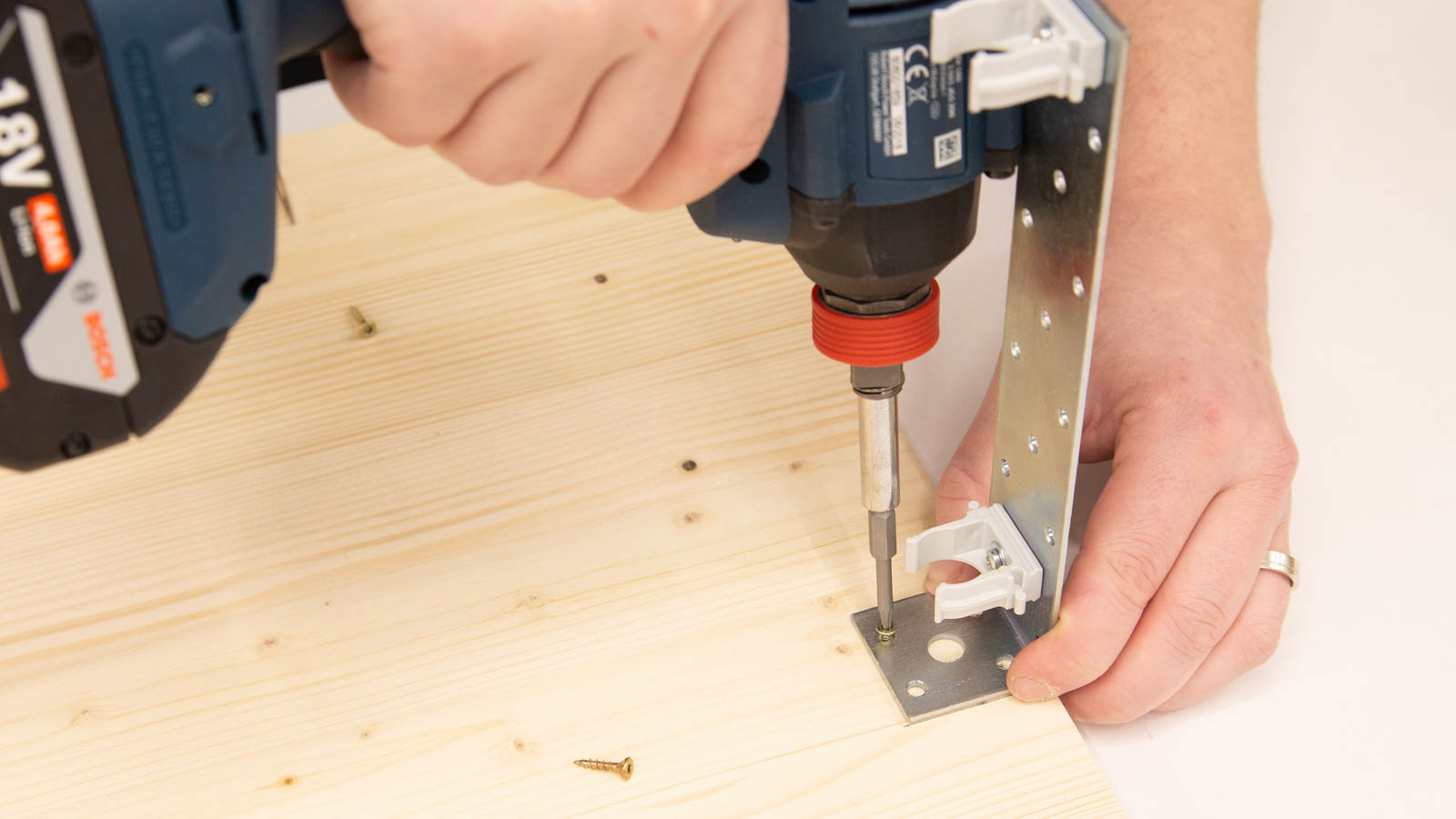

8 gab. koka skrūves (diametrs 3mm, garums 16mm)

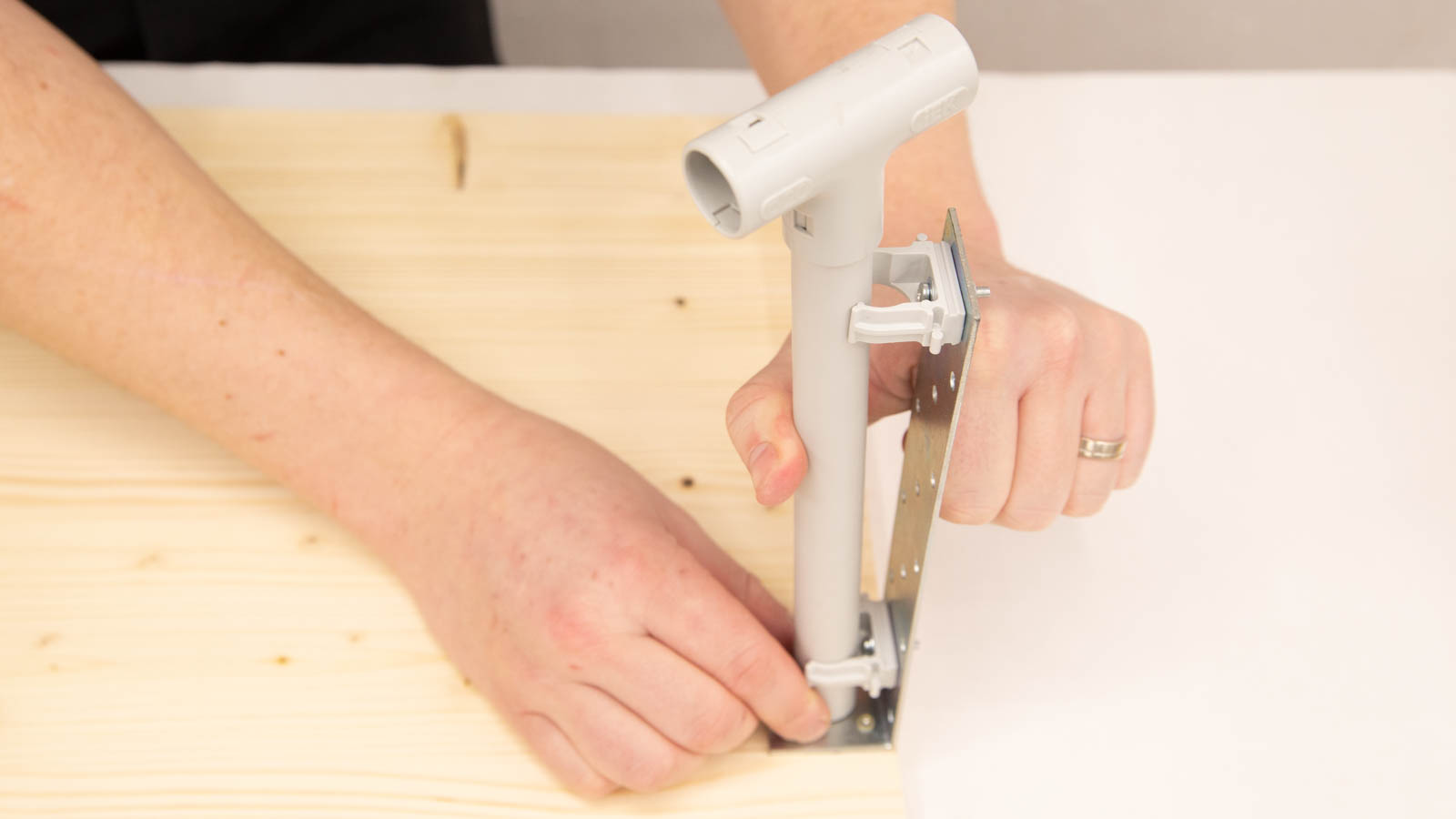

Video instructions
video instrukcijas

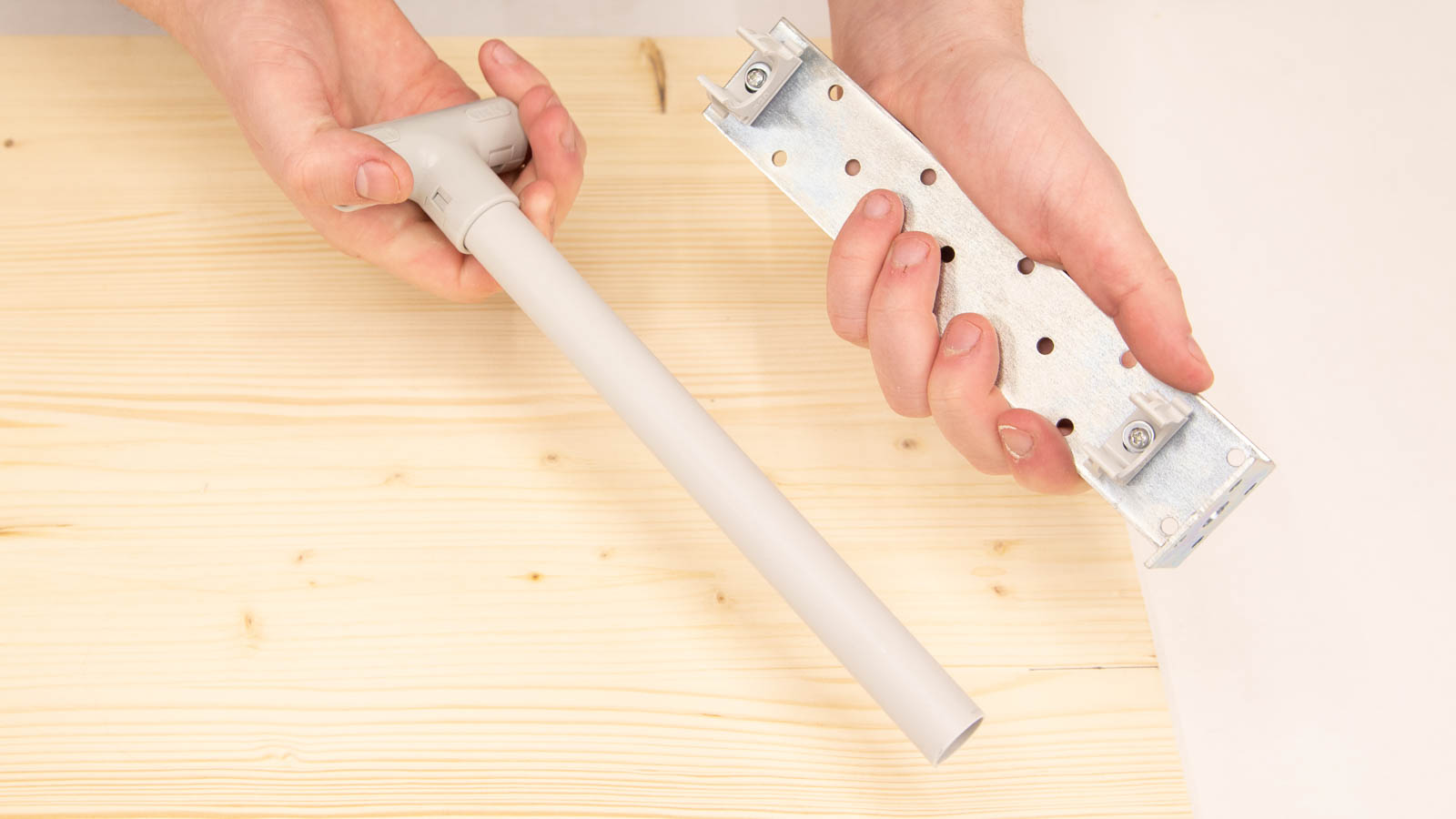

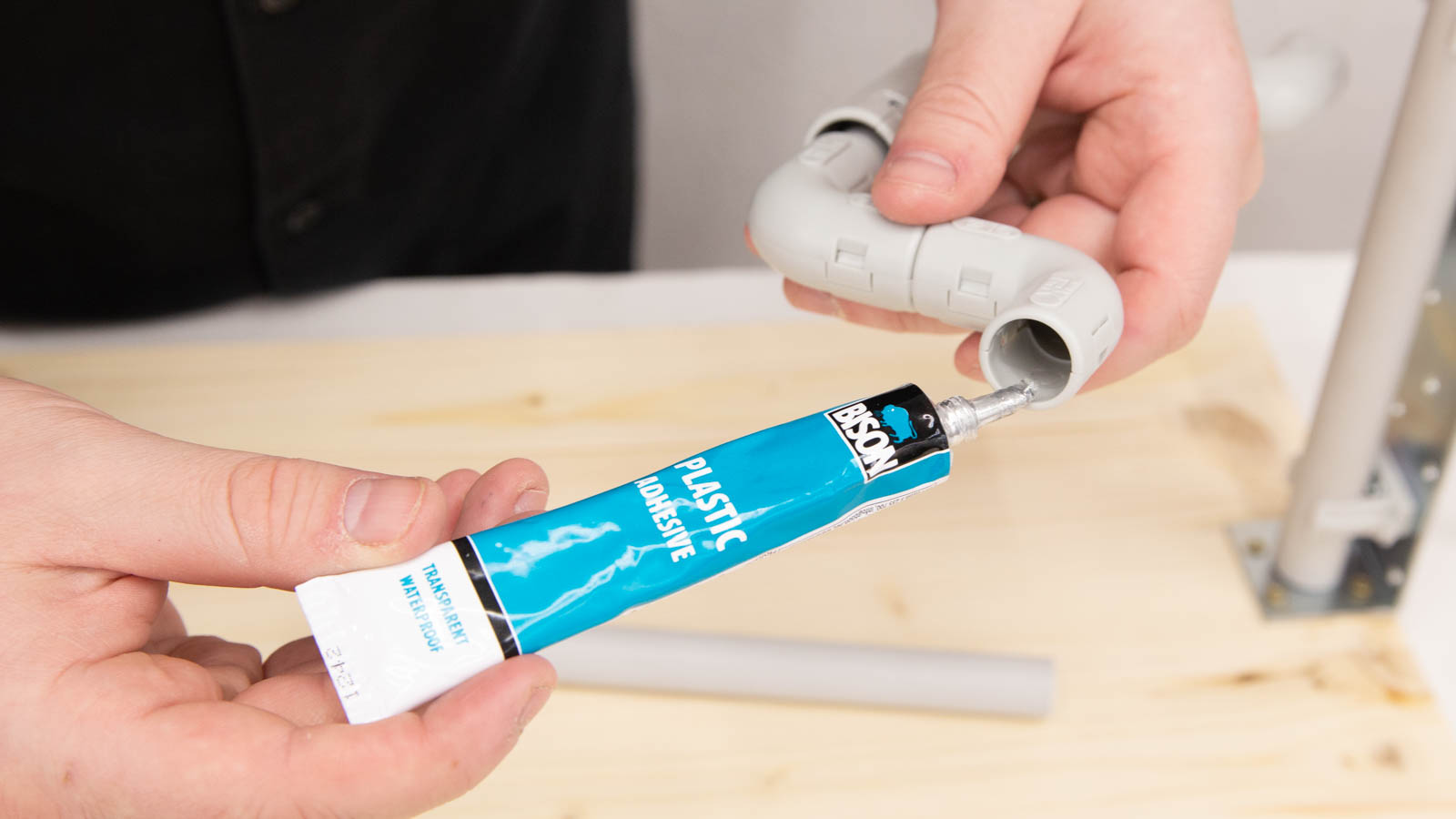

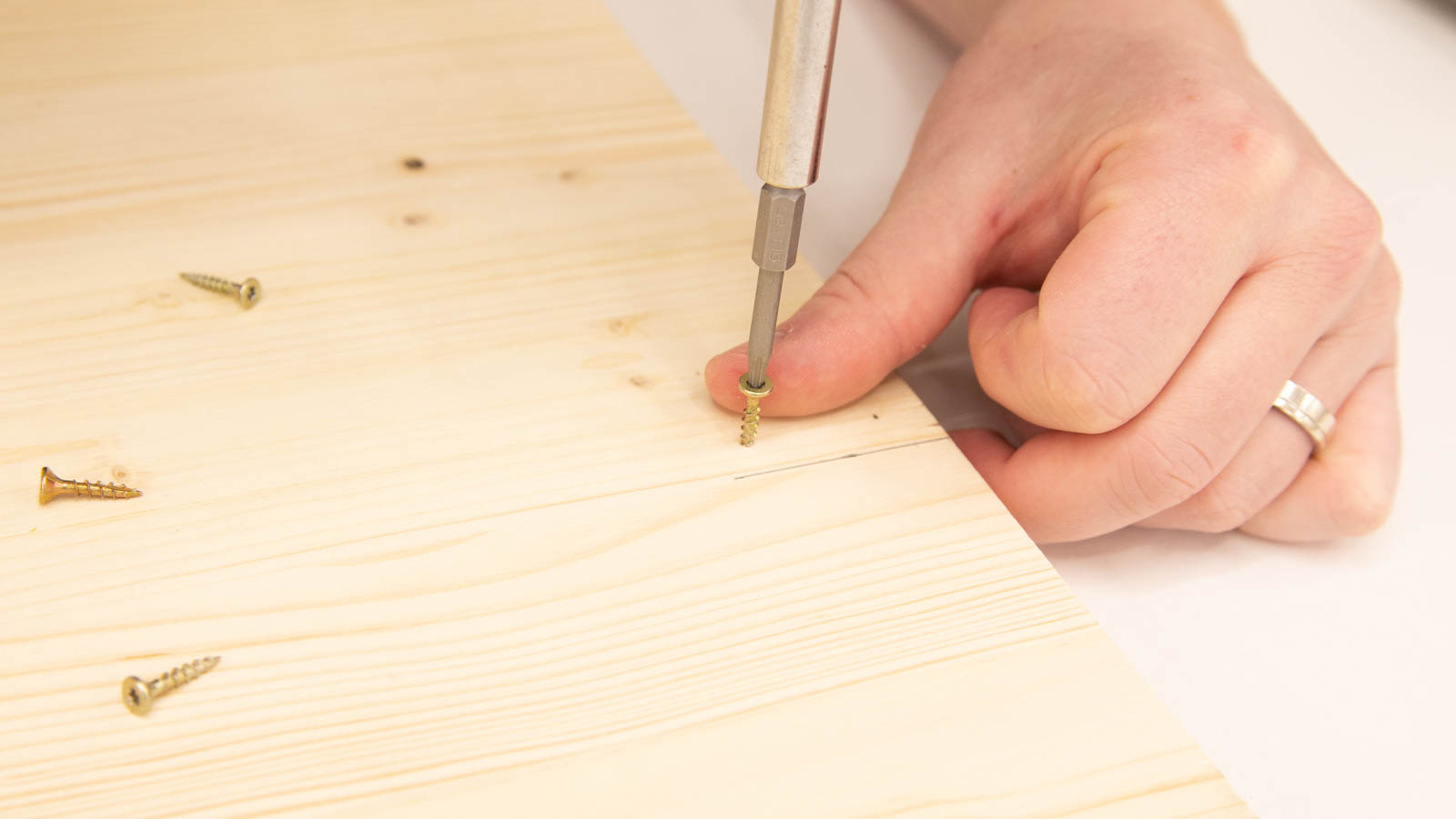

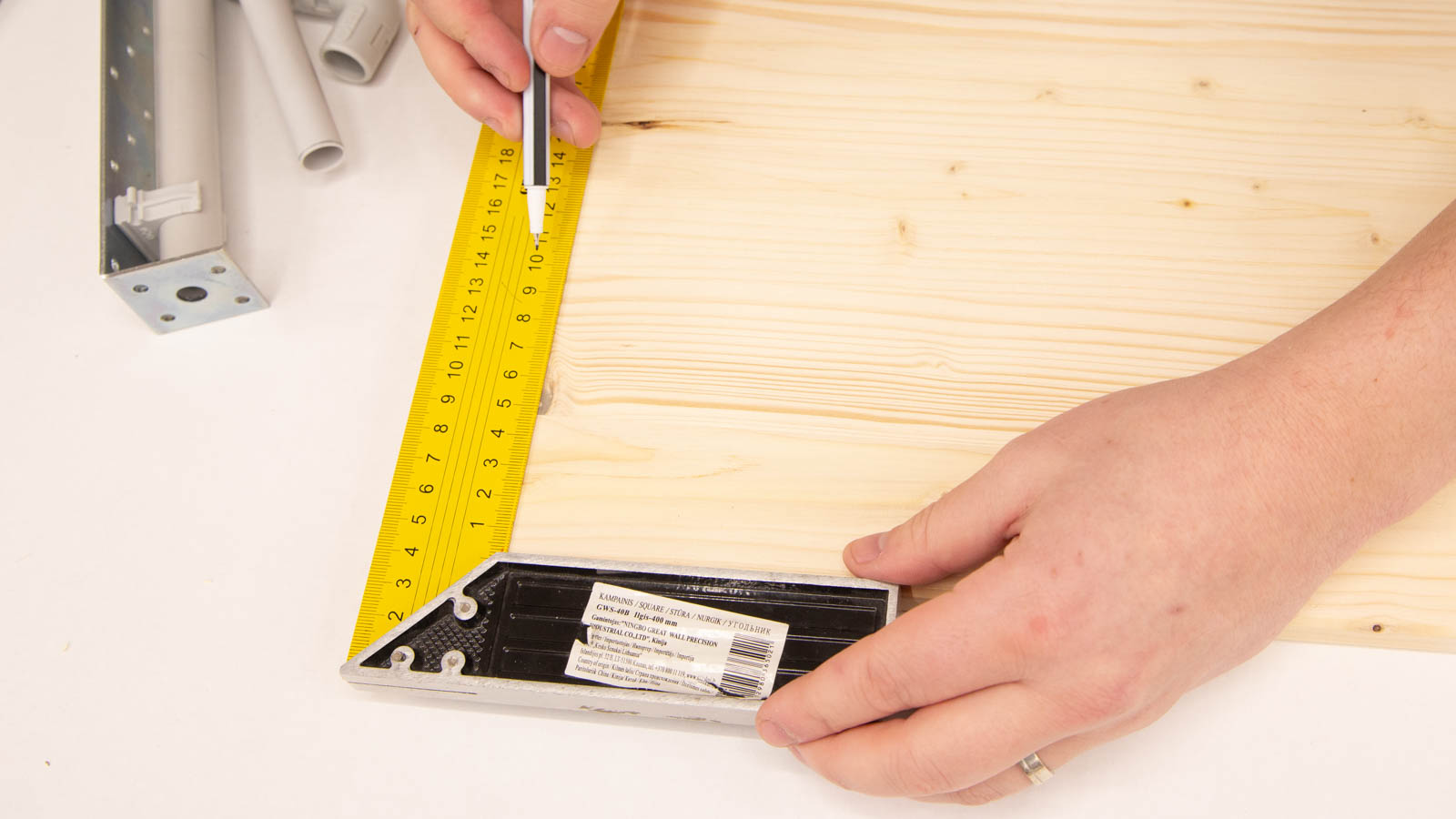

photo and text instructions
attēlu un teksta instrukcijas
Tip: click on the image to read the instructions
Padoms: klikšķini uz attēla, lai izlasītu instrukcijas
animating the arm
Rokas iekustināšana

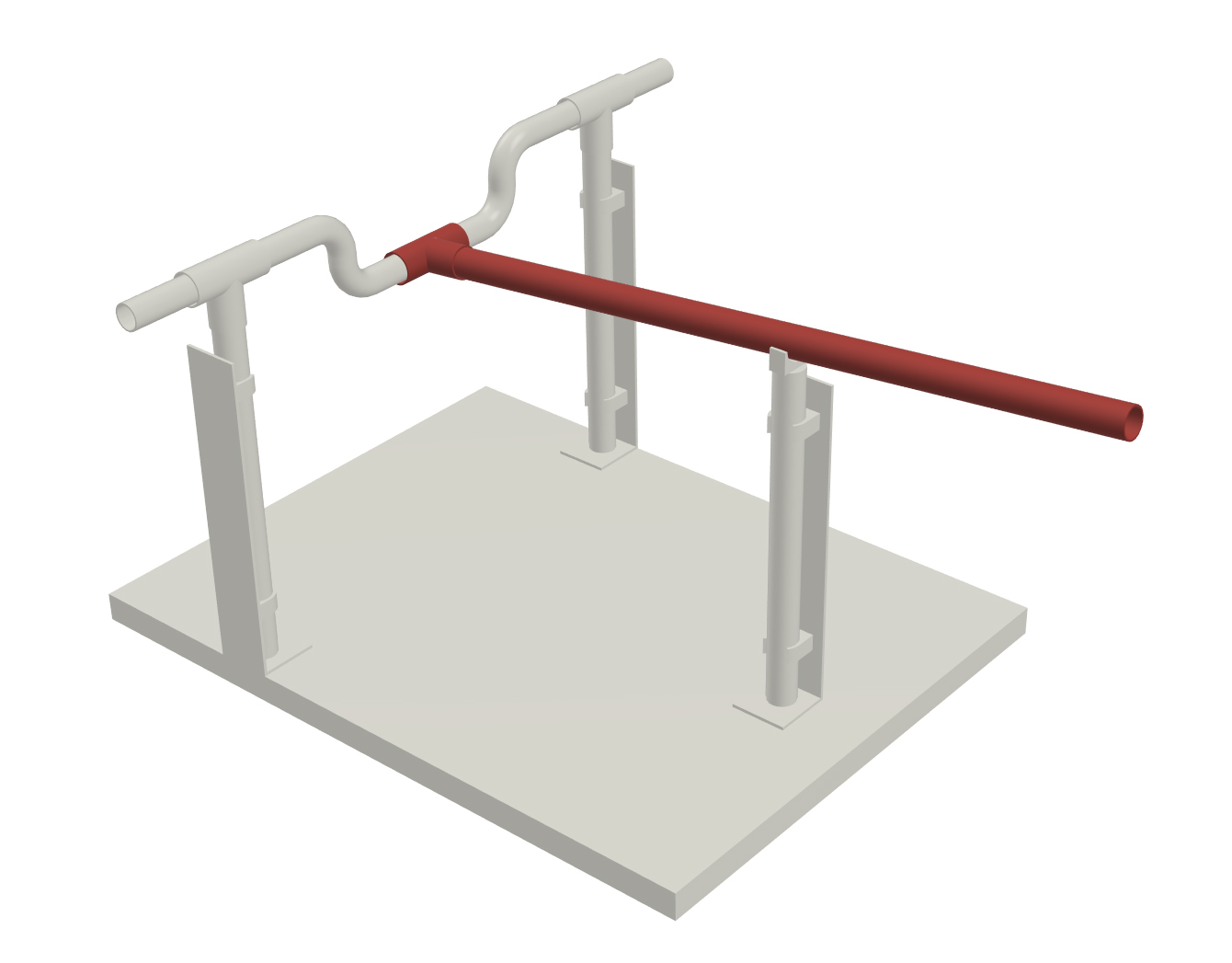

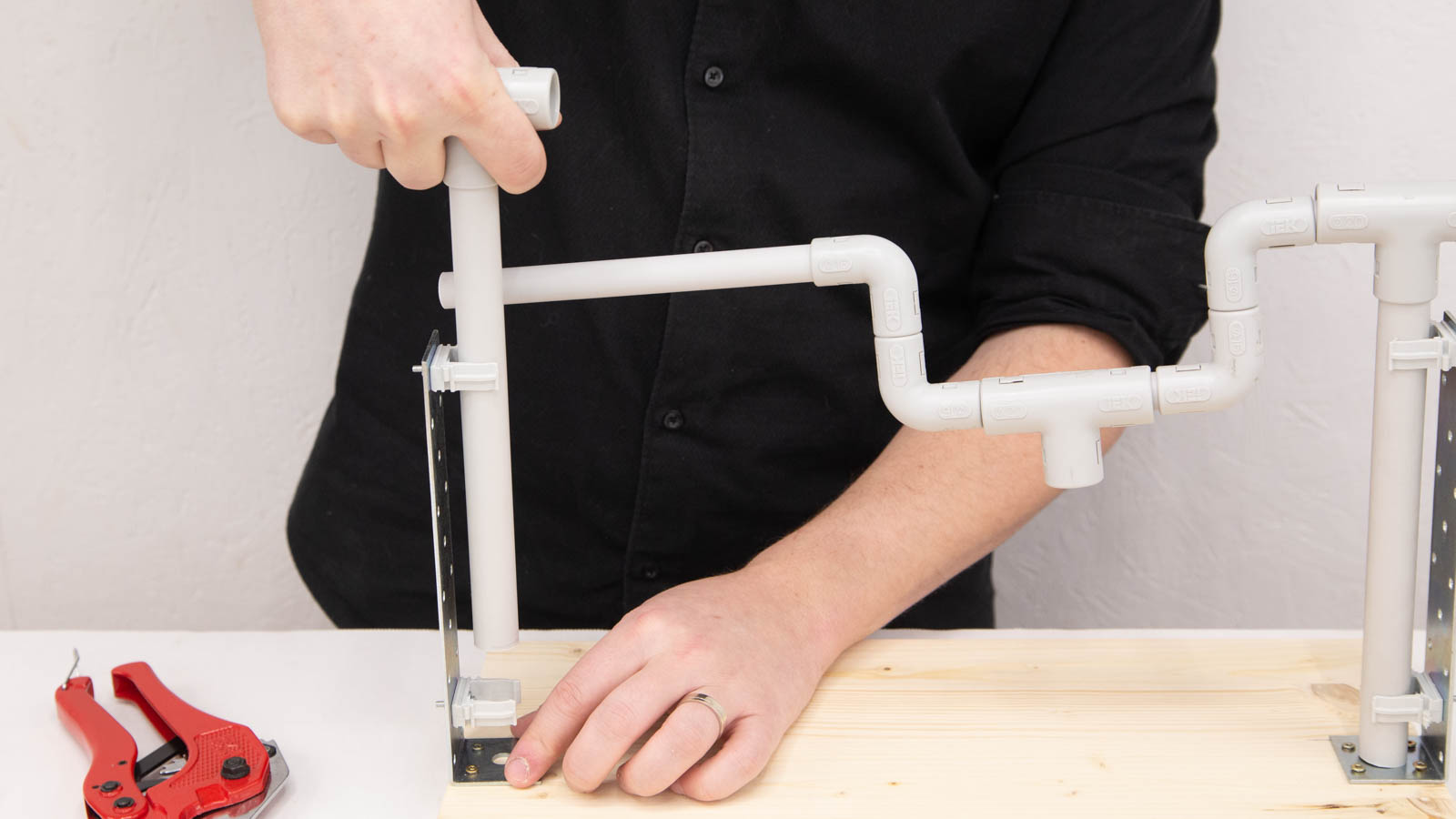

Now that you have a basic working MOCI it is time to design the movement. A simple way of transferring the circular movement of the crankshaft is by using an arm. This arm is made by attaching a 20mm diameter plastic tube to the free rotating t-section on the crankshaft. A third pillar is placed in front of it, allowing the arm to pivot. This pillar is called the fulcrum pillar, because it holds the fulcrum. The fulcrum pillar design is similar to the main pillar design but instead of using a t-section a small part of a tube is cut in half and attached to the plastic tube to create a guide that will keep the arm in place.

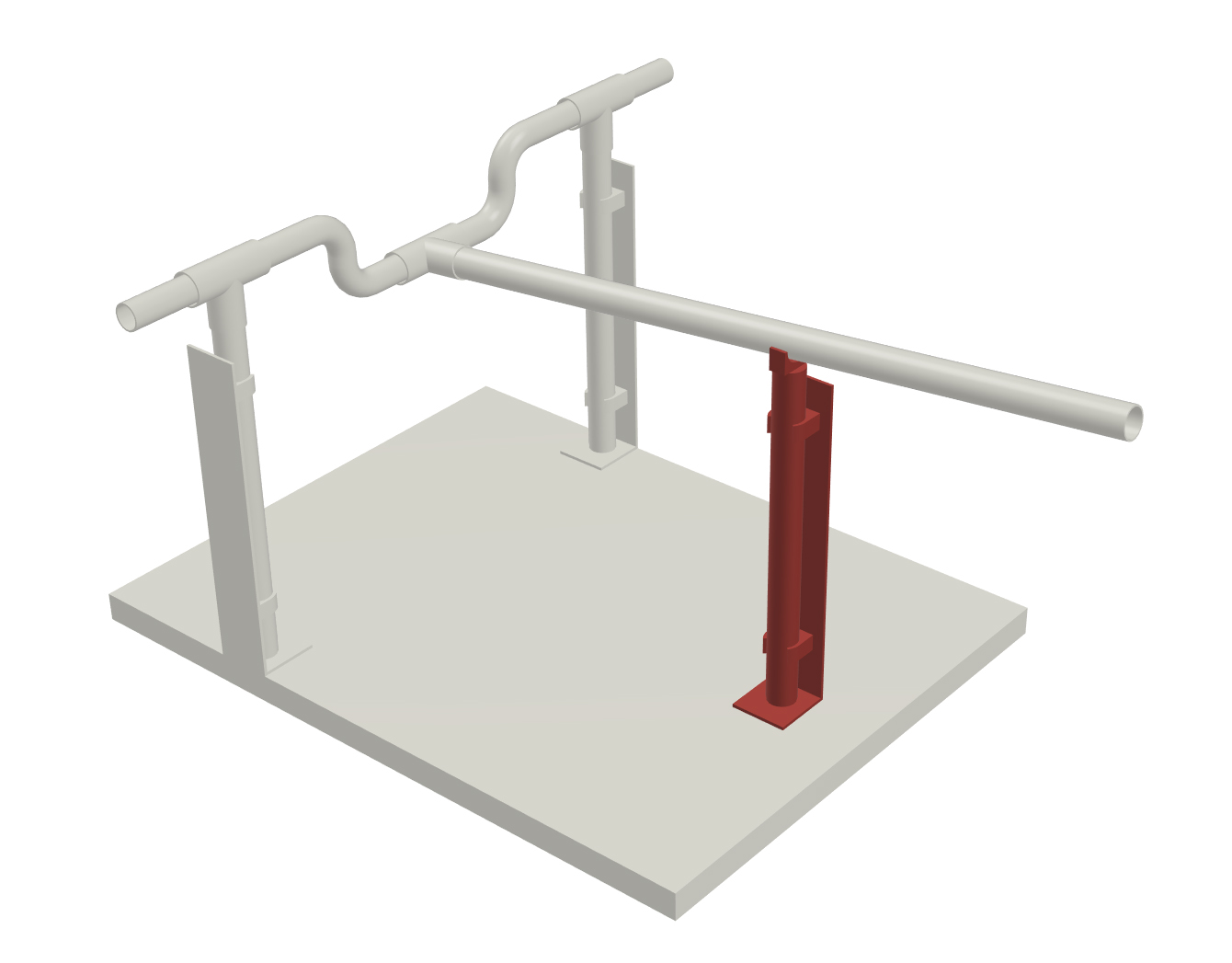

The placement of this fulcrum pillar is very important, this is the general rule:
-
A fulcrum pillar placed close to the crankshaft results in a large and tall circular motion of the arm.
-
A fulcrum placed far away from the crankshaft results in a small and flattened circular motion of the arm
You can see this quite clearly in the two videos below:
Kad esam izgatavojuši pamata MOCI detaļas, varam sākt domāt par kustības dizainu. Lai pārnestu kloķvārpstas rotācijas kustību citā kustībā, ir nepieciešams izgatavot roku. Tā izgatavota, pielīmējot 20mm cauruli brīvajam T-veida savienojumam, kurš atrodas uz vārpstas. Priekšā kloķvārpstai novietots trešais pīlārs, kurš ir tāds pats kā galvenie pīlāri, taču T-veida savienojuma vietā izmantots neliels caurules gabals, kurš pārgriezts uz pusēm, veidojot iedobi, neļaujot rokai kustēties uz sāniem.
Trešo pīlāru sauc par atbalsta pīlāru.
Izvēloties tā novietojumu, svarīgi ievērot šos nosacījumus:
-
Ja atbalsta pīlārs novietots tuvu kloķvārpstai, roka veidos plašu un augstu apļveida kustību
-
Ja atbalsta pīlārs novietots tālu no kloķvārpstas, roka veidos nelielu un lēzenu apļveida kustību
Šo principu varat apskatīt zemāk redzamajos video.
The fulcrum pillar close to the crankshaft
The fulcrum pillar close to the crankshaft
The fulcrum pillar far away from the crankshaft
The fulcrum pillar far away from the crankshaft
Connecting two MOCIs
MOCI moduļu savienošana
Connecting multiple MOCI modules is creates a unique audio visual instrument that we call a MOCI train. The connection between the modules is made by using a straight tube connector. Make sure that the pillars are at the same height!
Savienojot MOCI moduļus, mēs varam izgatavot unikālu audiovizuālu instrumentu, ko mēs dēvējam par MOCI vilcienu. Moduļi savienoti, izmantojot taisnu cauruļu savienojuma detaļu. Pārliecinies, ka pīlāri ir viena augstuma!
tips
Padomi
Here you can find several tips to help you build a well functioning MOCI

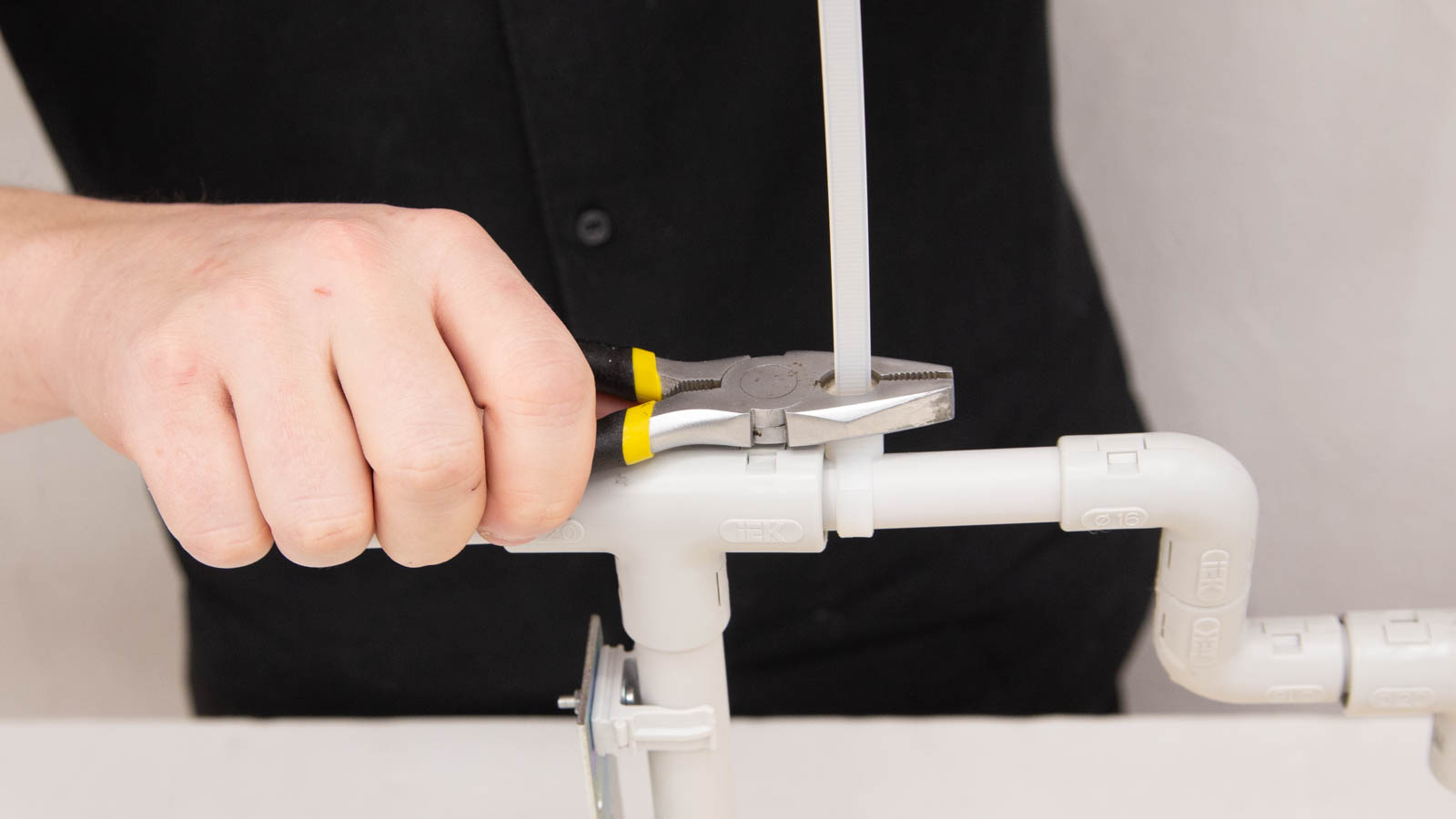

Secure the crankshaft
You might notice that the crankshaft can move along its own axis. To secure it in place, and make sure it can only rotate, you can use tie-wraps.
Tip: click on the image to read the instructions
Daži padomi labāka MOCI izgatavošanai
vārpstas nostiprināšana
Kloķvārpsta kustēsies pati pa savu asi. Nostipriniet tos nepieciešamajā pozīcijā ar savilcējiem!
Padoms: klikšķini uz attēla, lai izlasītu instrukcijas
Choose the right size board
The size of the board depends on your design and concept. Below you can find different MOCIs, all using differently sized boards.
Izvēlies pamatnes izmēru
Pamatnes izmērs atšķirās, atkarībā no ieplānotā dizaina un idejas. Zemāk varat aplūkot piemērus ar MOCI moduļiem, kuriem izmantotas dažāda izmēra pamatnes.
Add multiple cranks to the crankshaft
It is very easy to add multiple cranks to the crankshaft. Take a look at the examples below. You can see that they simple glued two cranks together.
Pievieno vairākus kloķus vārpstai
Izveidot vārpstu ar vairākiem kloķiem ir pavisam vienkārši. Piemēros redzams, kā tos salīmēt.
Build constructions for your design
Materials that we are using can be used are not only for making basic MOCI parts, but also to create additional constructions. Use angles, tubes and different types of connectors to make adjustable stands and advanced constructions for your MOCI design!
Konstrukciju izgatavošana jūsu dizainam
Izmantotie materiāli var tikt lietoti ne tikai MOCI pamata detaļām, bet arī, lai izgatavotu papildus konstrukcijas. Izgatavo sarežģītas konstrukcijas un pielāgojamus statīvus, izmantojot lenķus, caurules un dažāda veida savienojuma detaļas!
examples
paraugi
Here you will find 9 different MOCI modules including a description of the technical peculiarities.
Šeit varat apskatīt 9 MOCI moduļu paraugus un iepazīties ar to tehniskajām īpatnībām.
MOCI train
As the name implies, a MOCI is modular. This means you can connect MOCIs together to create a MOCI train.
MOCI vilciens
Kā jau nosaukumā minēts, MOCI ir modulārs. Tas nozīmē, ka vari savienot vairākus MOCI kopā, lai izveidotu MOCI vilcieniņu!
motor
This is the motor module and is used to drive all other connected MOCIs. It has two output shafts (left and right) and uses a gear transmission to increase the torque. Because of the gears the motor has to turn twice for a connected MOCI to turn once.
The gears have been made with a laser cutter. You can download the files here:
Motors
Šis ir motora modulis un tiek izmantots, lai iekustinātu pārējos savstarpēji savienotos MOCI moduļus. Tam ir divas izejošās vārpstas, kā arī zobrati griezes momenta palielināšanai. Viens MOCI moduļa apgrieziens ir divi motora apgriezieni, tādēļ motors griežas divreiz ātrāk.
Zobrati ir izgatavoti ar lāzergriezēju. Šeit varat lejuplādēt nepieciešamo failu:
gears.svg

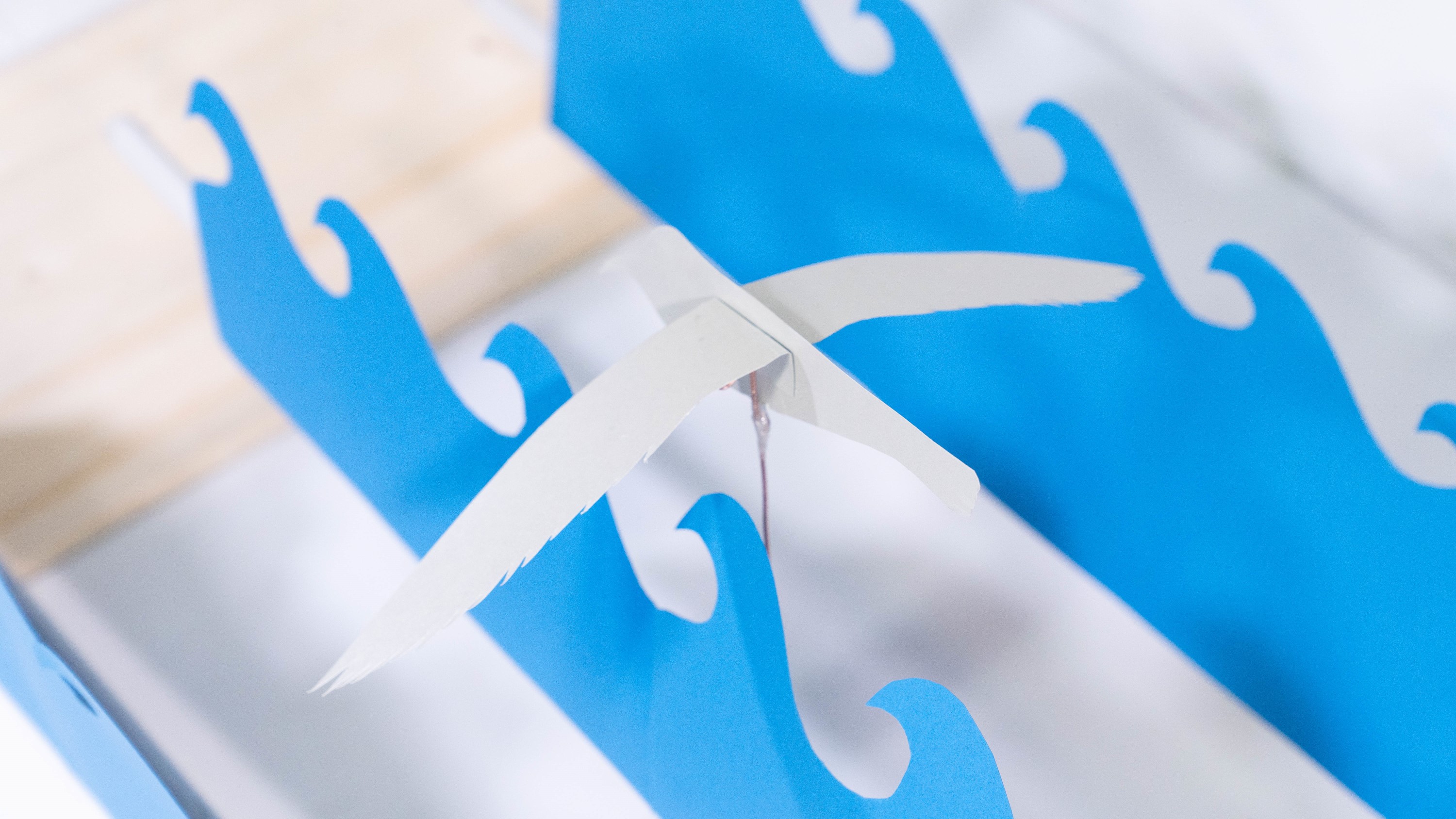

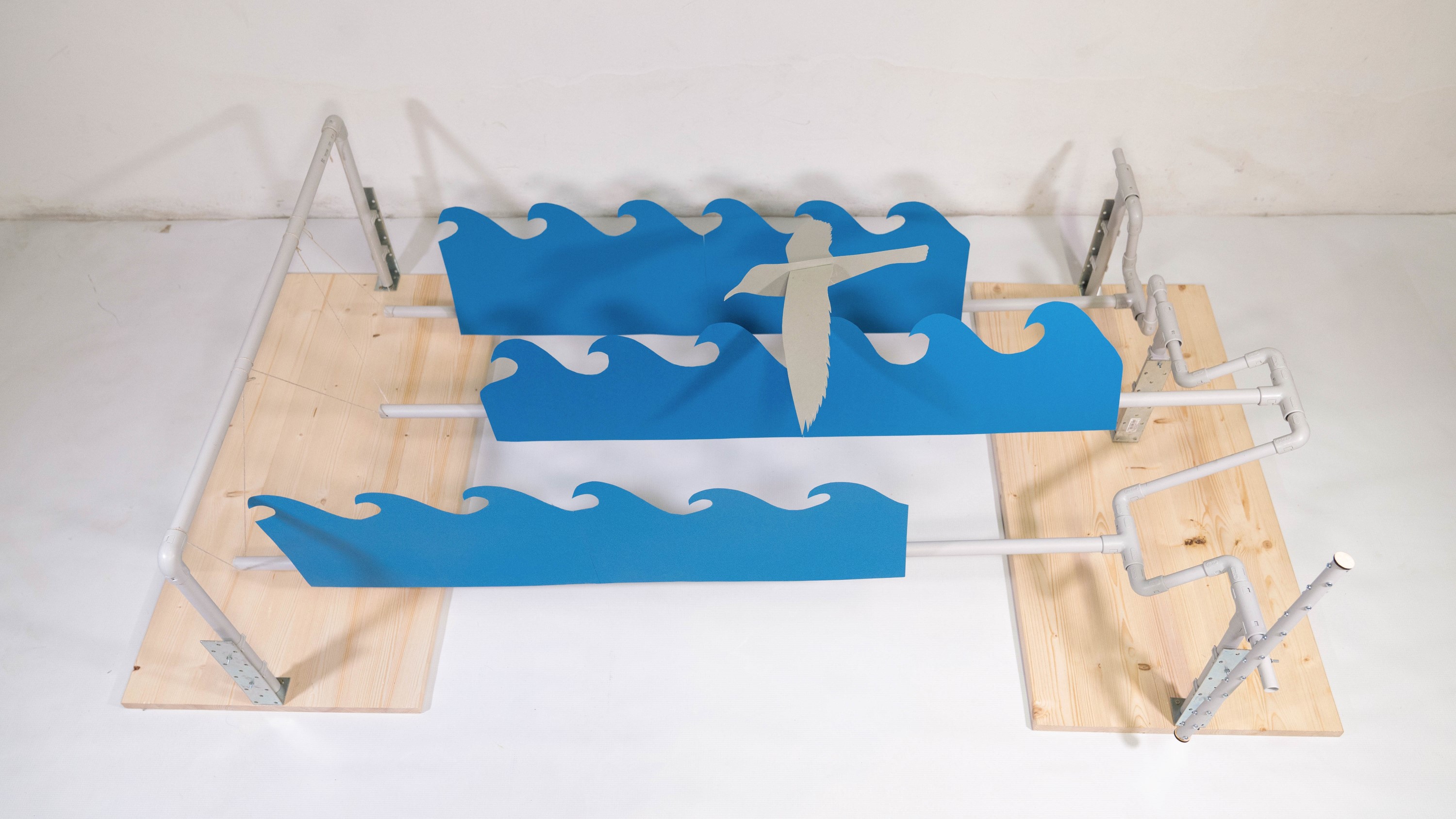

Making waves (made by Elza Ozola)

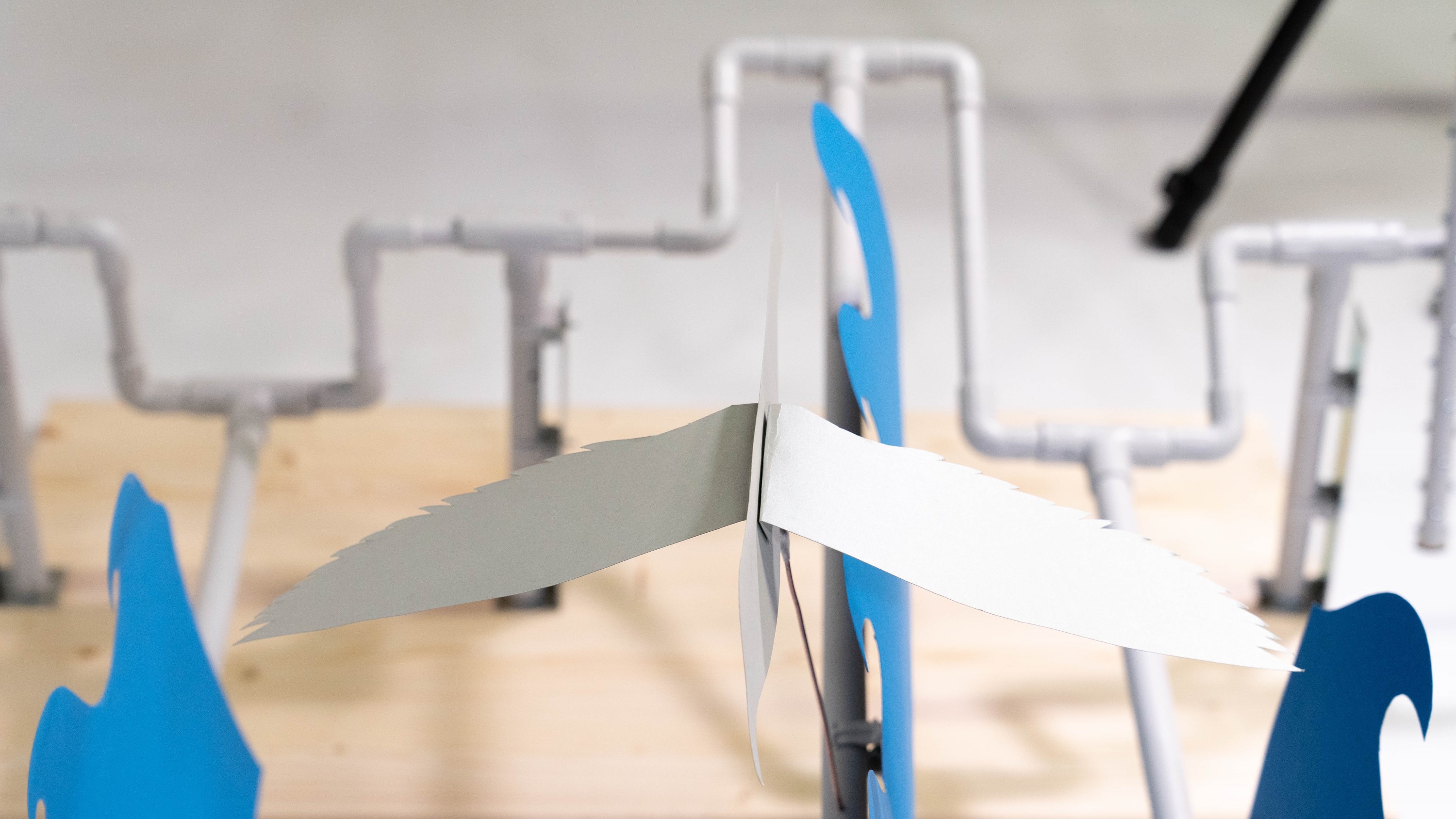

This modules uses three cranks. Each crank is connected to a shaft which holds cardboard cutout in the shape of waves. Because the cranks are at an offset to each other, they move at different moments, simulating the movement of water.
viļņošanās (Izgatavoja — Elza Ozola)
Šim modulim ir trīs kloķi un trīs rokas. Katra roka tur no kartona izgrieztus viļņus. Katrs kloķis ir pagriezts citā lenķī, tādējādi katrs vilnis piezemējas citā momentā, simulējot viļņu kustību ūdenī.

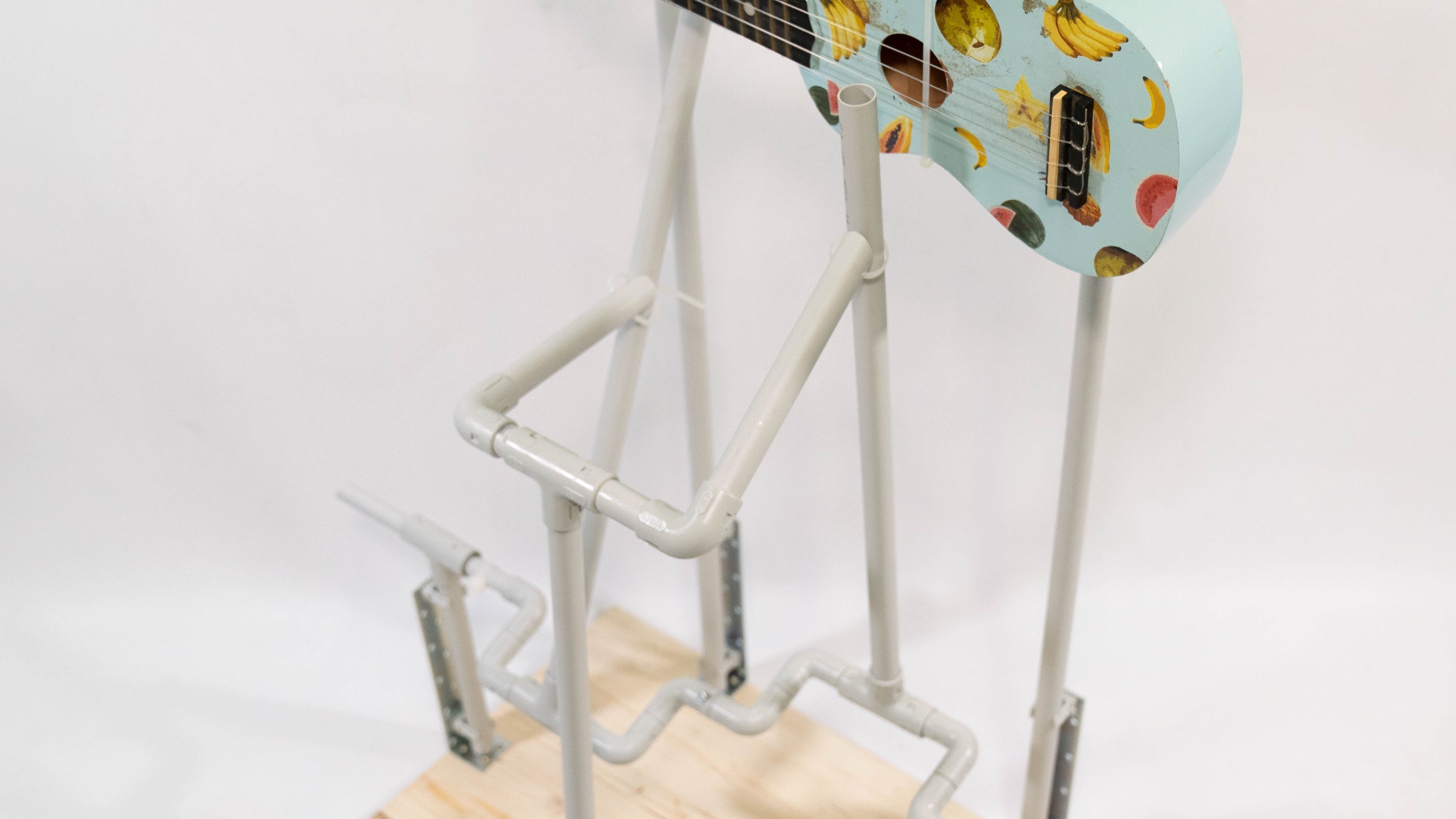

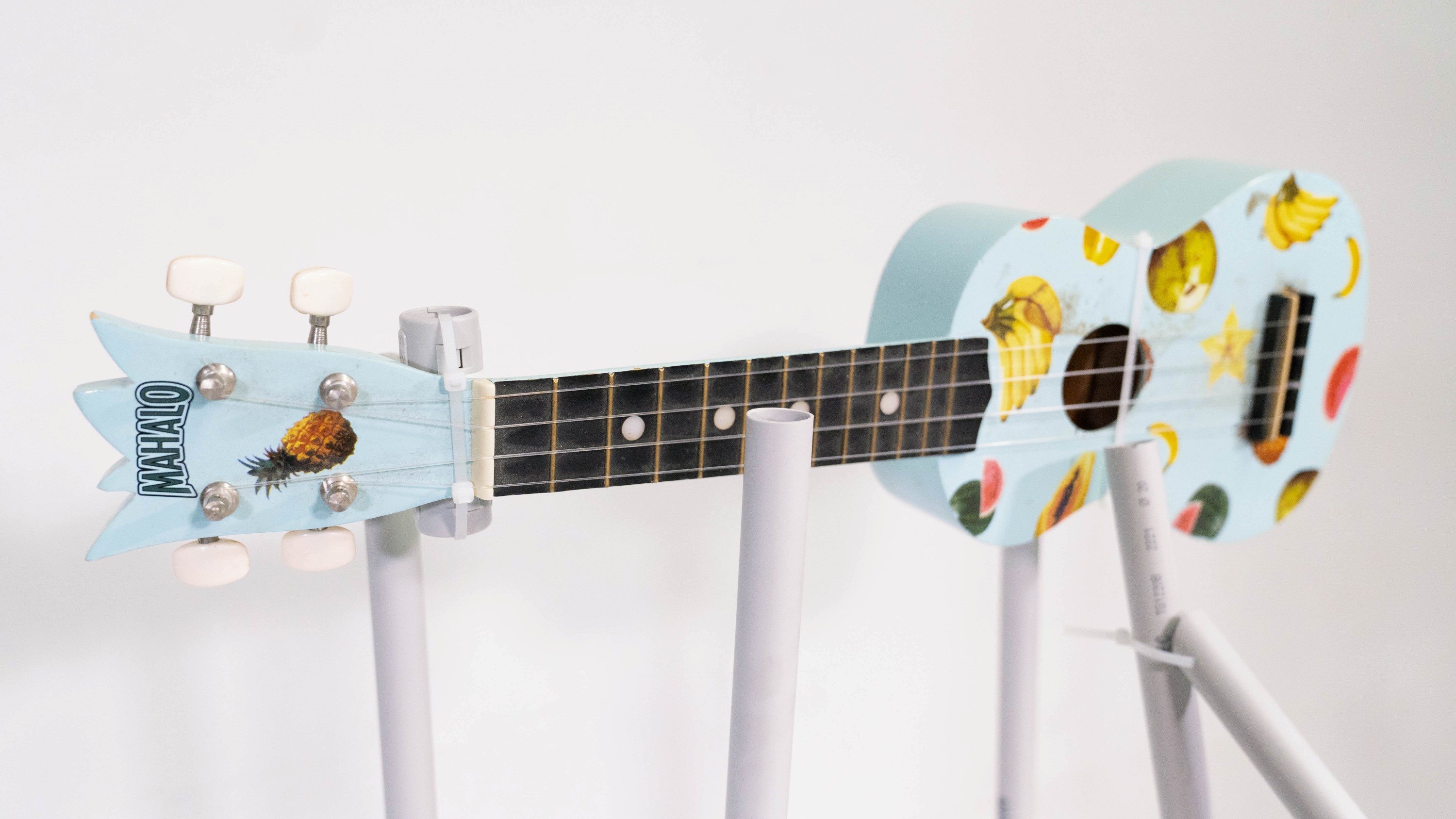

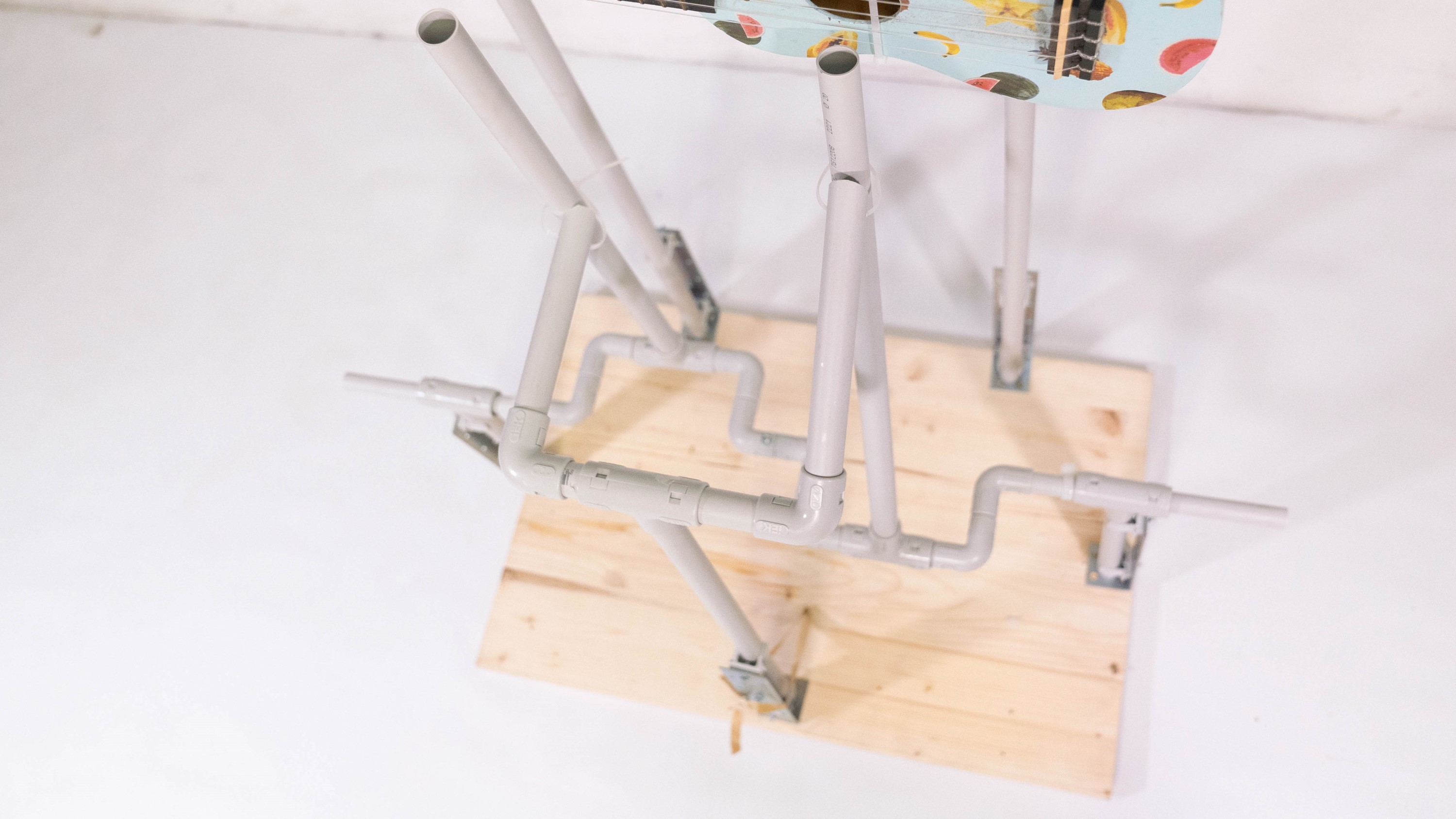

Ukulele player (made by Rogier Jupijn)
This module is built to work in a vertical manner. Two shafts move in a somewhat circular motion and hit the strings of the ukulele. The ukulele is leaning forward to make sure there is enough contact between the ends of the shafts and the strings.
ukuleles spēlētājs (Izgatavoja — Rogier Jupijn)
Šis modulis ir veidots vertikāli. Divas rokas tiek kustinātas apļveida kustībā, lai pieskartos ukuleles stīgām. Ukulele ir novietota nedaudz slīpi, lai rokas varētu to aizsniegt.

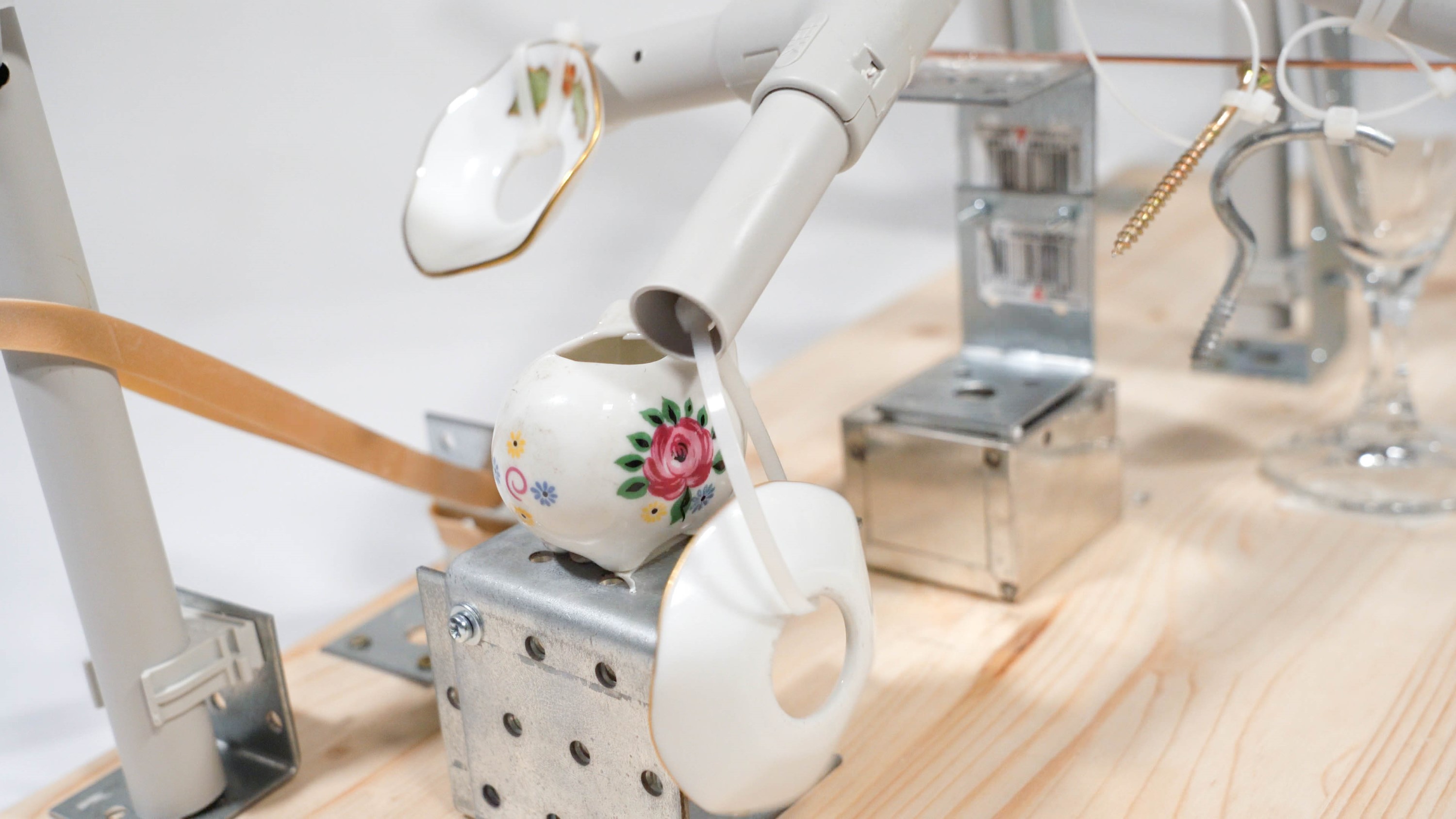

Porcelain percussion (Made by Kristofers Harijs Antāns)
This free moving shaft connected to crank makes quite a violent motion in this module. This is because of the placement of the third pillar (the pillar that holds and guides the working shaft). This pillar is places relatively close to the crankshaft which creates a big circular motion.
porcelāna perkusijas (Izgatavoja — Kristofers Harijs Atāns)
Šī moduļa roka rada diezgan agresīvu kustību. Tā rodas trešā pīlāra atrašanās vietas dēļ. Trešais pīlārs ir nepieciešams, lai turētu roku un virzītu tās kustību. Pīlārs atrodas tuvu kloķvārpstai un ir gandrīz vienā augstumā ar tās asi, tādējādi veidojot lielu apļveida kustību.

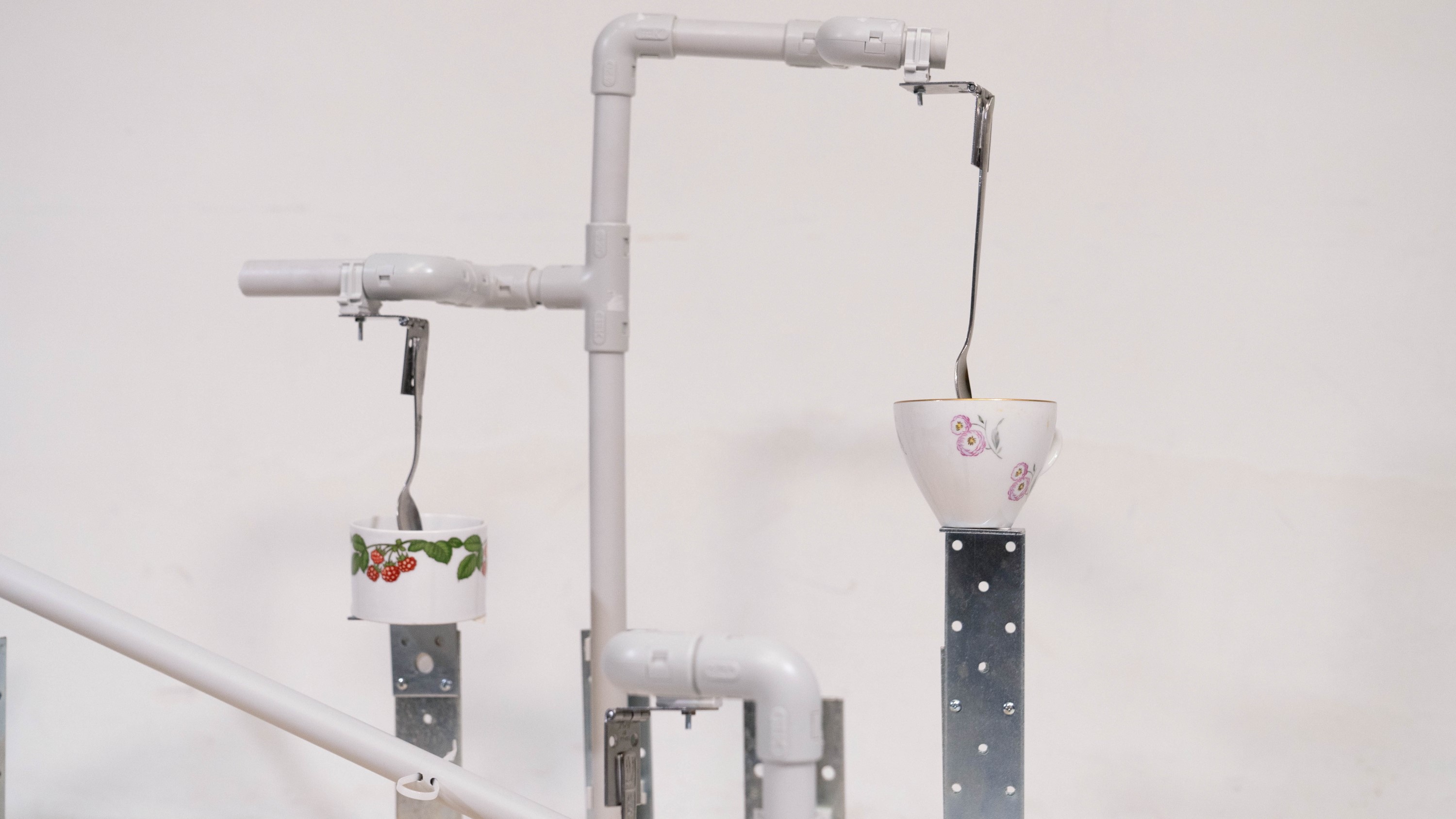

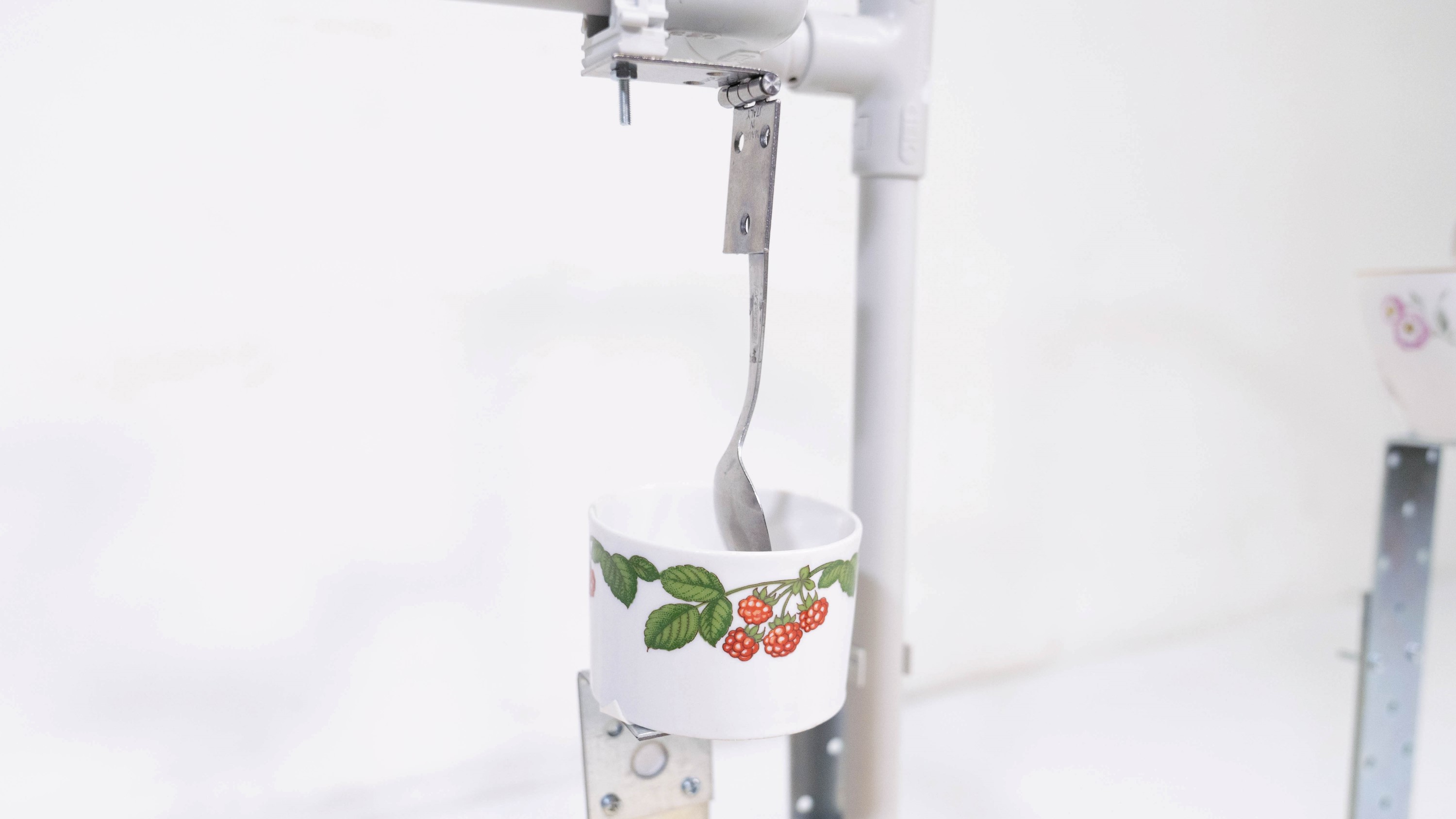

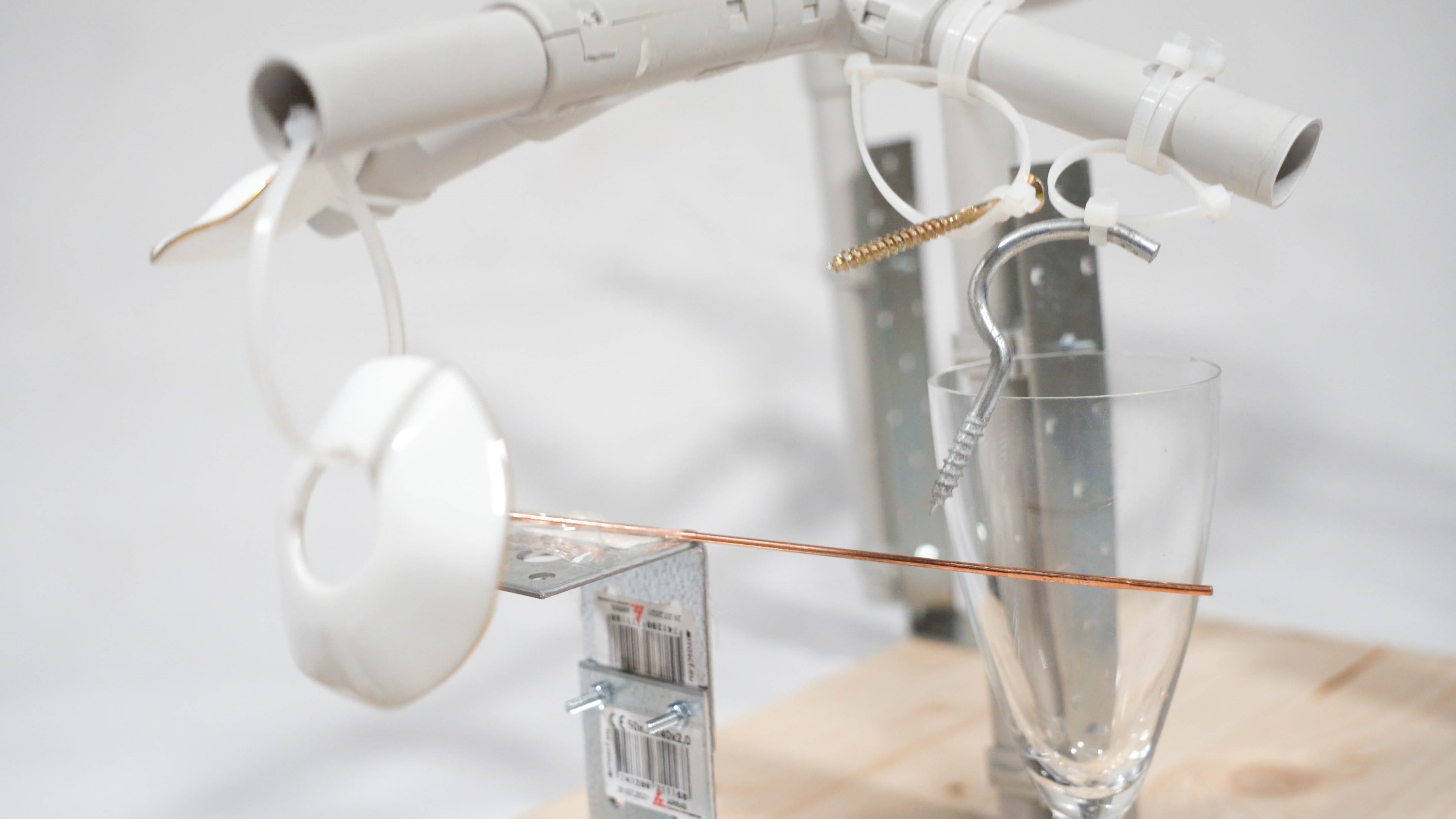

Tea time (Made by Paula Vītola)

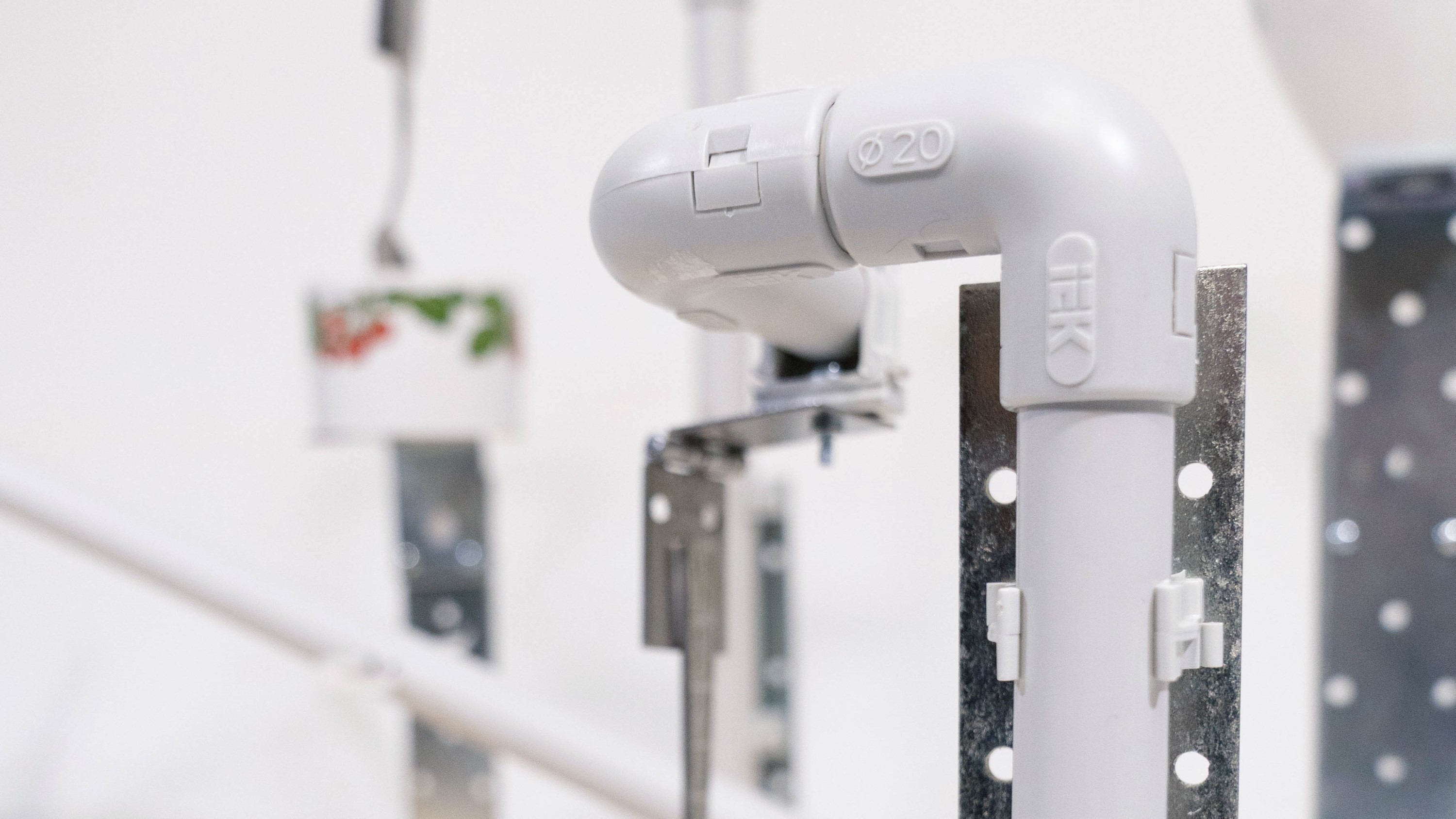

The working shaft coming out of the crank describes a circular motion. Three teaspoons on a small hinge have been strategically placed above teacups. Tie-wraps are sticking out of the working shaft. The tie-wraps are flexible; they are strong enough to move the spoon, but will bend away and let go at the end of the motion.
Tējas laiks (Izgatavoja — Paula Vītola)
Šajā modulī arī tiek izmantota roka un trešais pīlārs. Trešais pīlārs novietots tā, lai viedotu plašu rotējošu kustību. Virs trīs tējas krūzītēm atrodas enģēs iekārtas karotes. Pie kustīgās rokas ir piestiprināti trīs savilcēji, kuri paredzēti, lai iekustinātu enģēs iekārtās karotes.

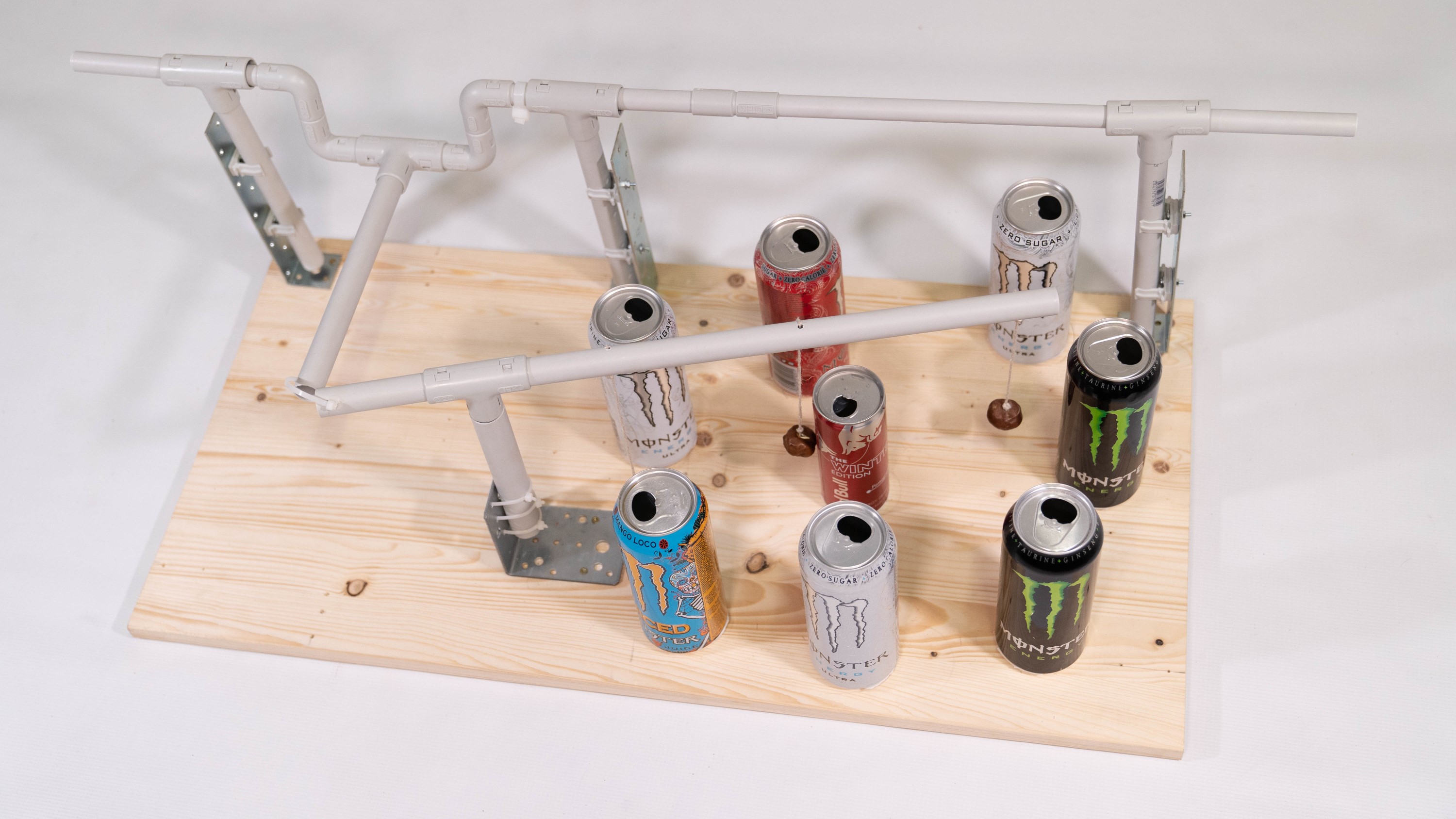

Chestnuts bumping (Made by Elizabete Blūma)

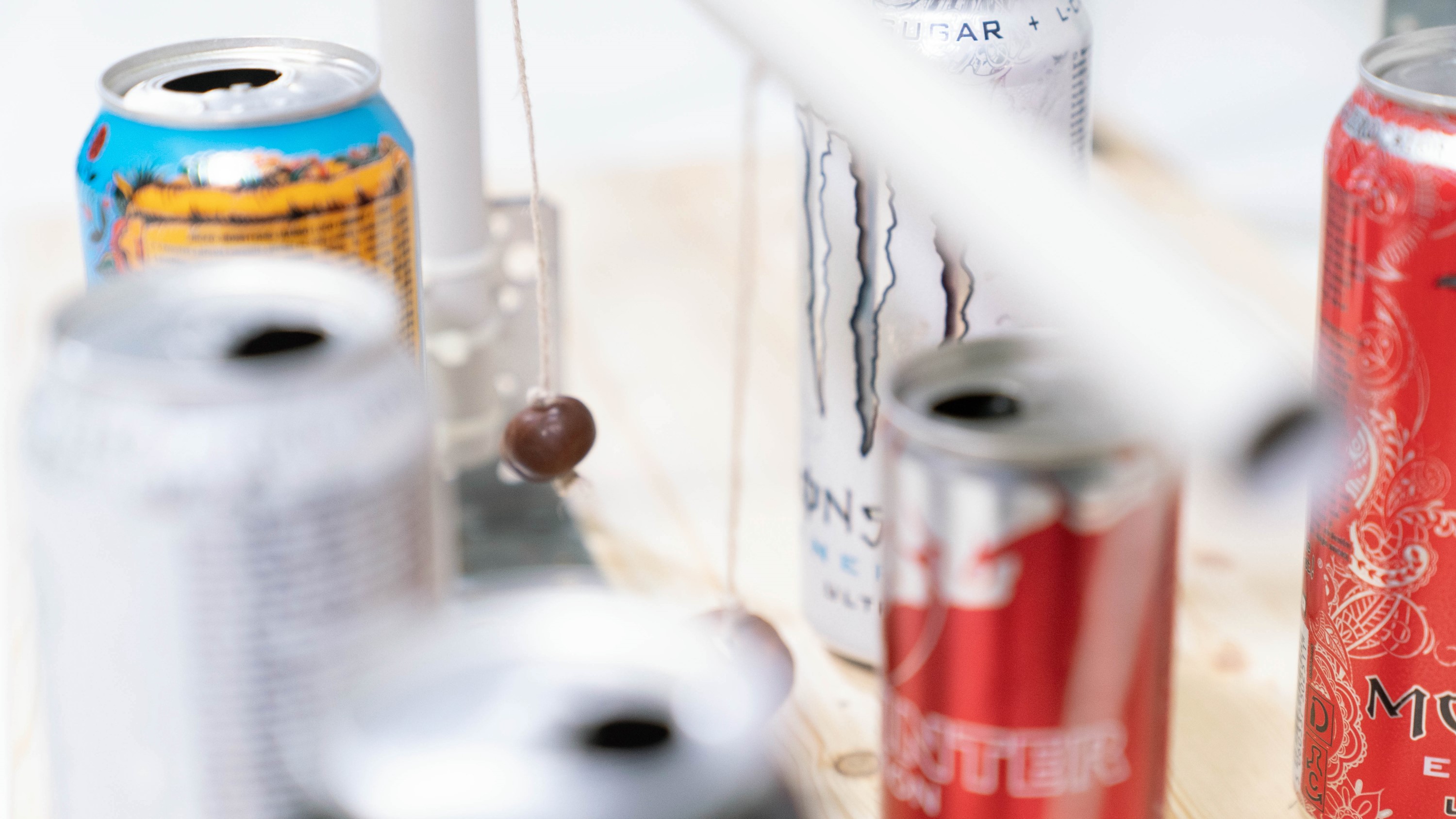

This module uses a second working shaft on a hinge to change the movement by 90 degrees. As the crankshaft rotates, the second working shaft moves over the cans. Chestnuts are tied with strings to this shaft and they collide with the metal cans creating a pleasant sound.
kastaņi dauzās (Izgatavoja — Elizabete Blūma)
Šajā modulī tiek izmantota papildus roka, lai kustību pārnestu 90 grādu lenķī. Vārpstai rotējot, otrā roka kustās virs bunžām, kuras izvietotas virs pamatnes. Pie rokas ir piesieti vairāki kastaņi, kuri saskaroties ar bunžām rada troksni.

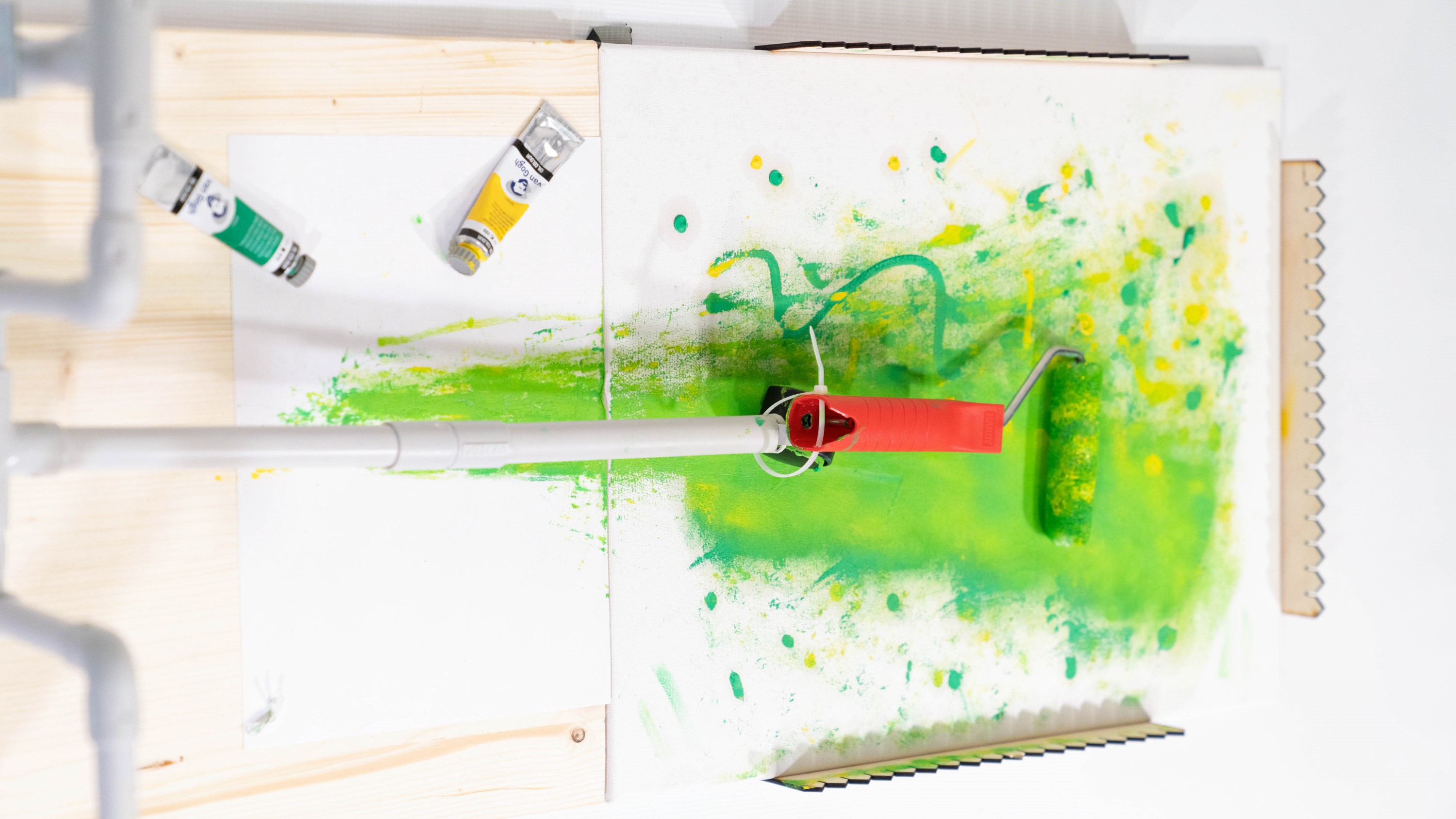

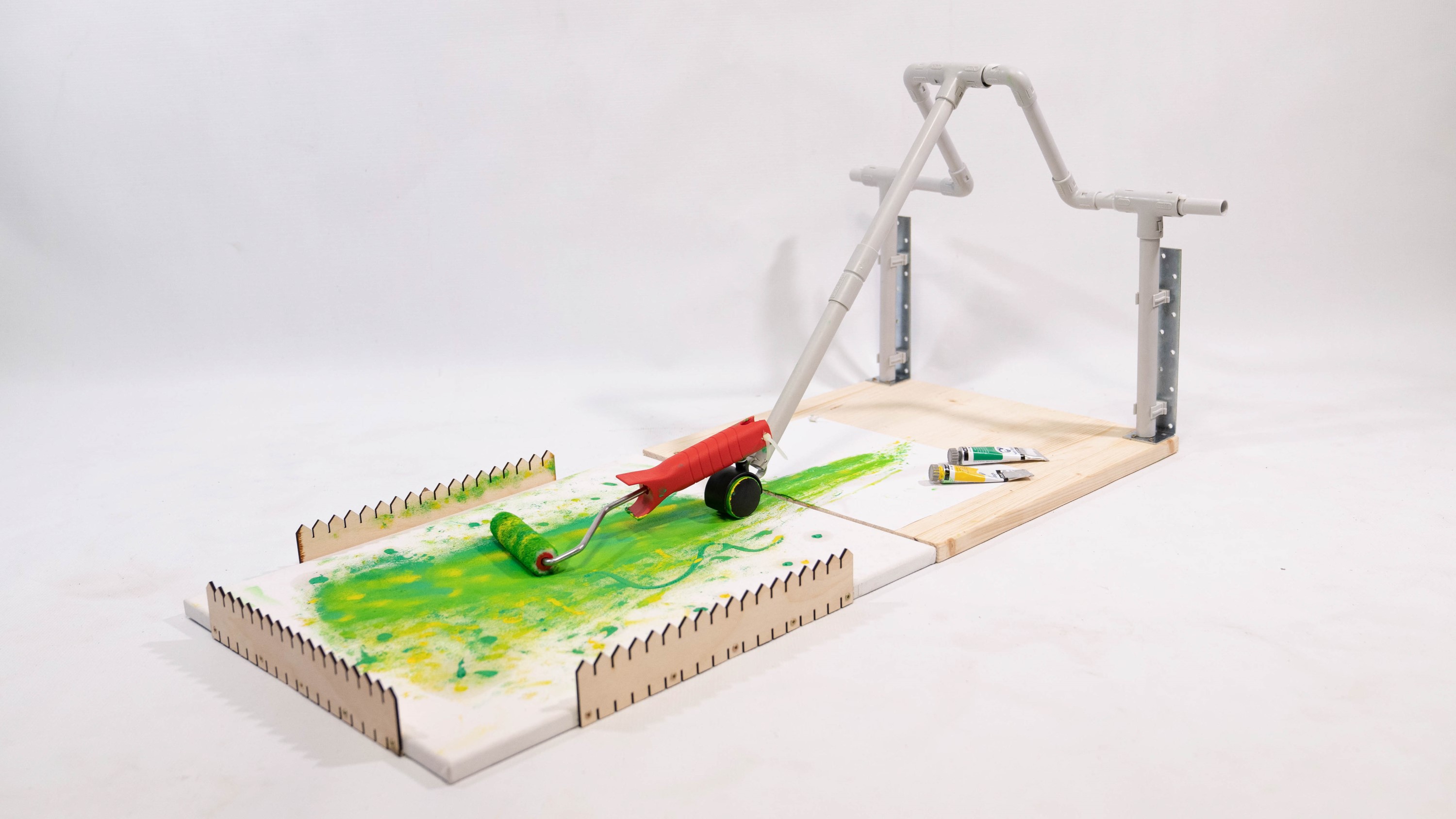

Lazy painter (Made by Madara Zavadska)

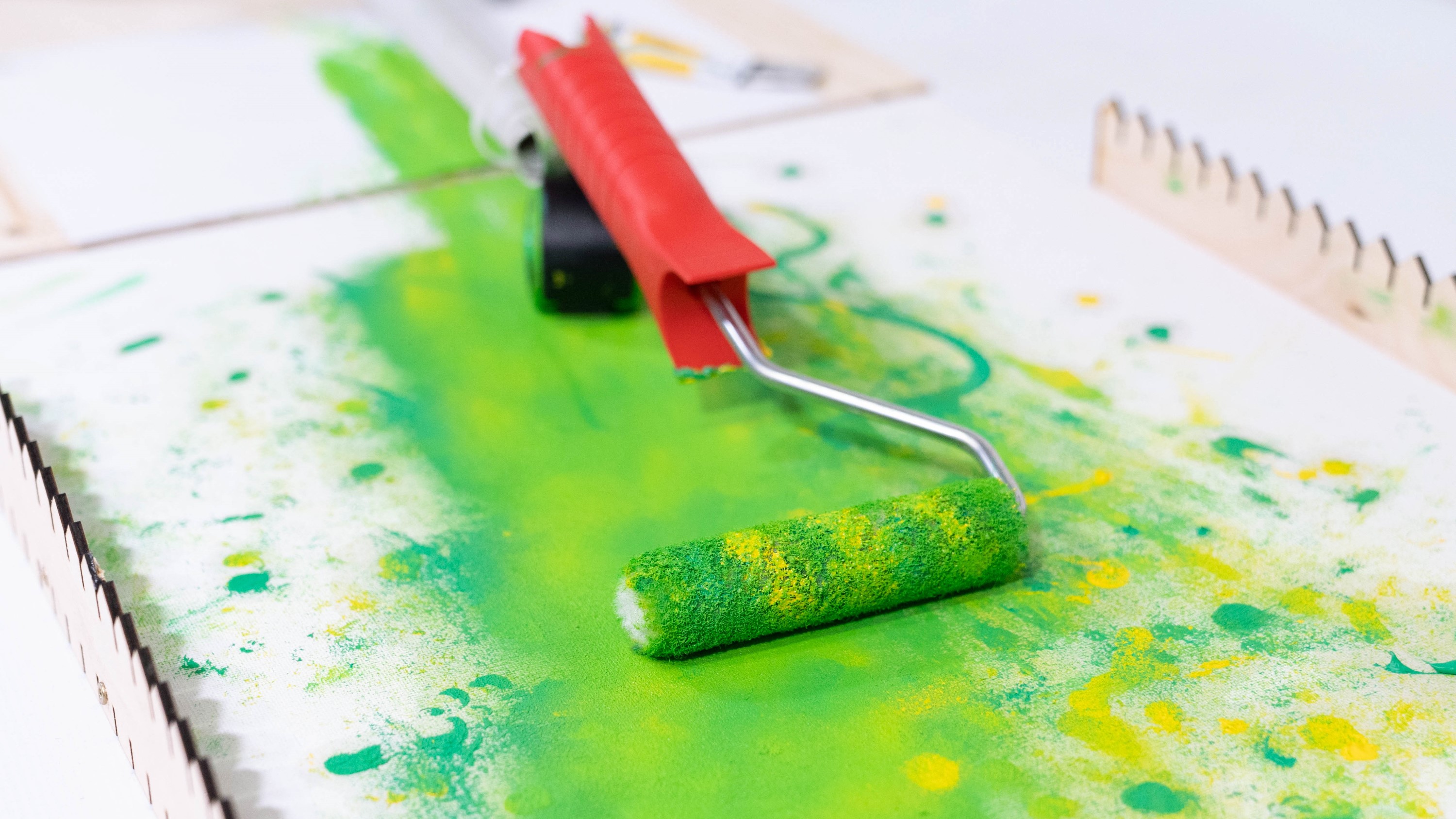

The working shaft in this module has a paint roller attached. To make sure the paint roller moves smoothly, a wheel has been attached. The wheel also adds some random movement to the path of the paint roller.
slinkais gleznotājs (Izgatavoja — Madara Zavadska)
Pie moduļa rokas piestiprināts krāsas rullītis. Lai nodrošinātu vienmērīgu kustību, rokas galā piestiprināts arī ritenis. Rullītis un ritenis piestiprināti tā, lai radītu nedaudz dažādību katrā MOCI apgriezienā un padarītu gleznojumu nedaudz interesantāku.

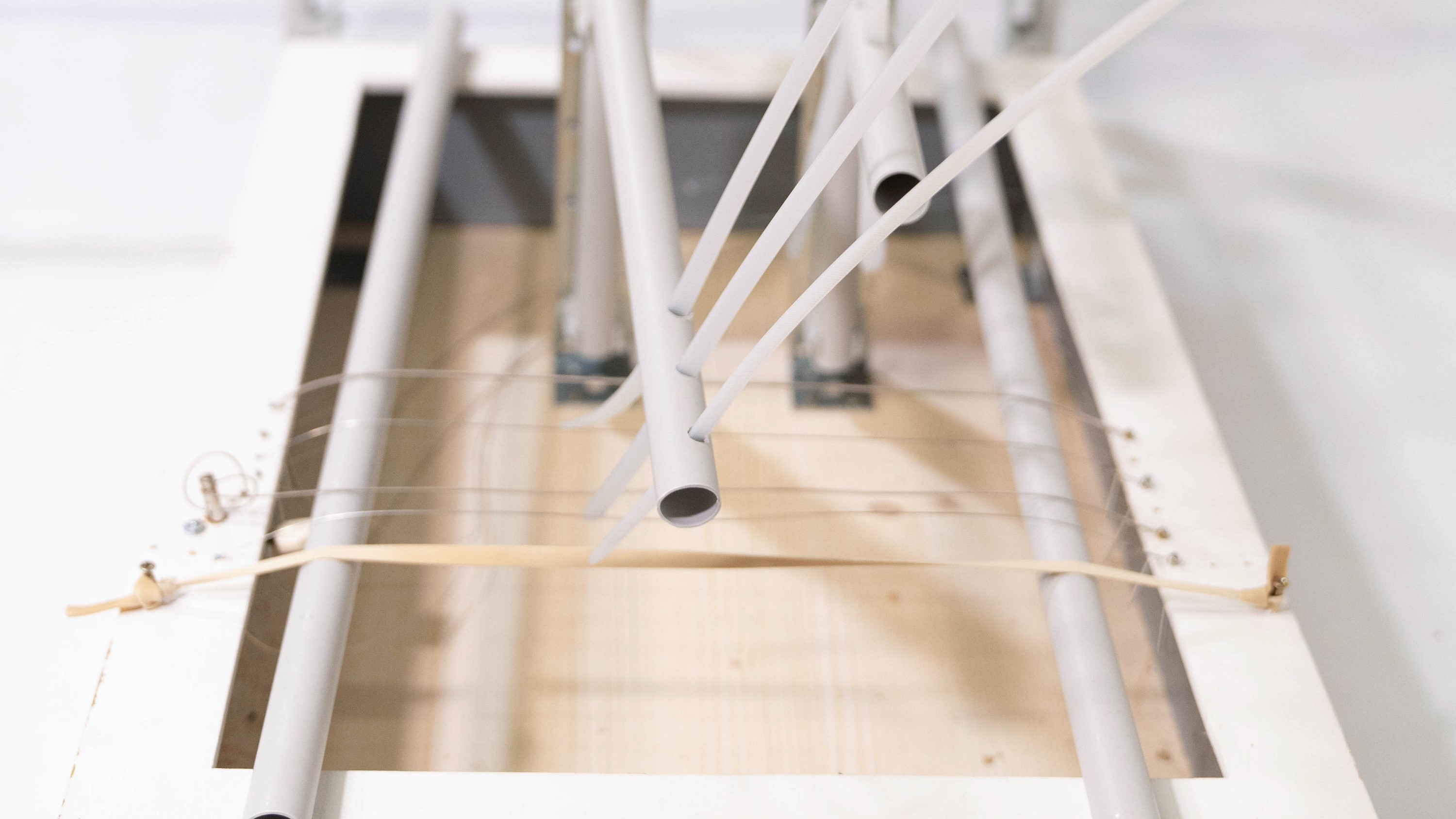

String plucking (Made by Adelīna Kalniņa)

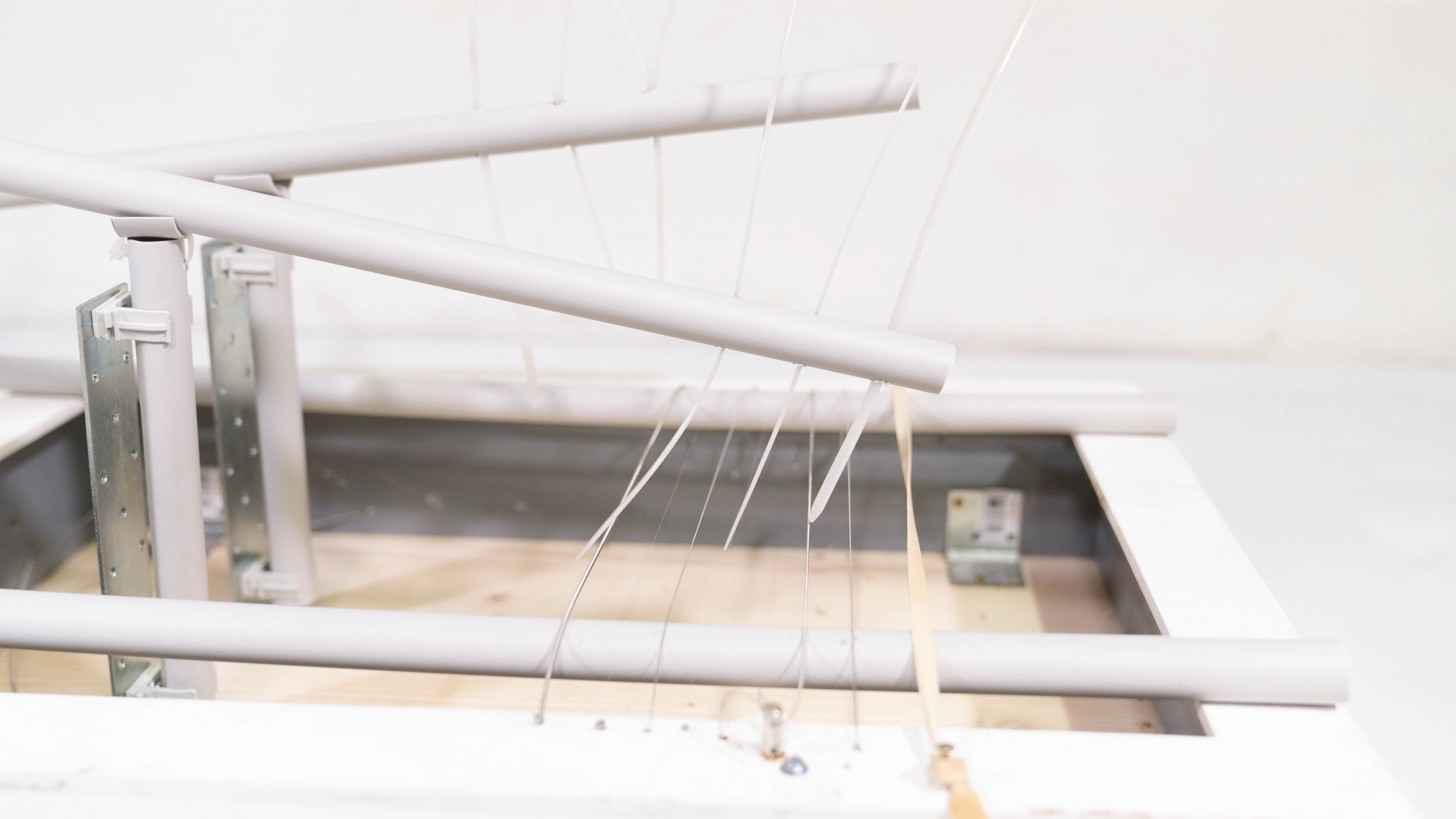

This module has two crankshafts. The cranks are positioned in the opposite direction, meaning that when one crank moves forward, the other is moving backwards. This also creates stability in the system because the weight is equally distributed on the shaft. To pluck the string, tie-wraps are used. Tie-wraps are flexible yet strong, making sure the string gets plucked but not pushed away.
strinkšķinātājs (Izgatavoja — Adelīna Kalniņa)
Šim modulim ir divi kloķi un divas rokas. Kad viena roka kustās uz priekšu, otra dodās atpakaļ, tādēļ, ka kloķi ir novietoti pretēji (180 grādu lenķī) viens otram. Tas nodrošina arī moduļa svara vienmērīgu sadali un stabilitāti. Lai strinkšķinātu stīgas (nevis plēstu vai stumtu prom), tiek izmantoti savilcēji, kas ir pietiekami elastīgi, taču gana stingri.

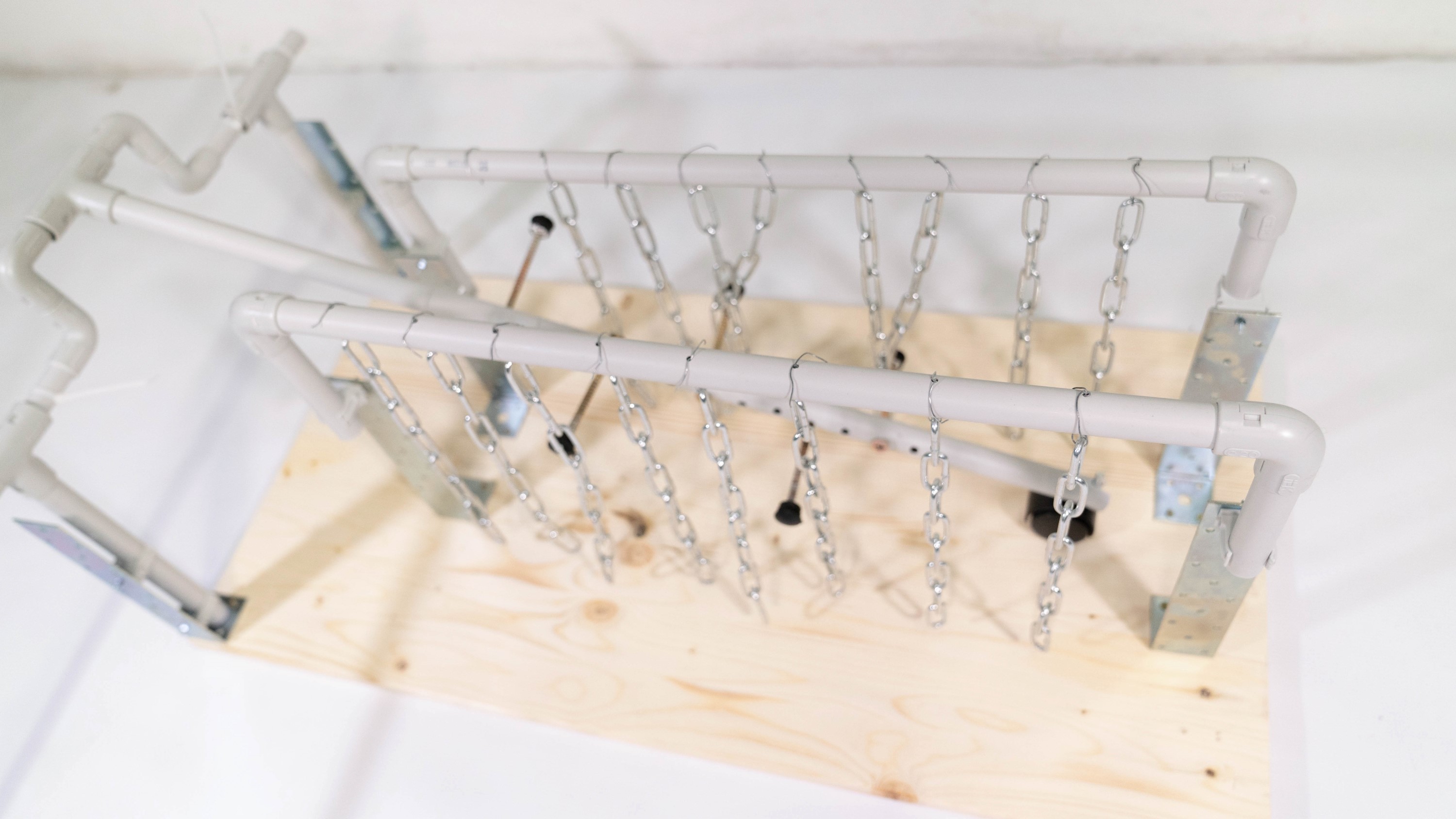

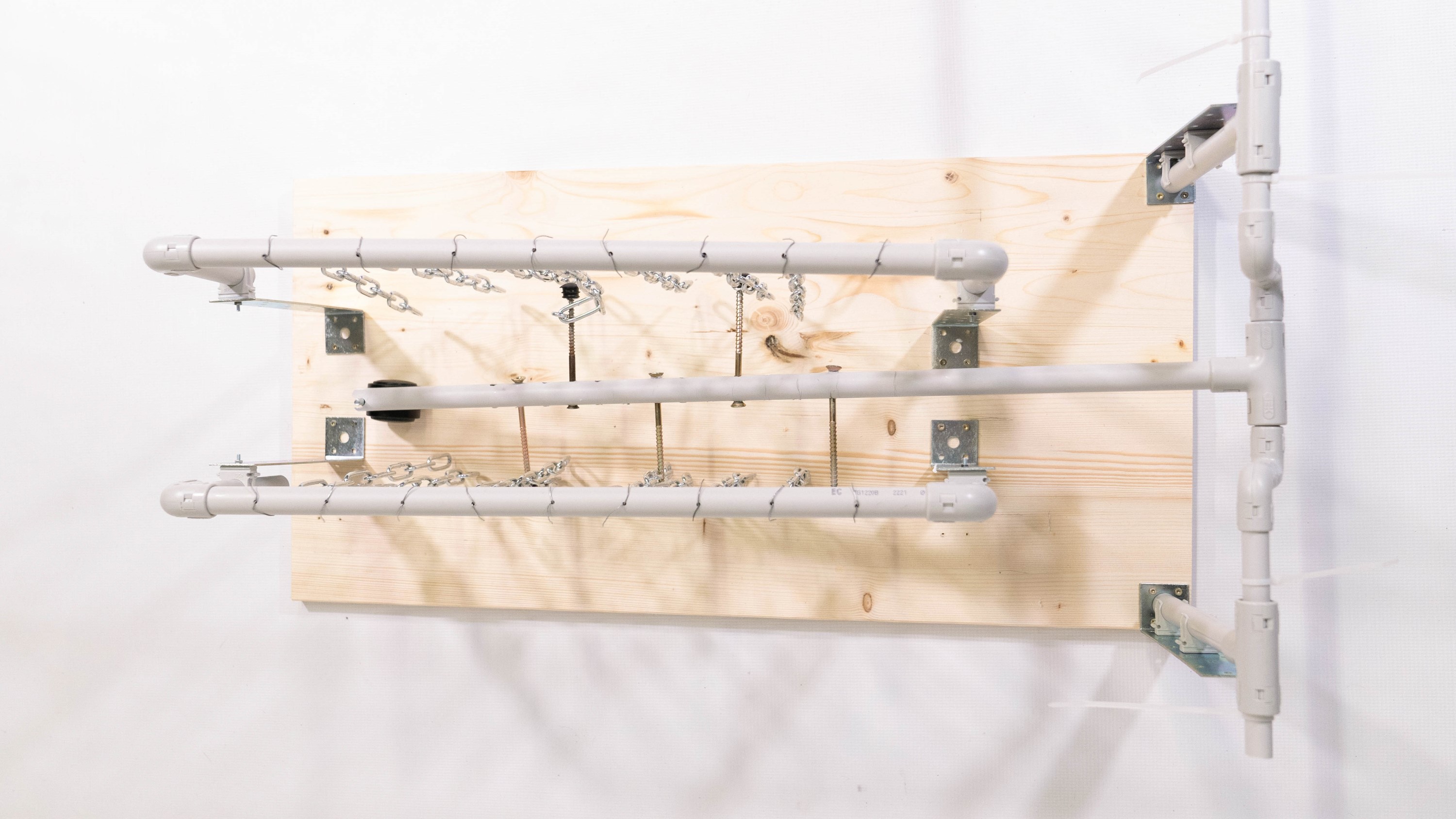

Clanking chains (Made by Lelde Gūtmane)

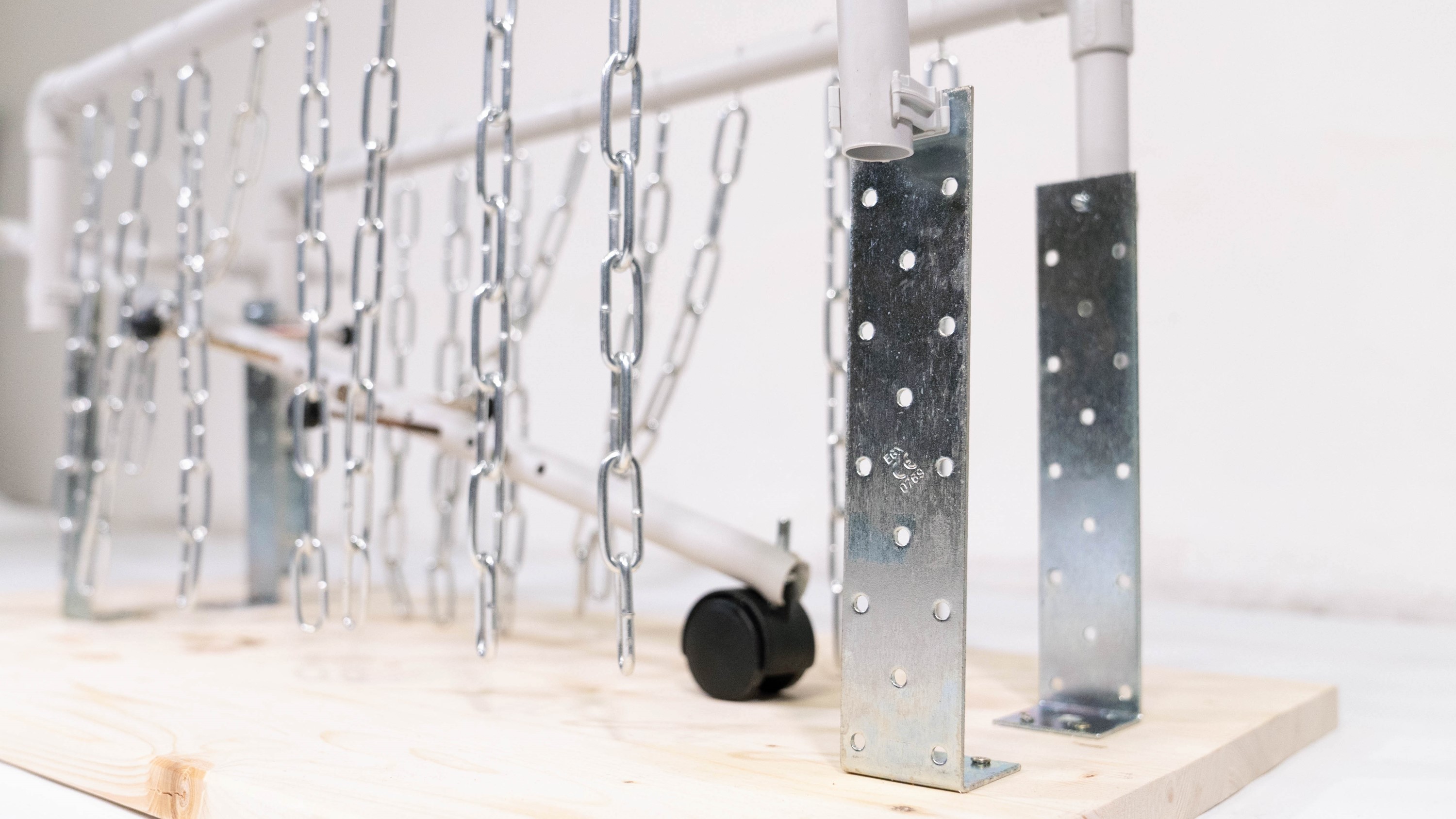

Two walls consisting of chains hang on either side of the working shaft. The working shaft has big wood screws sticking out of it. The screws have a plastic cap to make sure they don’t get entangled with the chains. A wheel has been attached to the end of the working shaft, creating a smooth and guided motion along the base.
grabošās ķēdes (Izgatavoja Lelde Gūtmane)
Katrā rokas pusē atrodas divas ķēžu sienas. MOCI rokai ir piestiprinātas lielas naglas, kuras iekustina ķēdes un rada troksni. Lai naglas neieķertos ķēdēs, tām ir uzlikti plastmasas uzgaļi. Rokas galā iestiprināts ritenis, lai kustība būtu vienmērīga.
